BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO

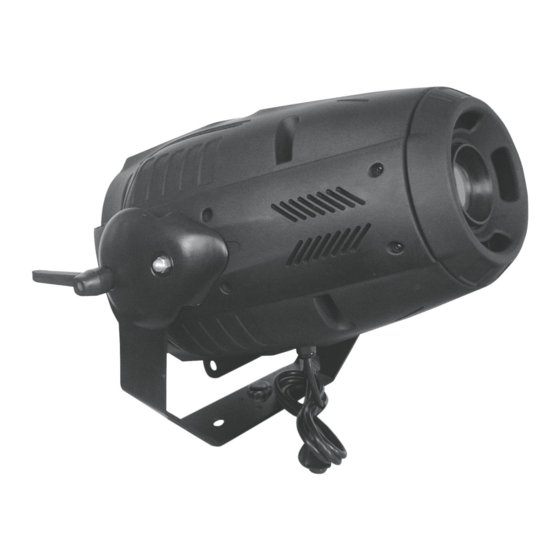

EVO-10
Lighting effect
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Futurelight EVO-10
Inhaltszusammenfassung für Futurelight EVO-10

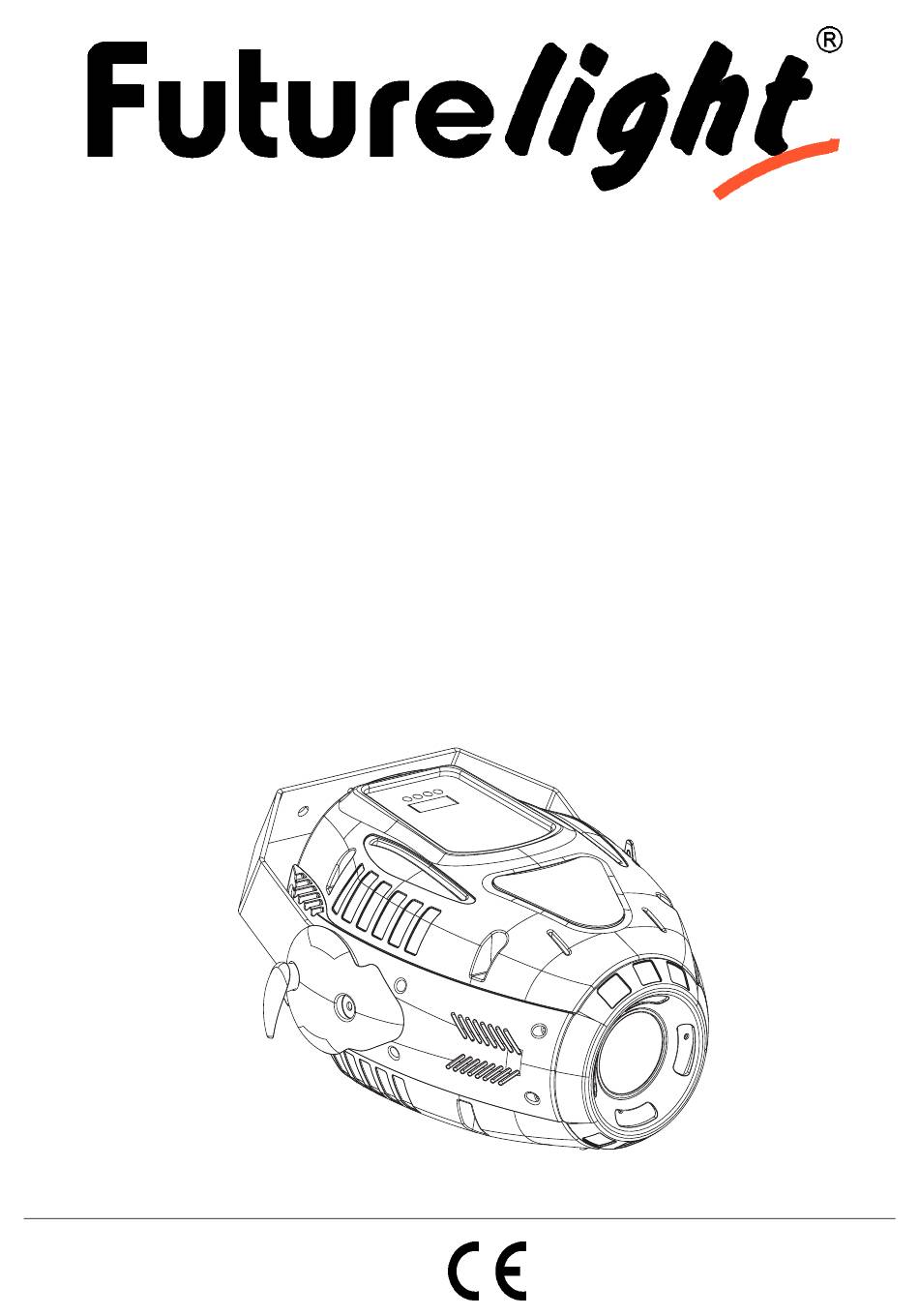

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO EVO-10 Lighting effect © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire/Contenido EINFÜHRUNG..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG ..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION .............................. 10 Lampeninstallation/Lampenwechsel ......................10 Lampenjustierung............................11 Einsetzen/Austauschen von Gobos ......................11 Überkopfmontage............................12 Anschluss ans Netz............................13 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor .......... - Seite 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.futurelight.com 3/104 51837570_V_1_0.DOC...
-
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EVO-10 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EVO-10 aus der Verpackung. - Seite 5 Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung der Anleitung verursacht werden, erlischt der Garantiean- spruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde.
-
Seite 6: Bestimmungsgemäße Verwendung
Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Hierbei handelt es sich nicht um eine Störung des Gerätes. Achtung: Gerät niemals während des Betriebes berühren. Gehäuse erhitzt sich! Vermeiden Sie es, das Gerät in kurzen Intervallen an- und auszuschalten (z. B. Sekundentakt), da anson- sten die Lebensdauer der Lampe erheblich reduziert werden würde. -
Seite 7: Gerätebeschreibung
Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist. Der Projektor ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Die maximale Umgebungstemperatur t = 45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. -
Seite 8: Geräteübersicht
Geräteübersicht (1) Feststellschraube (2) Gehäuseschrauben (3) Gehäuse (4) Hängebügel (5) Lüftungsschlitz (6) Fresnell-Linse (7) Netzleitung (8) DMX-Ausgangsbuchse (9) DMX-Eingangsbuchse (10) Sicherungshalter (11) Lüfter 8/104 51837570_V_1_0.DOC... - Seite 9 (12) Mode/Enter-Taste (13) Down-Taste (14) Up-Taste (15) Exit-Taste (16) Display (17) Lampensystem 9/104 51837570_V_1_0.DOC...
-
Seite 10: Installation
INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine MSR 575/2 GX-9,5 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden. -
Seite 11: Lampenjustierung
Lampenjustierung Der Lampenhalter des Gerätes wird ab Werk justiert. Da sich die zu verwendenden Lampen von Hersteller zu Hersteller unterscheiden, kann es u. U. notwendig sein, die Position des Lampenhalters nachzujustieren. Zünden Sie die Lampe, öffnen Sie den Shutter, stellen Sie die Dimmerintensität auf 100 % und Sie den Lichtstrahl eine... -
Seite 12: Überkopfmontage
Hinweis! Slot In Gobo-System für Gobowechsel ohne Werkzeug! Einsetzen/Austauschen der Gobos wie oben beschrieben. Überkopfmontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. -
Seite 13: Anschluss Ans Netz
Befestigen Sie den Projektor mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem. Sichern Sie den Projektor bei Überkopfmontage immer mit einem Sicherheitsfangseil, das mindestens für das 12-fache Gewicht des Gerätes ausgelegt ist. Es dürfen nur Fangseile mit Schnellverschlussgliedern vewendet werden. -
Seite 14: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 15: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der EVO-10 den Betrieb auf. Während des Reset justieren sich die Motoren aus und das Gerät ist danach betriebsbereit. Stand Alone-Betrieb Der EVO-10 lässt sich im Stand Alone-Betrieb ohne Controller einsetzen. -
Seite 16: Dmx-Protokoll
DMX-Protokoll Steuerkanal 1 - Farbrad Lineare Farbänderung gemäß der Bewegung des Reglers. Sie können den Farbwechsler an jeder gewünschten Position anhalten. Decimal Hexad. Percentage S/F Eigenschaft 0 13 00 0D 0% 5% S Offen/weiß 14 27 0E 1B 5% 11% S Rot 28 41 1C 29... -
Seite 17: Steuerkanal 4 - Statisches Goborad, Gobo Shake
Steuerkanal 4 - Statisches Goborad, Gobo Shake Decimal Hexad. Percentage S/F Eigenschaft 0 13 00 0D 0% 5% S Offen 14 27 0E 1B 5% 11% S Gobo 1 28 41 1C 29 11% 16% S Gobo 2 42 55 2A 37 16% 22% S Gobo 3... - Seite 18 Steuerkanal 7 - Fokus Decimal Hexad. Percentage S/F Eigenschaft 0 255 00 FF 0% 100% F Allmähliche Einstellung von weit bis nah Steuerkanal 8 - Shutter, Strobe Decimal Hexad. Percentage S/F Eigenschaft 0 31 00 1F 0% 12% S Shutter geschlossen 32 63 20 3F 13% 25%...
-
Seite 19: Control Board
Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben, die Lampe ein- und ausschalten, das vorprogrammierte Programm abspielen oder ein Reset durchführen. Drücken Sie die Mode/Enter-Taste, bis das Display zu blinken beginnt. Über die Up-Taste können Sie sich im Hauptmenü... -
Seite 20: Hauptfunktionen
Hauptfunktionen - Hauptmenü 0 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü "MODE" zu gelangen (Display blinkt). • Drücken Sie die Mode/Enter-Taste und wählen Sie "ADDR", “RUN” oder "DISP" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Auswahl des gewünschten Untermenüs. - Einstellen der DMX-Startadresse, Slave-Einstellung - Einstellen der DMX-Startadresse Mit dieser Funktion können Sie die DMX-Startadresse über das Control Board einstellen. - Seite 21 - Programm aufrufen, Master-Einstellung Mit der Funktion "RUN" lässt sich das interne Programm aufrufen. Die Anzahl der Steps können Sie unter Step festlegen. Die einzelnen Szenen können Sie unter Edit abändern. Die Szenen lassen sich entweder automatisch (AUTO), d.h. mit der eingestellten Step-Time oder musikgesteuert (SOUN) abspielen.
- Seite 22 Lamp - Hauptmenü 1 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “LAMP”. - Lampenschaltung Mit dieser Funktion lässt sich die Lampe über das Control Board an- oder abschalten. •...
- Seite 23 - Mikrofonempfindlichkeit Mit dieser Funktion lässt sich die Mikrofonempfindlichkeit zwischen 20 % und 70 % einstellen. • Wählen Sie "MIC" durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste zur Bestätigung; auf dem Display erscheint “M-70”. • Drücken Sie die Up-Taste, um die gewünschte Empfindlichkeit einzustellen. •...
- Seite 24 - Hauptmenü 3 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “ADJU”. - Lampenjustierung Mit dieser Funktion lässt sich die Lampe über das Control Board justieren. Der Shutter öffnet sich und Sie können die Lampe beliebig justieren.
- Seite 25 • Drücken Sie die Mode/Enter-Taste, um ins Hauptmenü zu gelangen (Display blinkt). • Drücken Sie die Up/Down-Tasten zur Auswahl von “TIME”. - Betriebsstunden Gerät Mit dieser Funktion lassen sich die Betriebsstunden des Gerätes auslesen. • Wählen Sie “MATI” durch Drücken der Up/Down-Tasten. •...
- Seite 26 - Kanäle der einzelnen Szenen editieren Mit dieser Funktion lässt sich das Programm editieren, das dann in Run aufgerufen werden kann. a) Szenen editieren via Control Board • Wählen Sie “SC01” durch Drücken der Up/Down-Tasten. • Drücken Sie die Mode/Enter-Taste, auf dem Display erscheint “SCXX”, “X” steht für die zu editierende Szenennummer.
-
Seite 27: Fehlermeldungen
Fehlermeldungen Wenn Sie das Gerät einschalten, wird zuerst ein Reset durchgeführt. Wenn auf dem Display “XXEr” erscheint, gibt es Fehler an einem oder mehreren Kanälen. “XX” steht für den entsprechenden Kanal mit einem Testsensor für die korrekte Position. Wenn auf dem Display z. B. “04Er” erscheint, bedeutet dies einen Fehler an Kanal 4. Gibt es gleich- zeitig einen Fehler an Kanal 4, 5 und 6 blinken die Fehlermeldungen “04Er”, “05Er”,”06Er”... -
Seite 28: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 29: Sicherungswechsel
PHILIPS MSR575/2 95V/575W GX-9,5 1000h Best.-Nr. 89107015 SYLVANIA BA575/2 SE NHR 95V/575W GX-9,5 Best.-Nr. 89107020 FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-256/32 Controller 16bit Best.-Nr. 51834286 FUTURELIGHT CP-256/64 Controller 16bit Best.-Nr. 51834288 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 FUTURELIGHT CP-528 Controller 16bit Best.-Nr.
