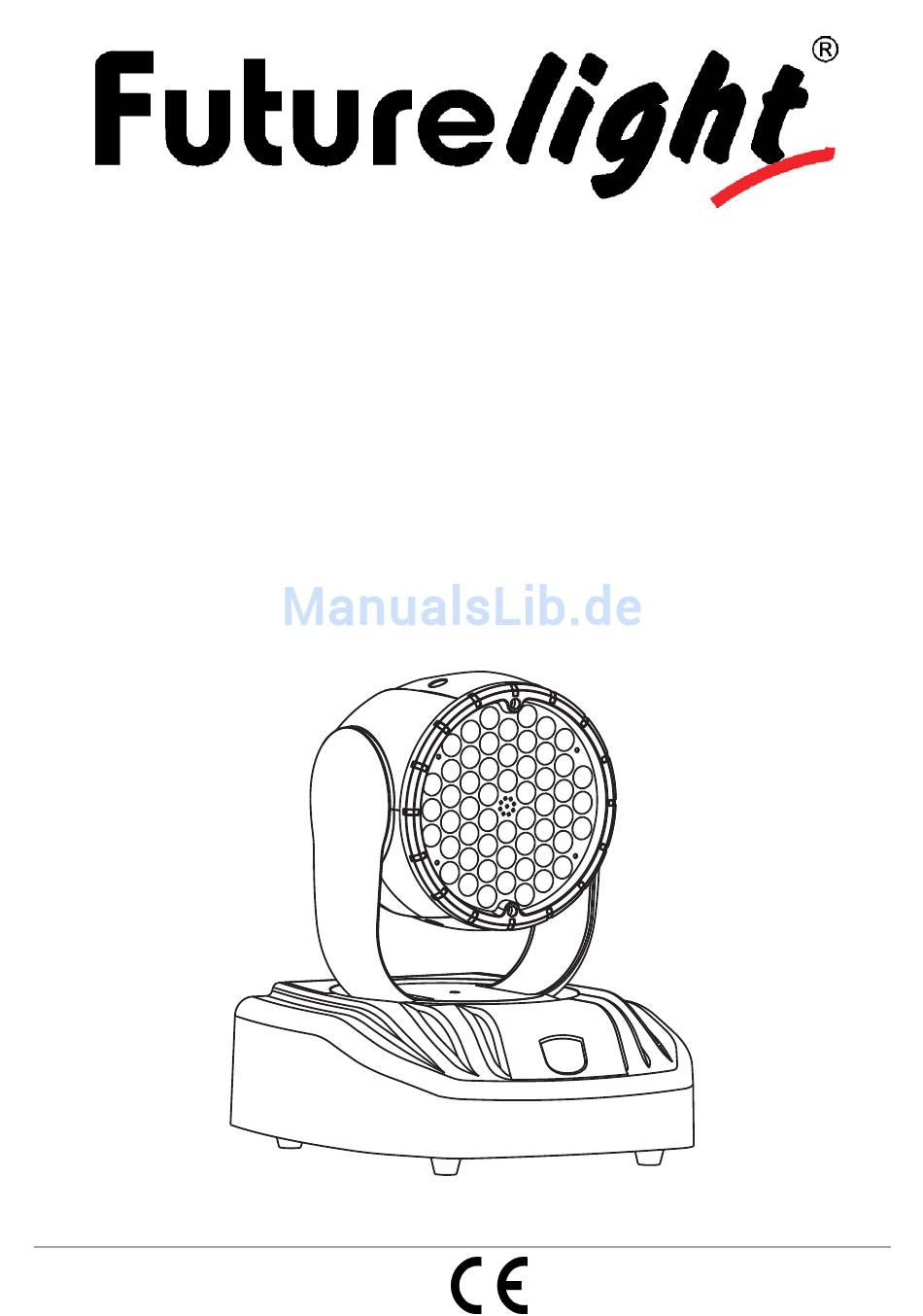

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL EYE-54 TCL LED-Head Wash © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 51841330 This user manual is valid for the article number 51841330 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.futurelight.com 2/28 00036119.DOC, Version 1.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EYE-54 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den EYE-54 aus der Verpackung. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind. -
Seite 5: Bestimmungsgemäße Verwendung
Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden. -
Seite 6: Gerätebeschreibung
- - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen. Der Abstand zwischen Lichtaustritt und der zu beleuchteten Fläche darf diesen Wert nicht unterschreiten! Das Gerät darf nur auf nicht brennbaren Oberflächen aufgestellt werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. -
Seite 7: Geräteübersicht
Geräteübersicht (1) Projektorkopf (2) LEDs (3) Projektorarm (4) Base (5) Standfuß (6) DMX-Ausgangsbuchse (12) Kontroll-LED (7) DMX-Eingangsbuchse (13) Up-Taste (8) Tragegriff (14) Down-Taste (9) Display (15) Netzschalter (10) Mode-Taste (16) Sicherungshalter (11) Enter-Taste (17) Netzanschluss 7/28 00036119.DOC, Version 1.2... -
Seite 8: Installation
INSTALLATION Projektormontage Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. - Seite 9 ACHTUNG! Montieren Sie den Projektor ausschließlich über zwei geeignete Haken. Bitte beachten Sie auch die Installationshinweise auf der Unterseite der Base. Achten Sie darauf, dass das Gerät sicher befestigt wird. Vergewissern Sie sich, dass die Verankerung stabil ist. Die Projektorbase lässt sich auf zwei ver- schiedene Arten montieren.
-
Seite 10: Anschluss An Den Dmx-512 Controller / Verbindung Projektor - Projektor
Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. -
Seite 11: Anschluss Ans Netz
Anschluss ans Netz Schließen Sie das Gerät über den Netzstecker ans Netz an. Die Belegung der Anschlussleitungen ist wie folgt: Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. -
Seite 12: Dmx-Gesteuerter Betrieb
RST - Reset aktivieren Mit dieser Funktion lässt sich der Reset aktivieren. Dadurch werden die Motoren neu justiert. • Drücken Sie die Mode-Taste und wählen Sie “RST”. • Drücken Sie die Up-Taste zur Auswahl von “y” wenn Sie diese Funktion aktivieren möchten oder die Down-Taste zur Auswahl von “n”... - Seite 13 Steuerkanal 3 - Geschwindigkeit Pan-/Tilt-Bewegung Decimal Hexad. Percentage S/F Eigenschaft 0 242 00 F2 0% 95% F Abnehmende Geschwindigkeit 243 255 F3 FF 95% 100% S Keine Funktion Steuerkanal 4 - Farb-Presets und Rainboweffekt Decimal Hexad. Percentage S/F Eigenschaft 00 06 0% 2% S RGB Modus 7 219 07 DB...
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Dabei muss unter anderem auf folgende Punkte besonders geachtet werden: 1) Alle Schrauben, mit denen das Gerät oder Geräteteile montiert sind, müssen fest sitzen und dürfen nicht korrodiert sein. -
Seite 15: Sicherungswechsel
Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung: F 2 A, 250 V Zubehör: FUTURELIGHT CP-240 Controller Best.-Nr. 51834265 FUTURELIGHT CP-512/64 Controller 16bit Best.-Nr. 51834295 FUTURELIGHT CP-1024 Controller 16bit Best.-Nr. 51834310 Wizard-512 USB DMX-Software + Interface Best.-Nr. 51860102 Wizard-1024 USB DMX-Software + Interface Best.-Nr.
