Proline Prosonic Flow P 500
Endress+Hauser
4 Produktmerkmale und Verfügbarkeit

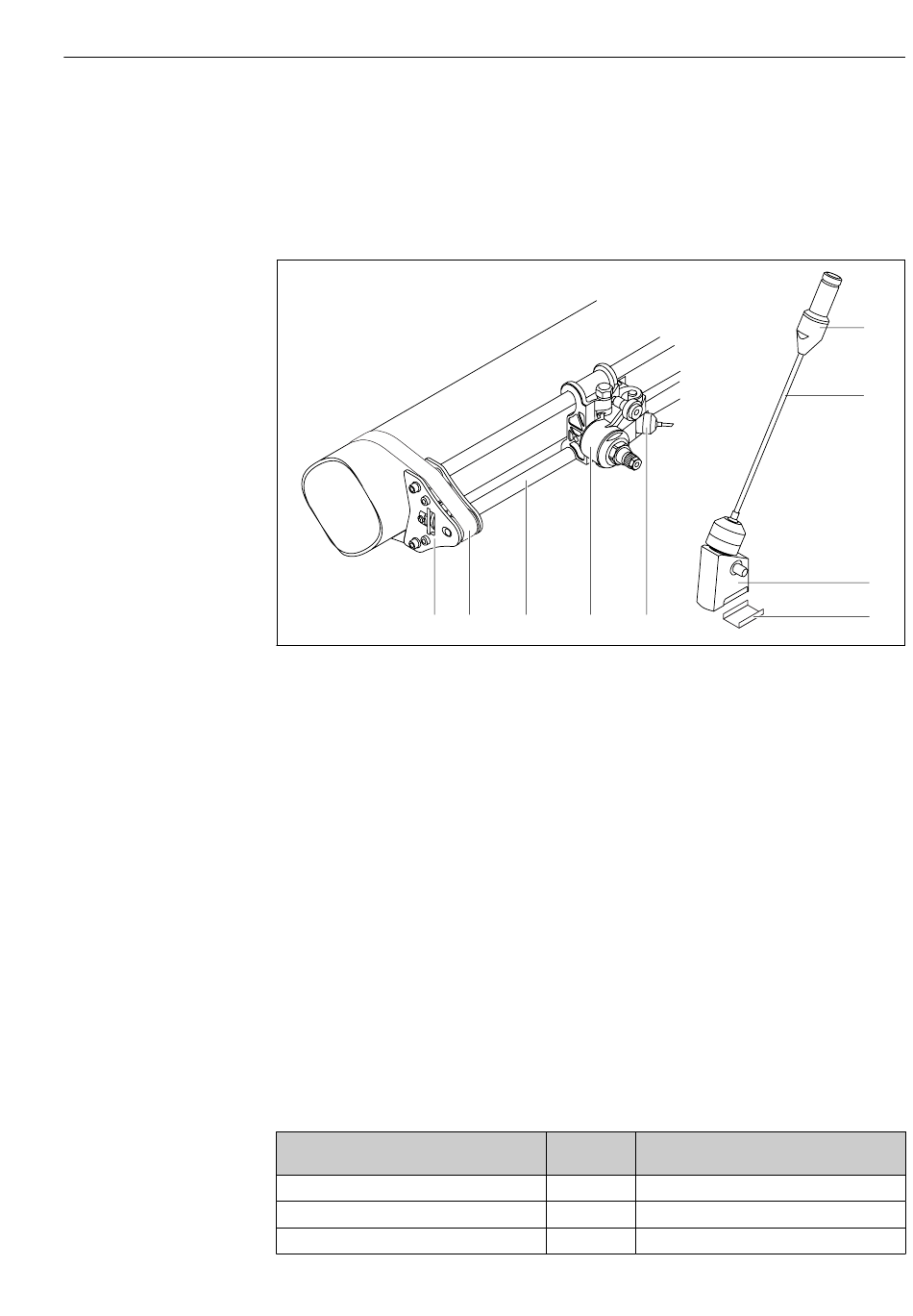

4.1 Produktaufbau
Das System besteht aus einem Paar Ultraschallsensoren und einem Installationsset, wel-
ches auf das Messrohr aufgespannt wird. Als Koppelmedien dienen Metallfolien.
1
 2
1 Spannbandhalter
2 Spannband
3 Montageschiene mit Skalierung
4 Sensorhalterung
5 Hochtemperatursensor
6 Steckeradapter für Sensorkabel
7 Kabelschutzrohr
8 Keil
9 Koppelfolie
4.2 Verfügbarkeit
Die in dieser Anleitung beschriebenen Hochtemperatursensoren sind als Option für fol-
gende Nominalfrequenzen bestellbar.
• 0,5 MHz: Bestellmerkmal "Sensorausführung", Option AG "CH-050"
• 1,0 MHz: Bestellmerkmal "Sensorausführung", Option AH "CH-100"
Die Optionen können direkt bei der Bestellung des Geräts gewählt werden. Ausführliche
Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale
erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Das Material der Koppelfolie ist vom Messstofftemperaturbereich abhängig:
Messstofftemperaturbereich
+150 ... +220 °C (302 ... +428 °F)
+210 ... +370 °C (410 ... +698 °F)
+350 ... +550 °C (+662 ... +1 022 °F)
3
2 4
Material
Zinn
Zink
Aluminium
Produktmerkmale und Verfügbarkeit
5
Bestellmerkmal "Prozesstemperatur"
Option
H
I
J
6
7
8
9
A0052553
