Montage
14

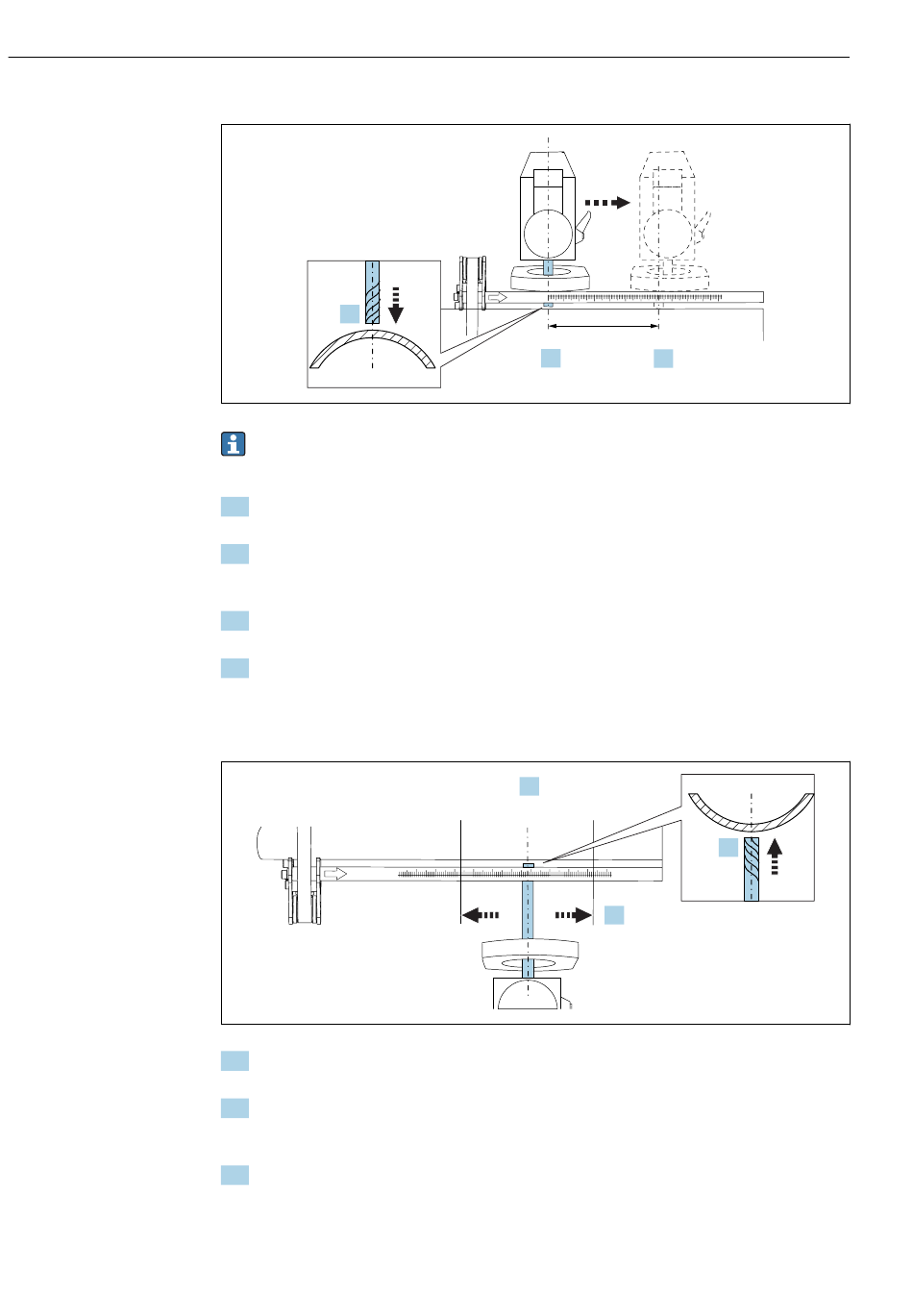

Bearbeitung der Rohroberfläche auf Seite „upstream"
2.
Es wird empfohlen die Bearbeitung der Rohroberfläche durch einen Endress+Hauser
Mitarbeiter oder von Endress+Hauser geschulten und autorisierten Personen durch-
führen zu lassen.
1. Bearbeitungswerkzeug auf Position 0 setzen. Der Fräser berührt noch nicht die Rohr-
oberfläche.
2. Bearbeitungswerkzeug entsprechend seiner Betriebsanleitung in Betrieb nehmen.
Fräser langsam und vorsichtig absenken, bis der Fräser minimal an der Rohroberflä-
che ankratzt.
3. Rohroberfläche von Anschlag am Spannbandhalter in Durchflussrichtung bis ca. Posi-
tion 60 auf der Skala der Schiene bearbeiten.
4. Falls notwendig, Fräser erneut minimal (ca. 0,1 mm (0,004 in)) absenken und Vor-
gang wiederholen, bis auf der ganzen Länge bis Position 60 eine fein strukturierte
Fläche von ca. 3 ... 5 mm (0,12 ... 0,20 in) Breite vorliegt.
Bearbeitung der Rohroberfläche auf Seite „downstream"
Flow
1. Bearbeitungswerkzeug auf Position D (berechnete Sensordistanz) setzen. Der Fräser
berührt noch nicht die Rohroberfläche.
2. Bearbeitungswerkzeug entsprechend seiner Betriebsanleitung in Betrieb nehmen.
Fräser langsam und vorsichtig absenken, bis der Fräser minimal an der Rohroberflä-
che ankratzt.
3. Rohroberfläche in einem Bereich von ±80 um die berechnete Sensordistanz D bear-
beiten.
Flow
0
1.
1.
D–80
D
D+80
3.
Proline Prosonic Flow P 500
60
3.
A0053102
2.
A0052560
