Montage
18

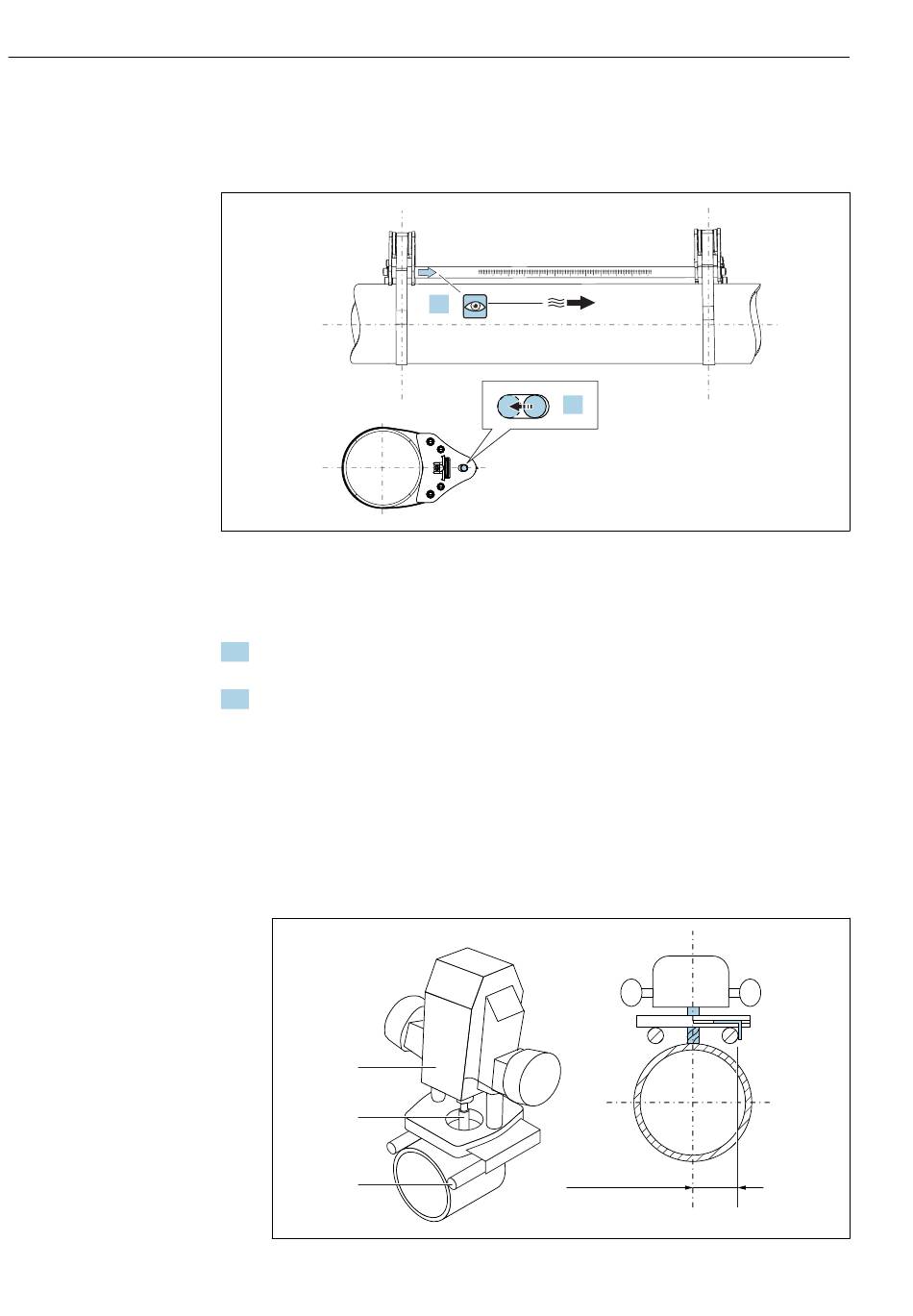

5.3 2-Traversenmontage
5.3.1 Montage der Sensorschiene
A
B
A Draufsicht
B Seitenansicht
Die Montageschienen werden mit Hilfe der Spannbänder auf dem Messrohr fixiert.
1. Montageschienen in Durchflussrichtung auf das Messrohr aufsetzen und mit Spann-
bändern vorfixieren.
2. Spannbänder festziehen, bis Spannbolzen am rohrseitigen Rand des Langlochs
anliegt.
5.3.2 Koppelfläche am Messrohr vorbereiten
Zur Vorbereitung der Koppelfläche kommt ein Bearbeitungswerkzeug gemäss den Vorga-
ben in "Bearbeitungswerkzeug für die Koppelfläche" (→  11) zum Einsatz.
Zentrierung der Bearbeitungswerkzeugs
‣
Seitenanschlag so einstellen, dass der Fräser zwischen den beiden Stangen der Sensor-
schiene zentriert ist.

1
2
3
Flow
1.
2.
46 mm (1.81 in)
Proline Prosonic Flow P 500
A0054610
A0052555
