Die Montageschienen werden mit Hilfe der Spannbänder auf dem Messrohr fixiert. Stan-
dardmäßig werden zwei gegenüberliegende Sensorschienen verbaut.
1. Montageschienen in Durchflussrichtung gegenüberliegend auf das Messrohr aufset-
zen und mit Spannbändern vorfixieren.
2. Sensorschienen gerade aufeinander ausrichten
3. Sensorschienen radial (+/-5°) aufeinander ausrichten.
4. Spannbänder festziehen, bis Spannbolzen am rohrseitigen Rand des Langlochs
anliegt.
5. Parallelität mit einem Maßband überprüfen.
Es wird grundlegend empfohlen beide Sensorschienen zu montieren.
5.2.2 Koppelfläche am Messrohr vorbereiten
Zur Vorbereitung der Koppelfläche kommt ein Bearbeitungswerkzeug gemäss den Vorga-
ben in "Bearbeitungswerkzeug für die Koppelfläche" (→  11) zum Einsatz.

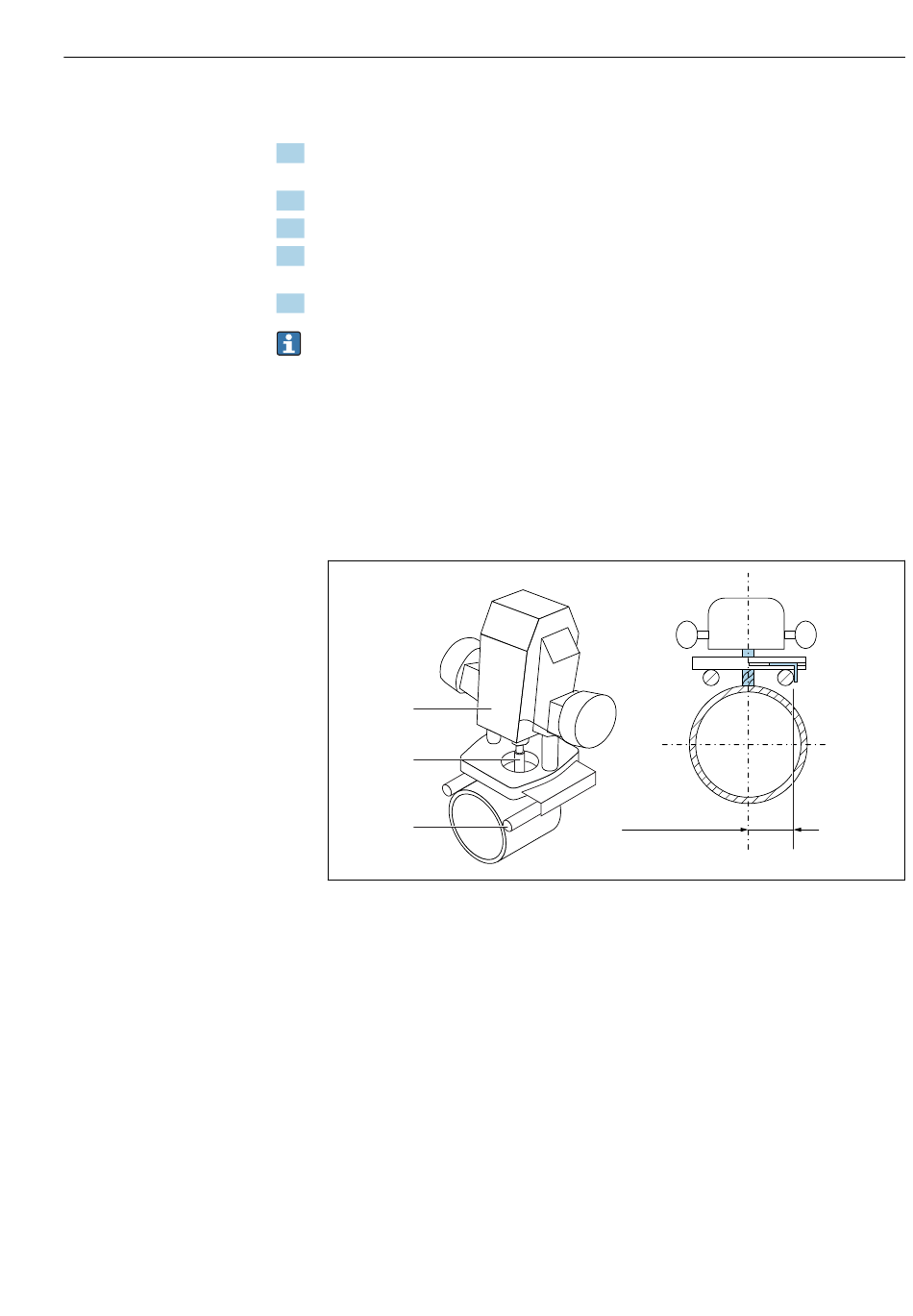

Zentrierung des Bearbeitungswerkzeugs
‣
Seitenanschlag so einstellen, dass der Fräser zwischen den beiden Stangen der Sensor-
schiene zentriert ist.

1
2
3
1 Bearbeitungswerkzeug
2 Fräser
3 Sensorschiene
46 mm (1.81 in)
Montage
A0052555
