Montage
20
4. Falls notwendig, Fräser erneut minimal (ca. 0,1 mm (0,004 in)) absenken und Vor-
gang wiederholen, bis auf der ganzen Länge D±80 eine fein strukturierte Fläche von
ca. 3 ... 5 mm (0,12 ... 0,20 in) Breite vorliegt.

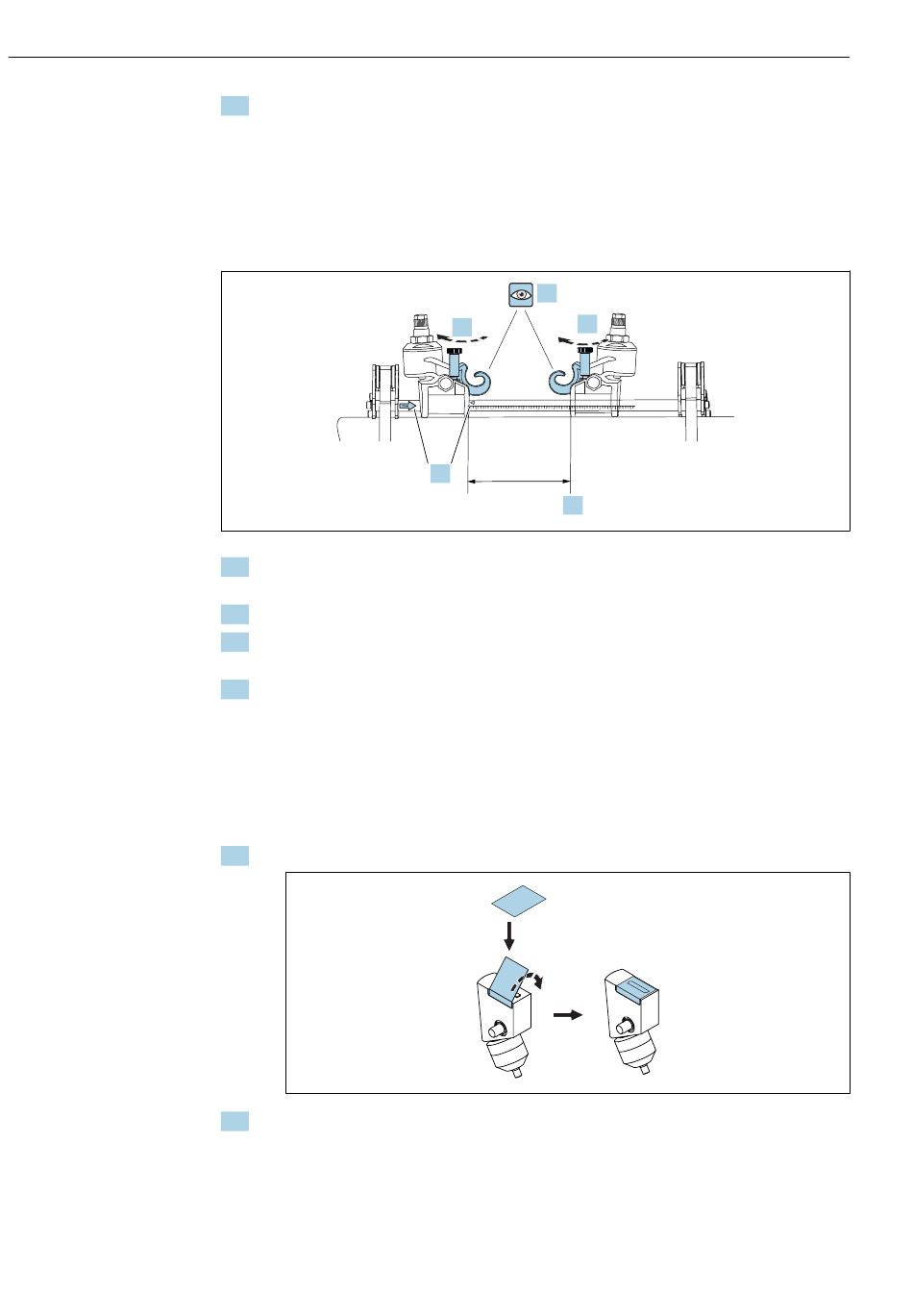

5.3.3 Montage der Sensorhalter
Die Sensordistanz D wird mit Hilfe der auf der Sensorschiene angebrachten Skalen einge-
stellt.
1. Erster Sensorhalter entgegen der Durchflussrichtung (upstream) zwischen den Mar-
kierungspfeilen (zwischen Flow-Pfeil und Dreiecksymbol) befestigen.
2. Sensorhalter mit Fixierschraube befestigen.
3. Zweiter Sensorhalter in Durchflussrichtung (downstream) in berechneter Sensordis-
tanz D anbringen.
4. Ansicht Komplettaufbau: Bitte korrekte Ausrichtung der Sensorhalter zueinander
beachten!
5.3.4 Auswahl und Montage der Koppelfolien
Die Koppelfolien werden entsprechend den Temperaturangaben bei der Bestellung des
Messystems mitgeliefert und müssen vor dem Anbringen der Sensoren an dem jeweiligen
Sensor befestigt werden.
1. Folie an der leicht angeschrägte Fläche des Sensorkörpers einfalzen.

2. Alle eingesetzten Sensoren mit Koppelfolie versehen!
5.3.5 Montage der Sensoren
Die mit Koppelfolien versehenen Sensoren werden in die vormontierten Sensorhalter ein-
gehängt und festgeschraubt.
4.
2.
2.
D
1.
0
3.
Proline Prosonic Flow P 500
A0052573
A0053988
