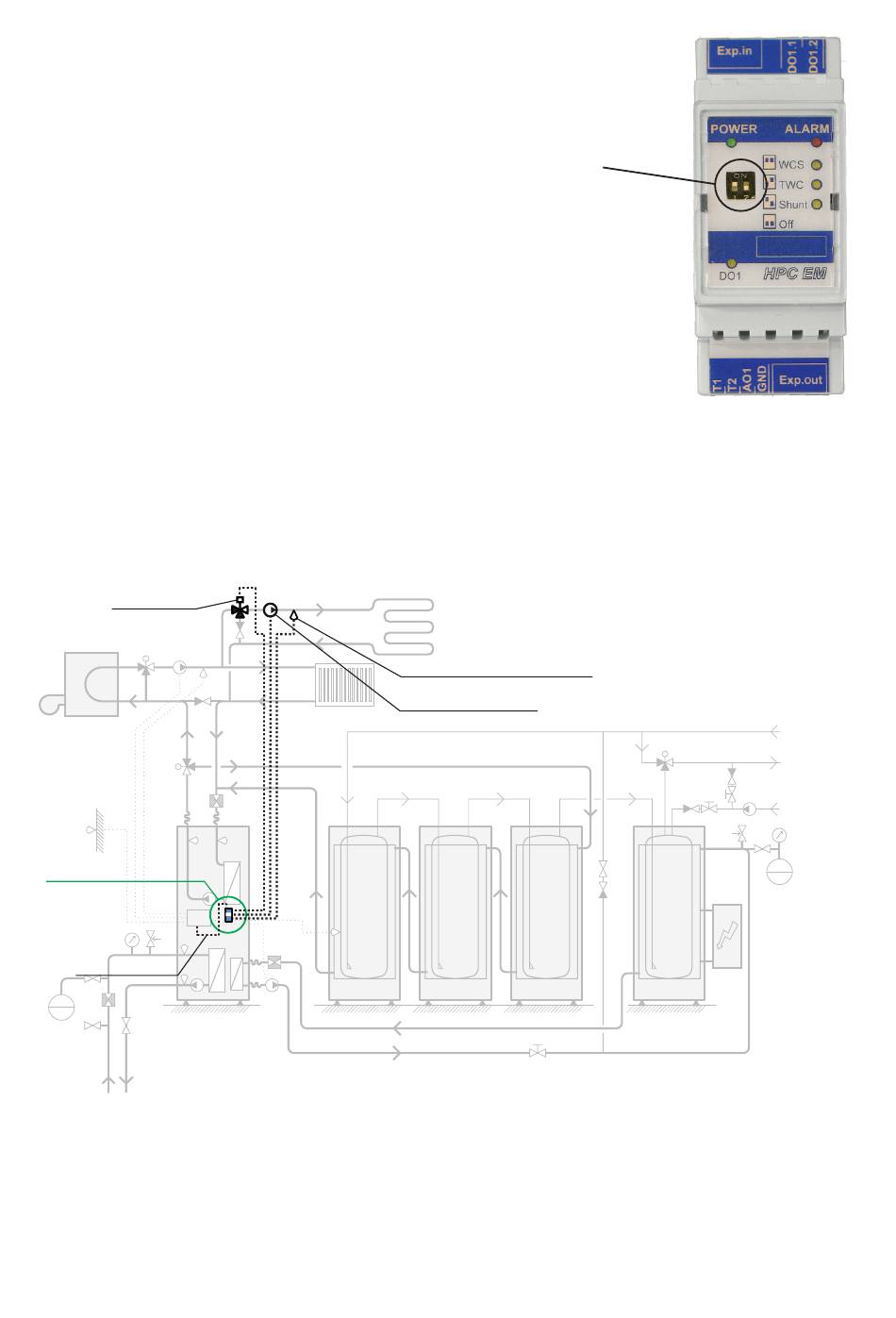

Installation für den Nebenanschluss-Betrieb
Anwendung
Im Nebenanschluss-Modus erhält das Erweiterungsmodul die erforderliche
Temperatur für einen zweiten Wärmekreislauf aufrecht.
Der Nebenanschluss-Betrieb wird durch Einstellen des Schalters entsprechend
der Abbildung erzielt.
Erforderliches Zubehör
1 PT1000 Anschnall-Temperaturdetektor, Postennr. 086U3365
Eines der folgenden Modularkabel:
Modularkabel 0,3 m, Postennr. 086U4227
Modularkabel 1,1 m, Postennr. 086U4228
Modularkabel 10,0 m, Postennr. 086U4229
Anschlussblock, Postennr. 086U5121
Weiteres Zubehör
Nebenanschluss-Ventil Umlaufpumpe
Nebenanschluss-Ventil
Erweiterungsmodul
Nebenanschluss-
Funktion
Modularkabel
DHP-R
Kühlmittel-Kreislauf
Systemabbildung
Sensor Nebenanschluss-Temperatur
Nach der Umlaufpumpe wird ein Anschnall-Temperaturdetektor an die Versorgungsleitung des Wärmekreislaufs ang-
eschlossen.
8 – Danfoss
Wärmekreislauf 2
Sensor Nebenanschluss-Temperatur
Wärmekreislauf 1
Umlaufpumpe
VVB
Heißgas-Kreislauf
4664-459-01
VVB
VVB
KV
VV
VVC
VVB
