Installation für den TWC-Betrieb
(Leitungswasser-Steuerung)
Anwendung
Im TWC-Modus stellt das Erweiterungsmodul sicher, dass das ausgehende heiße Lei-
tungswasser sowie der Heißwasser-Kreislauf eine ausreichend hohe Temperatur aufwei-
sen, um das Auftreten von Legionellen zu verhindern.
Der TWC-Betrieb wird durch Einstellen des Schalters entsprechend der Abbildung erzielt.
Erforderliches Zubehör
2 PT1000 Anschnall-Temperaturdetektoren mit 2 m Kabel, Postennr. 086U3365 (Die Pos-
tennr. entspricht 1 Messwertgeber.)
Eines der folgenden Modularkabel:
Modularkabel 0,3 m, Postennr. 086U4227
Modularkabel 1,1 m, Postennr. 086U4228
Modularkabel 10,0 m, Postennr. 086U4229
Anschlussblock, Postennr. 086U5121

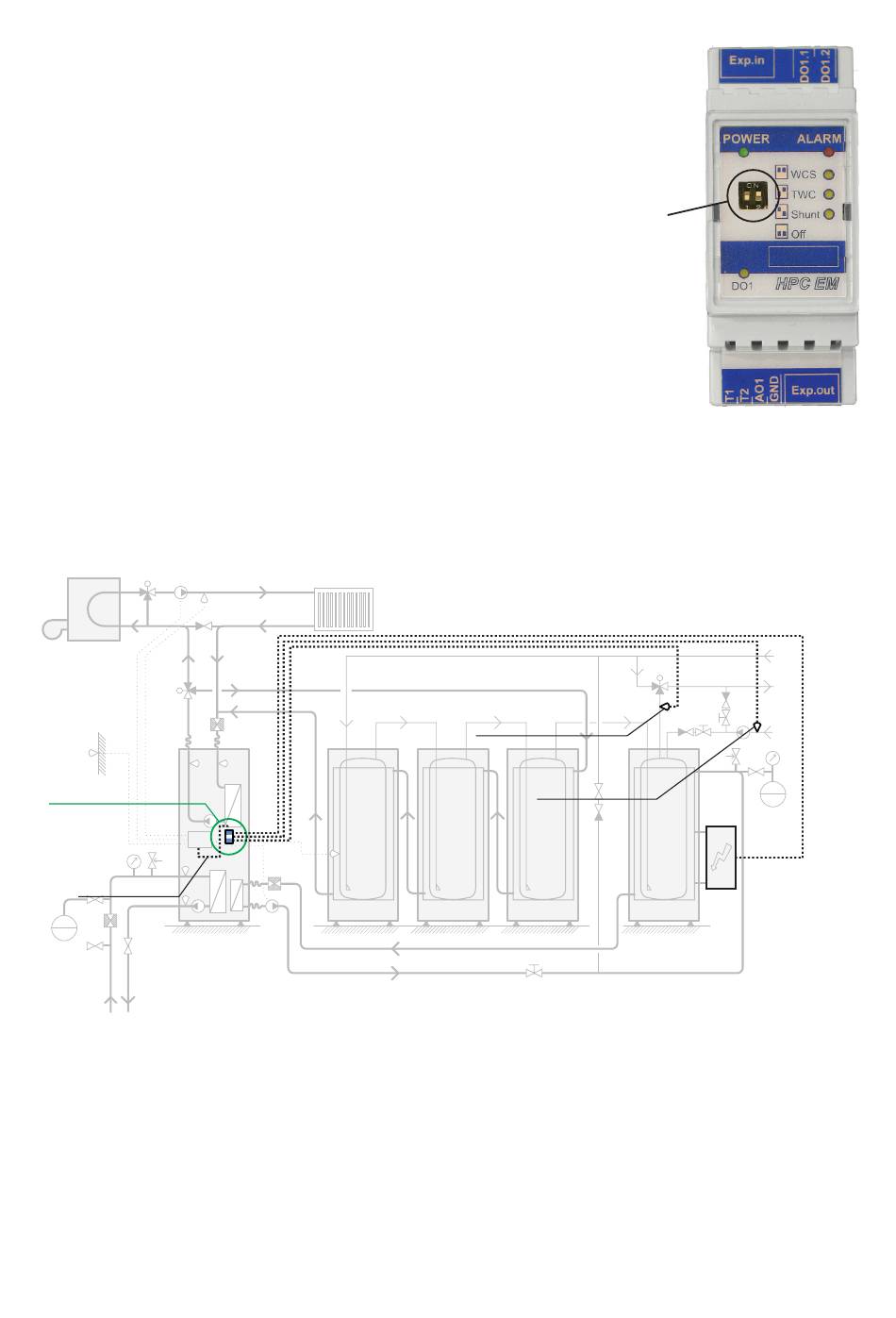

Systemabbildung
Erweiterungsmodul
TWC-Funktion
Modularkabel
DHP-R
Kühlmittel-Kreislauf
Sensor Wasserheizung
Vor dem Mischventil wird ein Anschnall-Temperaturdetektor an die Versorgungsleitung der Endheizung ang-
eschlossen.
Sensor Heißwasser-Rückfluss
Vor der Umlaufpumpe wird ein Anschnall-Temperaturdetektor an die Rückflussleitung des Warmwasser-Kreislaufs
angeschlossen.
6 – Danfoss
Wärmekreislauf
VVB
Heißgas-Kreislauf
Sensor Wasserheizung
Sensor Heißwasser-Rückfluss
VVB
VVB
4664-459-01
KV
VV
VVC
VVB
Elektrisches Steckmodul
