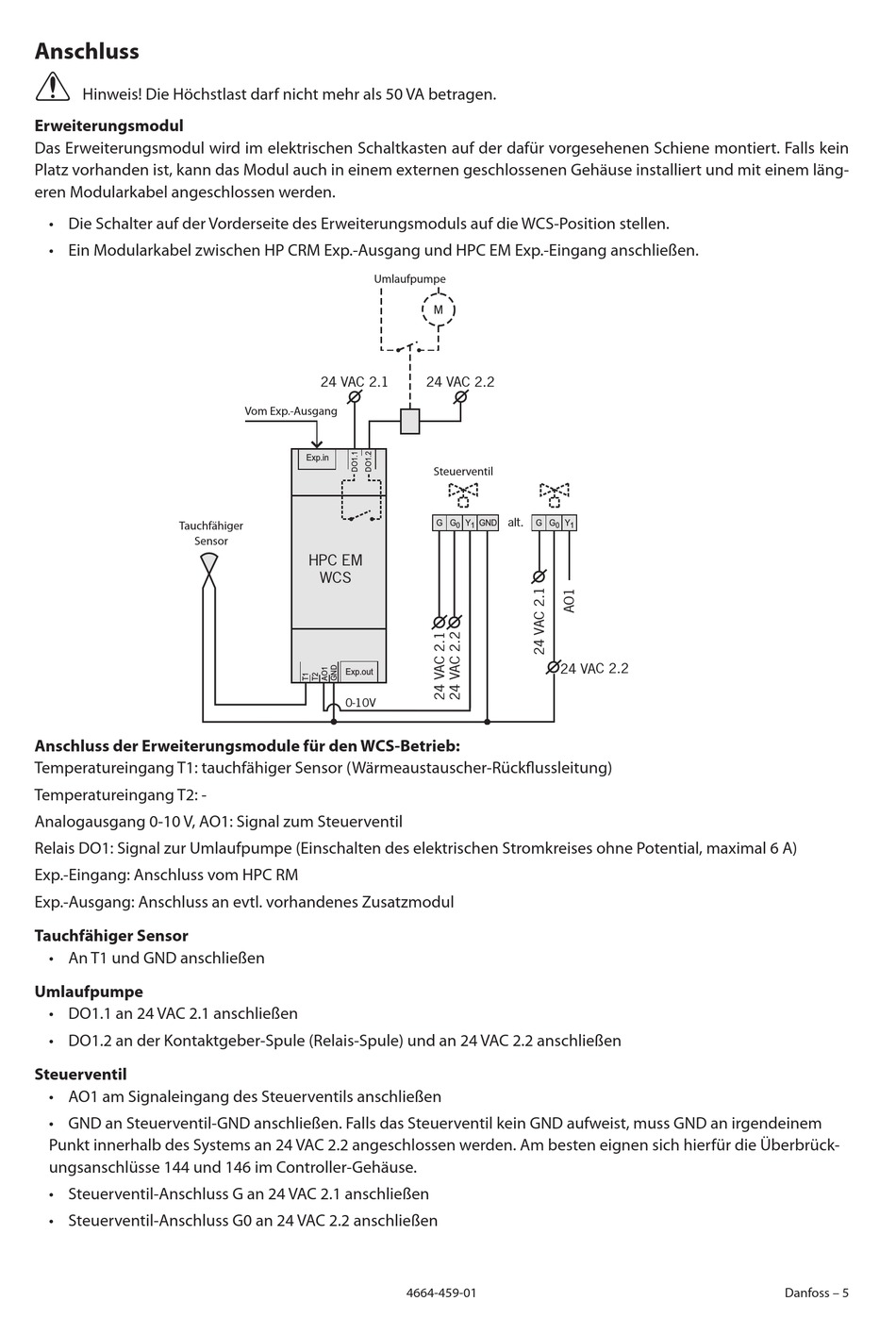

Anschluss
⚠
⚠ ⚠
Hinweis! Die Höchstlast darf nicht mehr als 50 VA betragen.
Erweiterungsmodul
Das Erweiterungsmodul wird im elektrischen Schaltkasten auf der dafür vorgesehenen Schiene montiert. Falls kein
Platz vorhanden ist, kann das Modul auch in einem externen geschlossenen Gehäuse installiert und mit einem läng-
eren Modularkabel angeschlossen werden.
⚠
• Die Schalter auf der Vorderseite des Erweiterungsmoduls auf die WCS-Position stellen.
⚠
• Ein Modularkabel zwischen HP CRM Exp.-Ausgang und HPC EM Exp.-Eingang anschließen.
Tauchfähiger
Sensor
Anschluss der Erweiterungsmodule für den WCS-Betrieb:
Temperatureingang T1: tauchfähiger Sensor (Wärmeaustauscher-Rückflussleitung)
Temperatureingang T2: -
Analogausgang 0-10 V, AO1: Signal zum Steuerventil
Relais DO1: Signal zur Umlaufpumpe (Einschalten des elektrischen Stromkreises ohne Potential, maximal 6 A)
Exp.-Eingang: Anschluss vom HPC RM
Exp.-Ausgang: Anschluss an evtl. vorhandenes Zusatzmodul
Tauchfähiger Sensor
⚠
• An T1 und GND anschließen
Umlaufpumpe
⚠
• DO1.1 an 24 VAC 2.1 anschließen
⚠
• DO1.2 an der Kontaktgeber-Spule (Relais-Spule) und an 24 VAC 2.2 anschließen
Steuerventil
⚠
• AO1 am Signaleingang des Steuerventils anschließen
⚠
• GND an Steuerventil-GND anschließen. Falls das Steuerventil kein GND aufweist, muss GND an irgendeinem
Punkt innerhalb des Systems an 24 VAC 2.2 angeschlossen werden. Am besten eignen sich hierfür die Überbrück-
ungsanschlüsse 144 und 146 im Controller-Gehäuse.
⚠
• Steuerventil-Anschluss G an 24 VAC 2.1 anschließen
⚠
• Steuerventil-Anschluss G0 an 24 VAC 2.2 anschließen
Umlaufpumpe
24 VAC 2.1
Vom Exp.-Ausgang
Exp.in
HPC EM
WCS
Exp.out
0-10V
4664-459-01
M
24 VAC 2.2
Steuerventil
alt.
G
G
Y
GND
G G
Y
0
1
0
1
Danfoss – 5
