Erweiterungsmodul HPC EM
Die Betriebsbeschreibung für das Kühlmodul finden Sie im Controller-Handbuch.
Installation für den WCS-Betrieb (Warmwasser-Beschickung)
Anwendung
Das Erweiterungsmodul im WCS-Betriebsmodus steuert die Warmwasser-Beschickung der
Wasserheizungen.

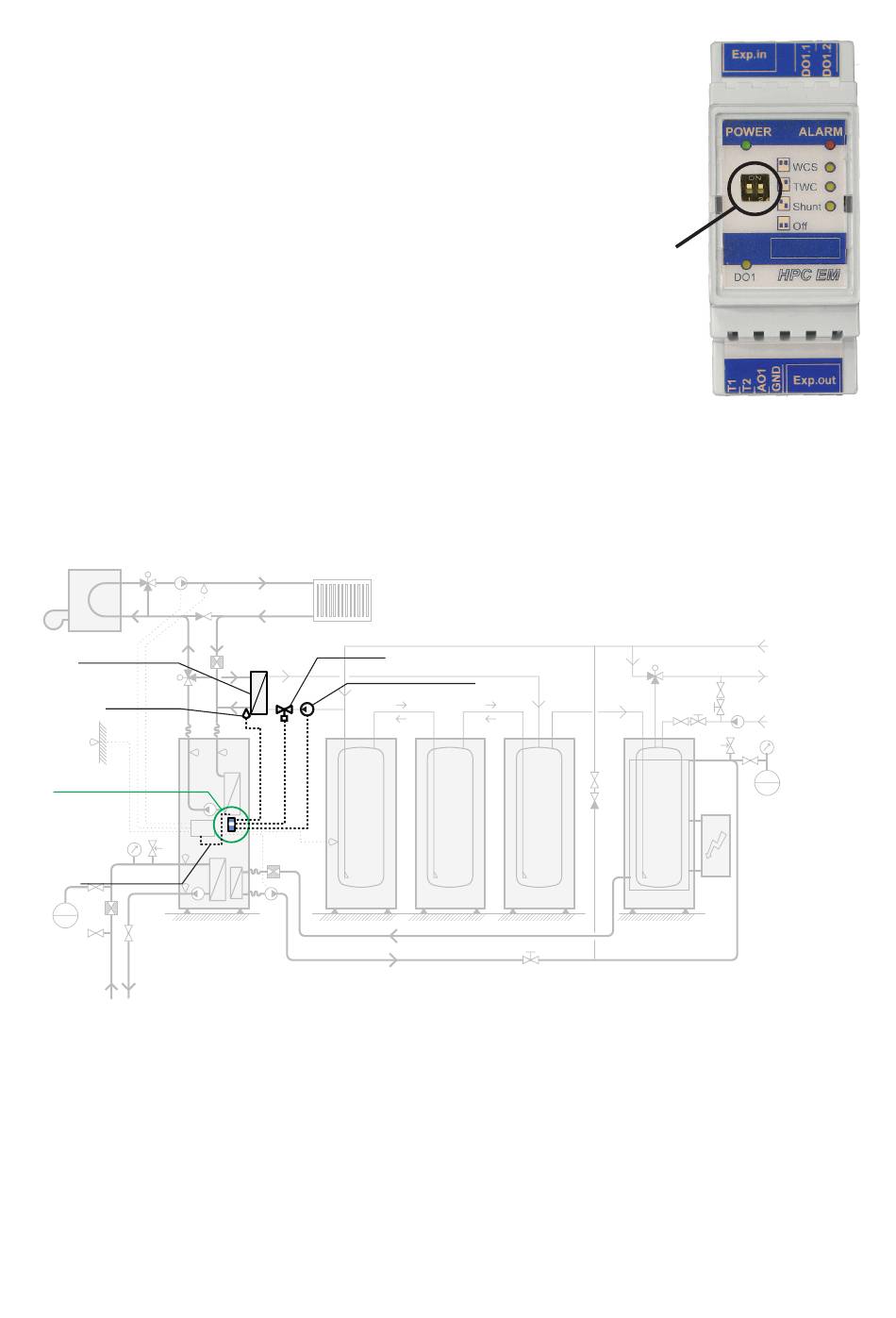

Der WCS-Betrieb wird durch Einstellen des Schalters entsprechend der Abbildung erzielt.
Für die Installation erforderliches Zubehör
Tauchfähiger Sensor Thermokon-Danelko AKF1004140, Postennr. 086U3364
Eines der folgenden Modularkabel:
Modularkabel 0,3 m, Postennr. 086U4227
Modularkabel 1,1 m, Postennr. 086U4228
Modularkabel 10,0 m, Postennr. 086U4229
Anschlussblock, Postennr. 086U5121
Weiteres Zubehör
Steuerventil VVL (2-Wege), Wärmeaustauscher (Leitungswasser vvx), Umlaufpumpe
Systemabbildung
Wärmeaustauscher
Tauchfähiger Sensor
Rücklauf VVX
Erweiterungsmodul
WCS-Betrieb
Modularkabel
DHP-R
Kühlmittel-Kreislauf
Wärmeaustauscher
Zwischen der Heizpumpe und dem Kreislauf für die Wasserheizungen wird wie in der oben aufgeführten Systemab-
bildung ein Wärmeaustauscher angeschlossen.
Umlaufpumpe
Neben dem Wärmeaustauscher wird eine Umlaufpumpe angeschlossen.
Steuerventil
Zwischen der Umlaufpumpe und dem Wärmeaustauscher wird ein Steuerventil angeschlossen.
Tauchfähiger Sensor
An der Rückflussleitung des Wärmeaustauschers wird so nah wie möglich am Wärmeaustauscher ein tauchfähiger
Sensor angeschlossen.
4 – Danfoss
Wärmekreislauf
Lenkventil
Umlaufpumpe
VVB
Heißgas-Kreislauf
VVB
VVB
4664-459-01
KV
VV
VVC
VVB
