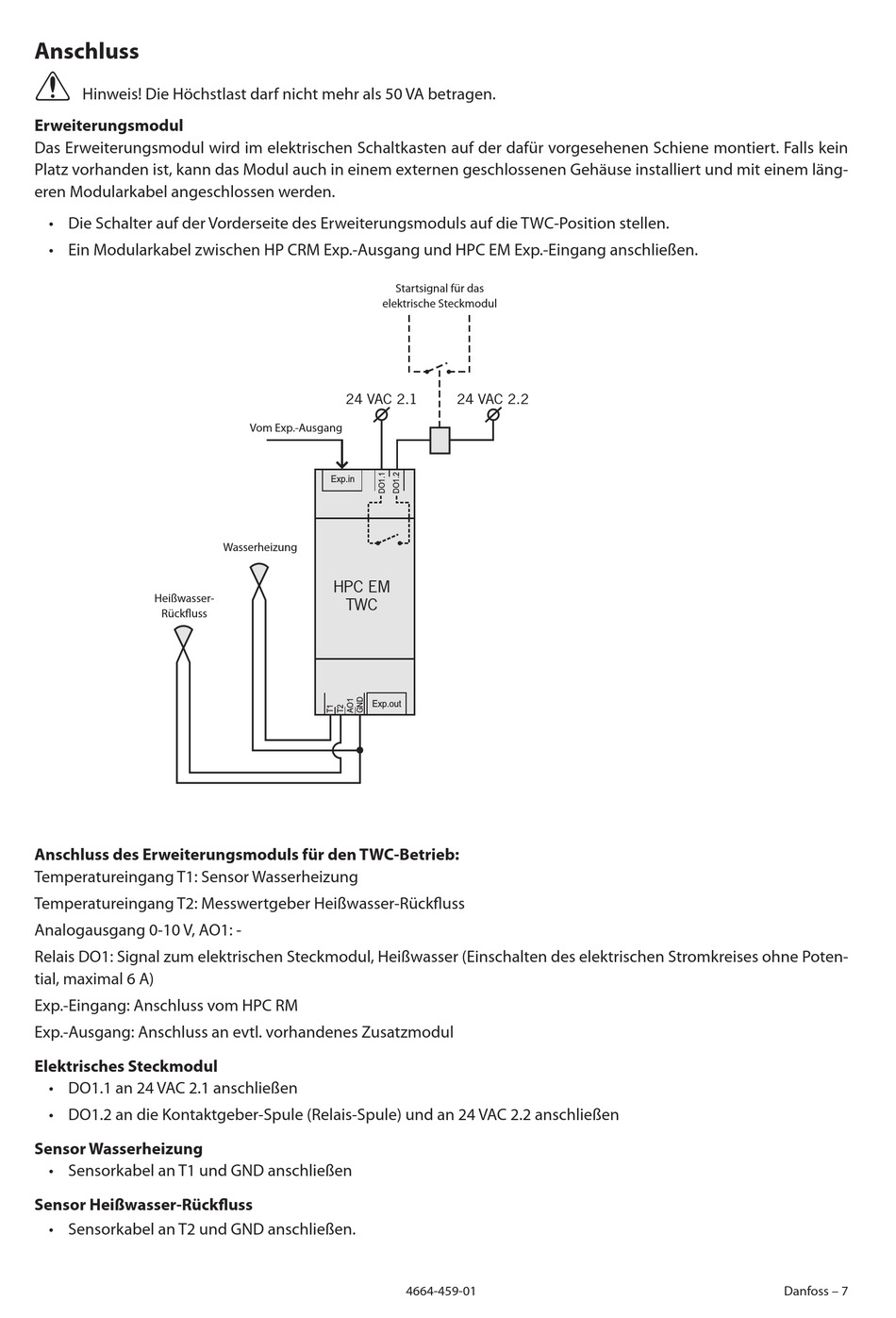

Anschluss
⚠
⚠ ⚠
Hinweis! Die Höchstlast darf nicht mehr als 50 VA betragen.
Erweiterungsmodul
Das Erweiterungsmodul wird im elektrischen Schaltkasten auf der dafür vorgesehenen Schiene montiert. Falls kein
Platz vorhanden ist, kann das Modul auch in einem externen geschlossenen Gehäuse installiert und mit einem läng-
eren Modularkabel angeschlossen werden.
⚠
• Die Schalter auf der Vorderseite des Erweiterungsmoduls auf die TWC-Position stellen.
⚠
• Ein Modularkabel zwischen HP CRM Exp.-Ausgang und HPC EM Exp.-Eingang anschließen.
Heißwasser-
Rückfluss
Anschluss des Erweiterungsmoduls für den TWC-Betrieb:
Temperatureingang T1: Sensor Wasserheizung
Temperatureingang T2: Messwertgeber Heißwasser-Rückfluss
Analogausgang 0-10 V, AO1: -
Relais DO1: Signal zum elektrischen Steckmodul, Heißwasser (Einschalten des elektrischen Stromkreises ohne Poten-
tial, maximal 6 A)
Exp.-Eingang: Anschluss vom HPC RM
Exp.-Ausgang: Anschluss an evtl. vorhandenes Zusatzmodul
Elektrisches Steckmodul
⚠
• DO1.1 an 24 VAC 2.1 anschließen
⚠
• DO1.2 an die Kontaktgeber-Spule (Relais-Spule) und an 24 VAC 2.2 anschließen
Sensor Wasserheizung
⚠
• Sensorkabel an T1 und GND anschließen
Sensor Heißwasser-Rückfluss
⚠
• Sensorkabel an T2 und GND anschließen.
elektrische Steckmodul
24 VAC 2.1
Vom Exp.-Ausgang
Exp.in
Wasserheizung
HPC EM
TWC
Exp.out
Startsignal für das
24 VAC 2.2
4664-459-01
Danfoss – 7
