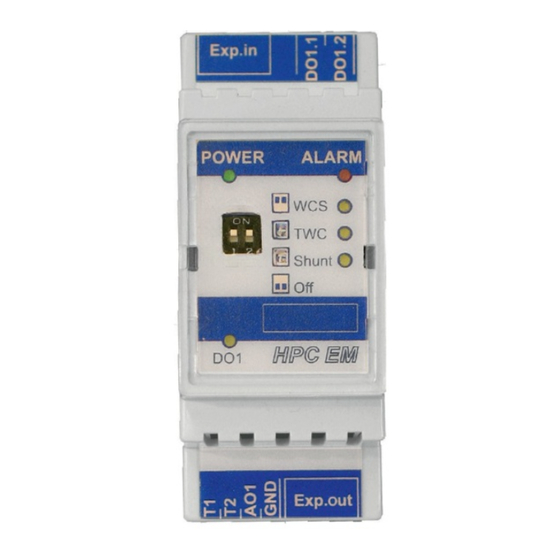

- Seite 1 INSTALLATIONSANLEITUNG ERWEITERUNGSMODUL HPC EM 4664-459-01...
- Seite 2 2 – Danfoss 4664-459-01...
- Seite 3 Die beiden getrennten Schaltkreise 24 VAC dürfen niemals an einander oder an die Schutzerde angeschlossen wer- den. ⚠ ⚠ Die Gesamt-Strombelastung von 24 VAC 1 und 24 VAC 2 darf nicht mehr als 50 VA betragen. 4664-459-01 Danfoss – 3...
-
Seite 4: Installation Für Den Wcs-Betrieb (Warmwasser-Beschickung)
Erweiterungsmodul HPC EM Die Betriebsbeschreibung für das Kühlmodul finden Sie im Controller-Handbuch. Installation für den WCS-Betrieb (Warmwasser-Beschickung) Anwendung Das Erweiterungsmodul im WCS-Betriebsmodus steuert die Warmwasser-Beschickung der Wasserheizungen. Der WCS-Betrieb wird durch Einstellen des Schalters entsprechend der Abbildung erzielt. Für die Installation erforderliches Zubehör Tauchfähiger Sensor Thermokon-Danelko AKF1004140, Postennr. -
Seite 5: Anschluss
Platz vorhanden ist, kann das Modul auch in einem externen geschlossenen Gehäuse installiert und mit einem läng- eren Modularkabel angeschlossen werden. ⚠ • Die Schalter auf der Vorderseite des Erweiterungsmoduls auf die WCS-Position stellen. ⚠ • Ein Modularkabel zwischen HP CRM Exp.-Ausgang und HPC EM Exp.-Eingang anschließen. Umlaufpumpe 24 VAC 2.1 24 VAC 2.2 Vom Exp.-Ausgang Exp.in... -
Seite 6: Installation Für Den Twc-Betrieb (Leitungswasser-Steuerung)
TWC-Funktion Modularkabel Elektrisches Steckmodul DHP-R Heißgas-Kreislauf Kühlmittel-Kreislauf Sensor Wasserheizung Vor dem Mischventil wird ein Anschnall-Temperaturdetektor an die Versorgungsleitung der Endheizung ang- eschlossen. Sensor Heißwasser-Rückfluss Vor der Umlaufpumpe wird ein Anschnall-Temperaturdetektor an die Rückflussleitung des Warmwasser-Kreislaufs angeschlossen. 6 – Danfoss 4664-459-01... - Seite 7 Modularkabel angeschlossen werden. ⚠ • Die Schalter auf der Vorderseite des Erweiterungsmoduls auf die TWC-Position stellen. ⚠ • Ein Modularkabel zwischen HP CRM Exp.-Ausgang und HPC EM Exp.-Eingang anschließen. Startsignal für das elektrische Steckmodul 24 VAC 2.1 24 VAC 2.2 Vom Exp.-Ausgang...
-
Seite 8: Installation Für Den Nebenanschluss-Betrieb
Anschlussblock, Postennr. 086U5121 Weiteres Zubehör Nebenanschluss-Ventil Umlaufpumpe Nebenanschluss-Ventil Wärmekreislauf 2 Sensor Nebenanschluss-Temperatur Wärmekreislauf 1 Umlaufpumpe Erweiterungsmodul Nebenanschluss- Funktion Modularkabel DHP-R Heißgas-Kreislauf Kühlmittel-Kreislauf Systemabbildung Sensor Nebenanschluss-Temperatur Nach der Umlaufpumpe wird ein Anschnall-Temperaturdetektor an die Versorgungsleitung des Wärmekreislaufs ang- eschlossen. 8 – Danfoss 4664-459-01... - Seite 9 Platz vorhanden ist, kann das Modul auch in einem externen geschlossenen Gehäuse installiert und mit einem läng- eren Modularkabel angeschlossen werden. ⚠ • Die Schalter auf der Vorderseite des Erweiterungsmoduls auf die Nebenanschluss-Position stellen. ⚠ • Ein Modularkabel zwischen HP CRM Exp.-Ausgang und HPC EM Exp.-Eingang anschließen. Umlaufpumpe 24 VAC 2.1 24 VAC 2.2 Vom Exp.-Ausgang Exp.in...
- Seite 10 10 – Danfoss 4664-459-01...
- Seite 11 4664-459-01 Danfoss – 11...
