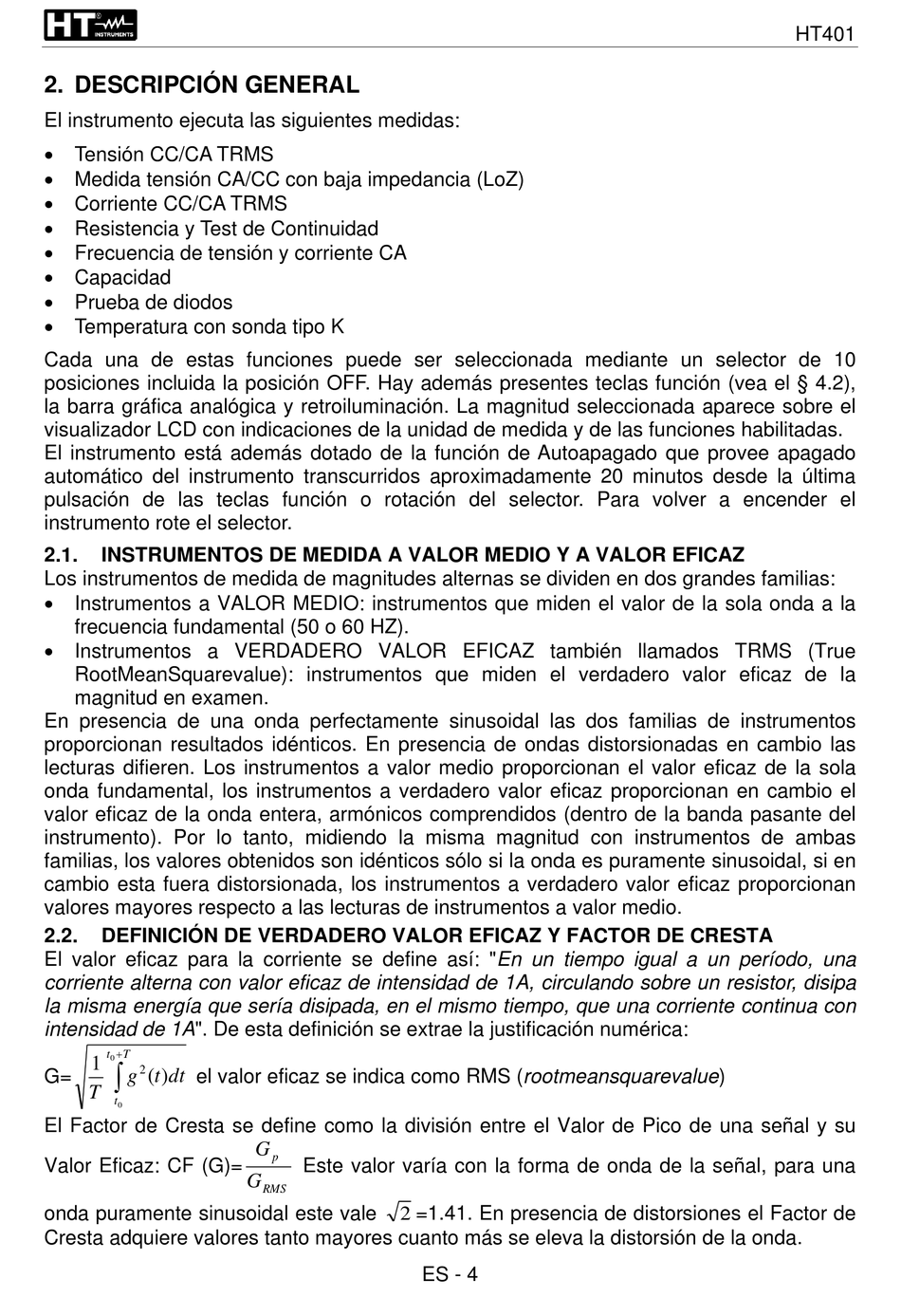

2. DESCRIPCIÓN GENERAL
El instrumento ejecuta las siguientes medidas:
• Tensión CC/CA TRMS
• Medida tensión CA/CC con baja impedancia (LoZ)
• Corriente CC/CA TRMS
• Resistencia y Test de Continuidad
• Frecuencia de tensión y corriente CA
• Capacidad
• Prueba de diodos
• Temperatura con sonda tipo K
Cada una de estas funciones puede ser seleccionada mediante un selector de 10
posiciones incluida la posición OFF. Hay además presentes teclas función (vea el § 4.2),
la barra gráfica analógica y retroiluminación. La magnitud seleccionada aparece sobre el
visualizador LCD con indicaciones de la unidad de medida y de las funciones habilitadas.
El instrumento está además dotado de la función de Autoapagado que provee apagado
automático del instrumento transcurridos aproximadamente 20 minutos desde la última
pulsación de las teclas función o rotación del selector. Para volver a encender el
instrumento rote el selector.
2.1.

INSTRUMENTOS DE MEDIDA A VALOR MEDIO Y A VALOR EFICAZ

Los instrumentos de medida de magnitudes alternas se dividen en dos grandes familias:
• Instrumentos a VALOR MEDIO: instrumentos que miden el valor de la sola onda a la
frecuencia fundamental (50 o 60 HZ).
• Instrumentos a VERDADERO VALOR EFICAZ también llamados TRMS (True
RootMeanSquarevalue): instrumentos que miden el verdadero valor eficaz de la
magnitud en examen.
En presencia de una onda perfectamente sinusoidal las dos familias de instrumentos
proporcionan resultados idénticos. En presencia de ondas distorsionadas en cambio las
lecturas difieren. Los instrumentos a valor medio proporcionan el valor eficaz de la sola
onda fundamental, los instrumentos a verdadero valor eficaz proporcionan en cambio el
valor eficaz de la onda entera, armónicos comprendidos (dentro de la banda pasante del
instrumento). Por lo tanto, midiendo la misma magnitud con instrumentos de ambas
familias, los valores obtenidos son idénticos sólo si la onda es puramente sinusoidal, si en
cambio esta fuera distorsionada, los instrumentos a verdadero valor eficaz proporcionan
valores mayores respecto a las lecturas de instrumentos a valor medio.
2.2. DEFINICIÓN DE VERDADERO VALOR EFICAZ Y FACTOR DE CRESTA
El valor eficaz para la corriente se define así: "En un tiempo igual a un período, una
corriente alterna con valor eficaz de intensidad de 1A, circulando sobre un resistor, disipa
la misma energía que sería disipada, en el mismo tiempo, que una corriente continua con
intensidad de 1A". De esta definición se extrae la justificación numérica:
+T
t
0
1

2
G= g ) ( t dt el valor eficaz se indica como RMS (rootmeansquarevalue)
T
t
0
El Factor de Cresta se define como la división entre el Valor de Pico de una señal y su
Valor Eficaz: CF (G)=
onda puramente sinusoidal este vale
Cresta adquiere valores tanto mayores cuanto más se eleva la distorsión de la onda.
G
p
Este valor varía con la forma de onda de la señal, para una
G
RMS
2 =1.41. En presencia de distorsiones el Factor de
