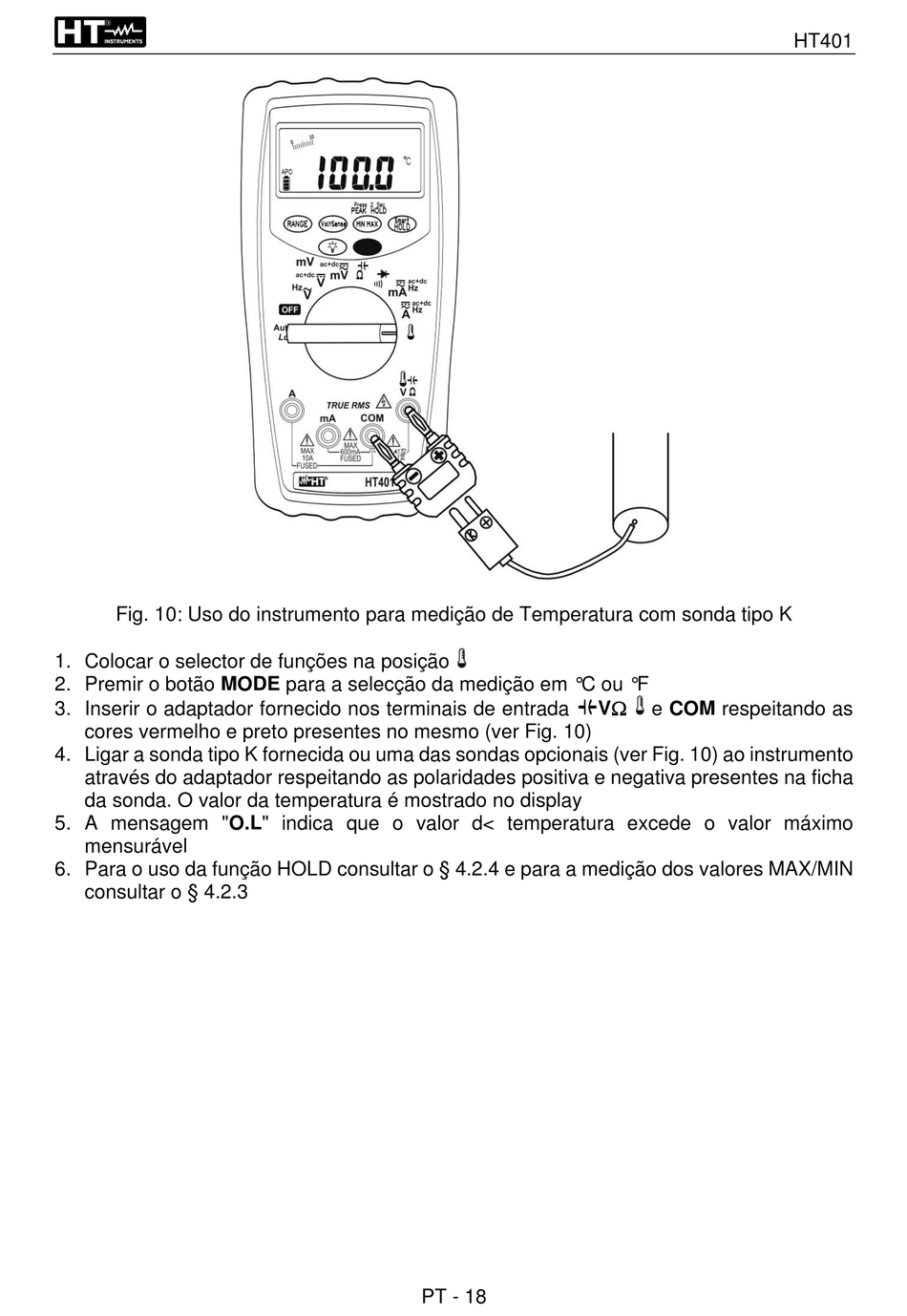

Fig. 10: Uso do instrumento para medição de Temperatura com sonda tipo K
1. Colocar o selector de funções na posição
2. Premir o botão MODE para a selecção da medição em °C ou °F
3. Inserir o adaptador fornecido nos terminais de entrada
cores vermelho e preto presentes no mesmo (ver Fig. 10)
4. Ligar a sonda tipo K fornecida ou uma das sondas opcionais (ver Fig. 10) ao instrumento
através do adaptador respeitando as polaridades positiva e negativa presentes na ficha
da sonda. O valor da temperatura é mostrado no display
5. A mensagem "O.L" indica que o valor d< temperatura excede o valor máximo
mensurável
6. Para o uso da função HOLD consultar o § 4.2.4 e para a medição dos valores MAX/MIN
consultar o § 4.2.3
PT - 18
V e COM respeitando as
