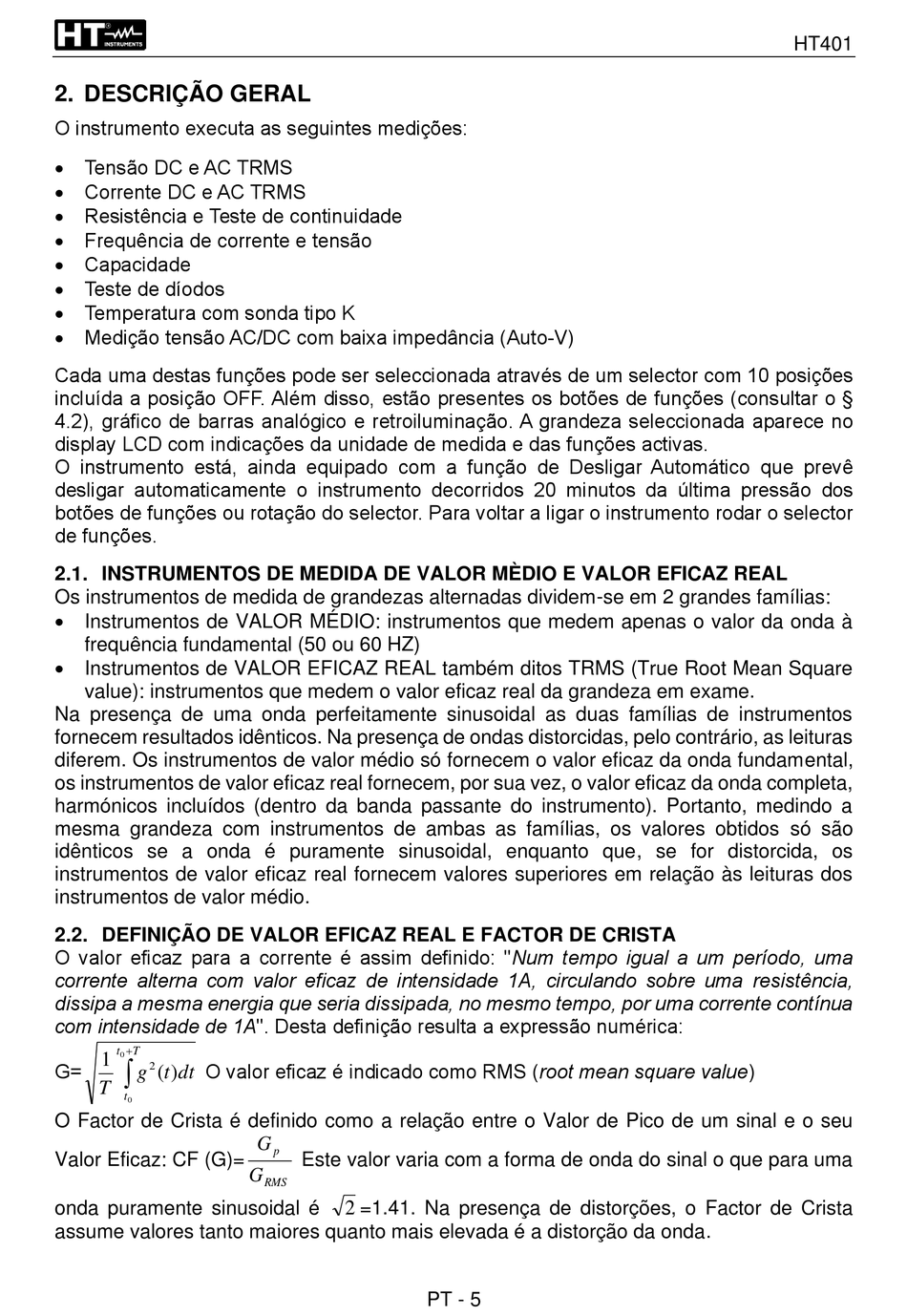

2. DESCRIÇÃO GERAL
O instrumento executa as seguintes medições:
• Tensão DC e AC TRMS
• Corrente DC e AC TRMS
• Resistência e Teste de continuidade
• Frequência de corrente e tensão
• Capacidade
• Teste de díodos
• Temperatura com sonda tipo K
• Medição tensão AC/DC com baixa impedância (Auto-V)
Cada uma destas funções pode ser seleccionada através de um selector com 10 posições
incluída a posição OFF. Além disso, estão presentes os botões de funções (consultar o §
4.2), gráfico de barras analógico e retroiluminação. A grandeza seleccionada aparece no
display LCD com indicações da unidade de medida e das funções activas.
O instrumento está, ainda equipado com a função de Desligar Automático que prevê
desligar automaticamente o instrumento decorridos 20 minutos da última pressão dos
botões de funções ou rotação do selector. Para voltar a ligar o instrumento rodar o selector
de funções.
2.1. INSTRUMENTOS DE MEDIDA DE VALOR MÈDIO E VALOR EFICAZ REAL
Os instrumentos de medida de grandezas alternadas dividem-se em 2 grandes famílias:
• Instrumentos de VALOR MÉDIO: instrumentos que medem apenas o valor da onda à
frequência fundamental (50 ou 60 HZ)
• Instrumentos de VALOR EFICAZ REAL também ditos TRMS (True Root Mean Square
value): instrumentos que medem o valor eficaz real da grandeza em exame.
Na presença de uma onda perfeitamente sinusoidal as duas famílias de instrumentos
fornecem resultados idênticos. Na presença de ondas distorcidas, pelo contrário, as leituras
diferem. Os instrumentos de valor médio só fornecem o valor eficaz da onda fundamental,
os instrumentos de valor eficaz real fornecem, por sua vez, o valor eficaz da onda completa,
harmónicos incluídos (dentro da banda passante do instrumento). Portanto, medindo a
mesma grandeza com instrumentos de ambas as famílias, os valores obtidos só são
idênticos se a onda é puramente sinusoidal, enquanto que, se for distorcida, os
instrumentos de valor eficaz real fornecem valores superiores em relação às leituras dos
instrumentos de valor médio.
2.2. DEFINIÇÃO DE VALOR EFICAZ REAL E FACTOR DE CRISTA
O valor eficaz para a corrente é assim definido: "Num tempo igual a um período, uma
corrente alterna com valor eficaz de intensidade 1A, circulando sobre uma resistência,
dissipa a mesma energia que seria dissipada, no mesmo tempo, por uma corrente contínua
com intensidade de 1A". Desta definição resulta a expressão numérica:
+T
t
0
1

G= O valor eficaz é indicado como RMS (root mean square value)
2
g ) ( t dt
T
t
0
O Factor de Crista é definido como a relação entre o Valor de Pico de um sinal e o seu
Valor Eficaz: CF (G)=
onda puramente sinusoidal é
assume valores tanto maiores quanto mais elevada é a distorção da onda.
G
p
Este valor varia com a forma de onda do sinal o que para uma
G
RMS
2 =1.41. Na presença de distorções, o Factor de Crista
