RM5 HD - Gebrauchshandbuch

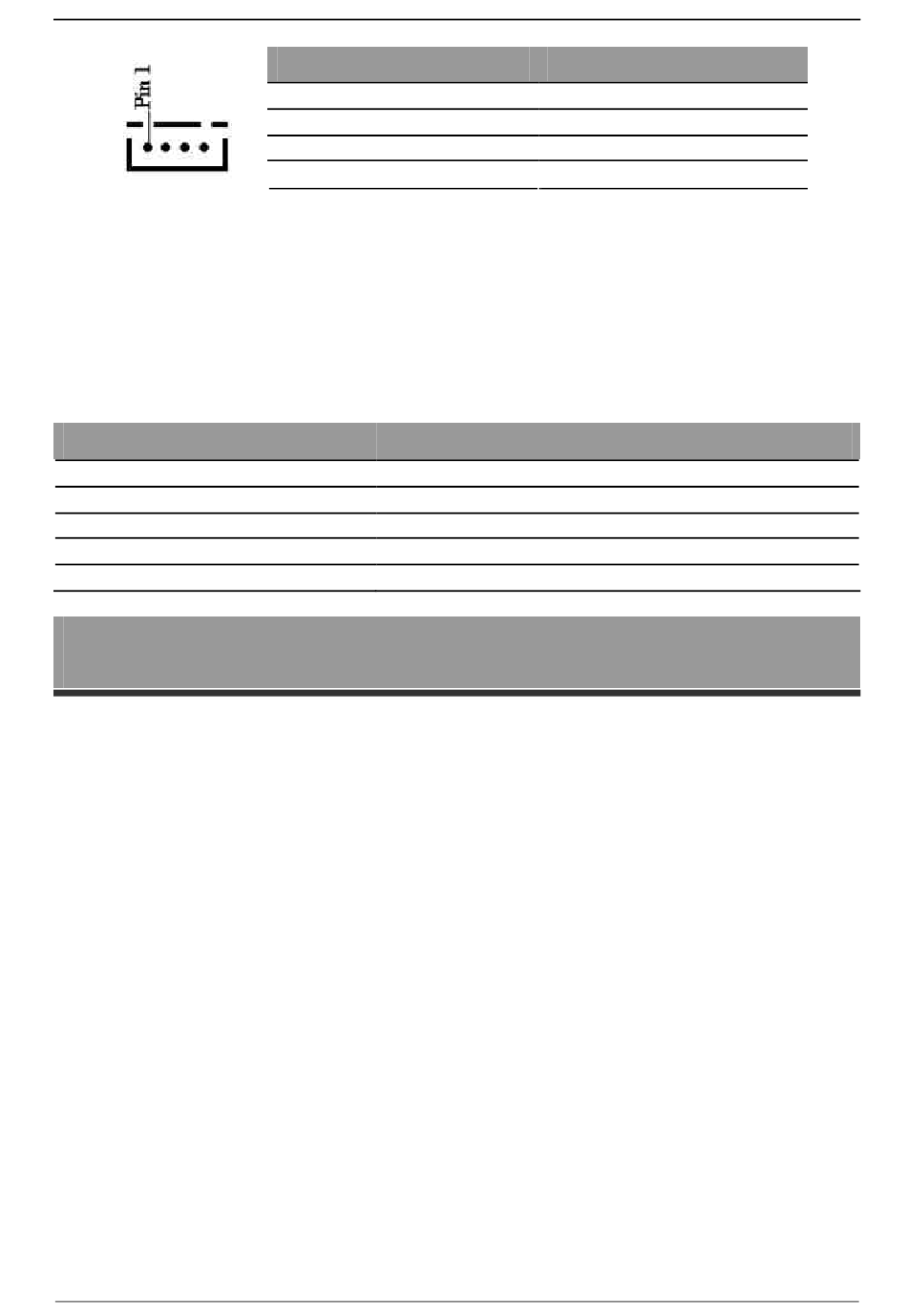

I. USB-Stecker CN3 (Optional)
Falls ein USB-Anschluss installiert ist, kann der Anschluss an Karten oder Computer
mittels USB-Kabel vorgenommen werden.
L. LED
Alle RM5 HD Münzautomaten verfügen über eine Led, die über Lichtimpulse folgende
Zustands- und Diagnoseangaben macht.
Lichtsignal
2 rote und 2 grüne Impulse
Rot blinkend
Orangefarbener Impuls
Grüner Impuls
Roter Impuls

6. Programmierung

6.1. Konfigurierung

Den Münzautomaten RM5 HD konfigurieren bedeutet, den für die Anforderungen des
Kundenkreises geeigneten Betriebsmodus einstellen. Die Konfigurierung ermöglicht es
zum Beispiel Operationen wie das Selbstlernen, die Modifizierung der Dip Switch oder
die Modifizierung einiger Funktionsparameter vorzunehmen. RM5 HD kann über ein
entsprechendes tragbares Virtual Dip Switch-Gerät mit einer Basiskonfigurierung
konfiguriert werden oder über das Konfigurierungsprogramm für PC, Multiconfig, das
hingegen eine unter allen Gesichtspunkten komplette Konfigurierung ermöglicht.
A. Konfigurierung mittels VIRTUAL DIP SWITCH (Optional)
RM5 HD kann im Feld konfiguriert werden, unter Verwendung des Virtual Dip Switch.
Dazu wird das Gerät an den "PRG"-Stecker (3) angeschlossen und es sind die
angezeigten Anweisungen zu befolgen. Virtual Dip Switch ist ein tragbares Gerät,
womit die grundlegenden Konfigurierungsfunktionen direkt im Feld durchgeführt
werden können, ohne das Münzgerät vom Gerät, auf dem es installiert ist, abbauen zu
müssen. Dank seiner Graphikschnittstelle mit Schaltern und Led ist es mit Virtual Dip
Switch möglich.
• Alle Münzen mit gleichem Wert freizugeben/zu sperren
Diese Funktion ermöglicht es, die Akzeptanz einer oder mehrerer Münzen zu aktivieren
oder zu deaktivieren.
22
Pin-Nr.
1
2
3
4
Es hat sich ein Problem ereignet
Münze erkannt aber nicht freigegeben
Münze erkannt und akzeptiert
Münze als falsch erkannt und ausgeschieden
Bedeutung
+V
N.V.
0 V
Datum
Bedeutung
Einschaltung
