RM5 HD - Gebrauchshandbuch
C. Anschluss der Version Parallel-Prüfer

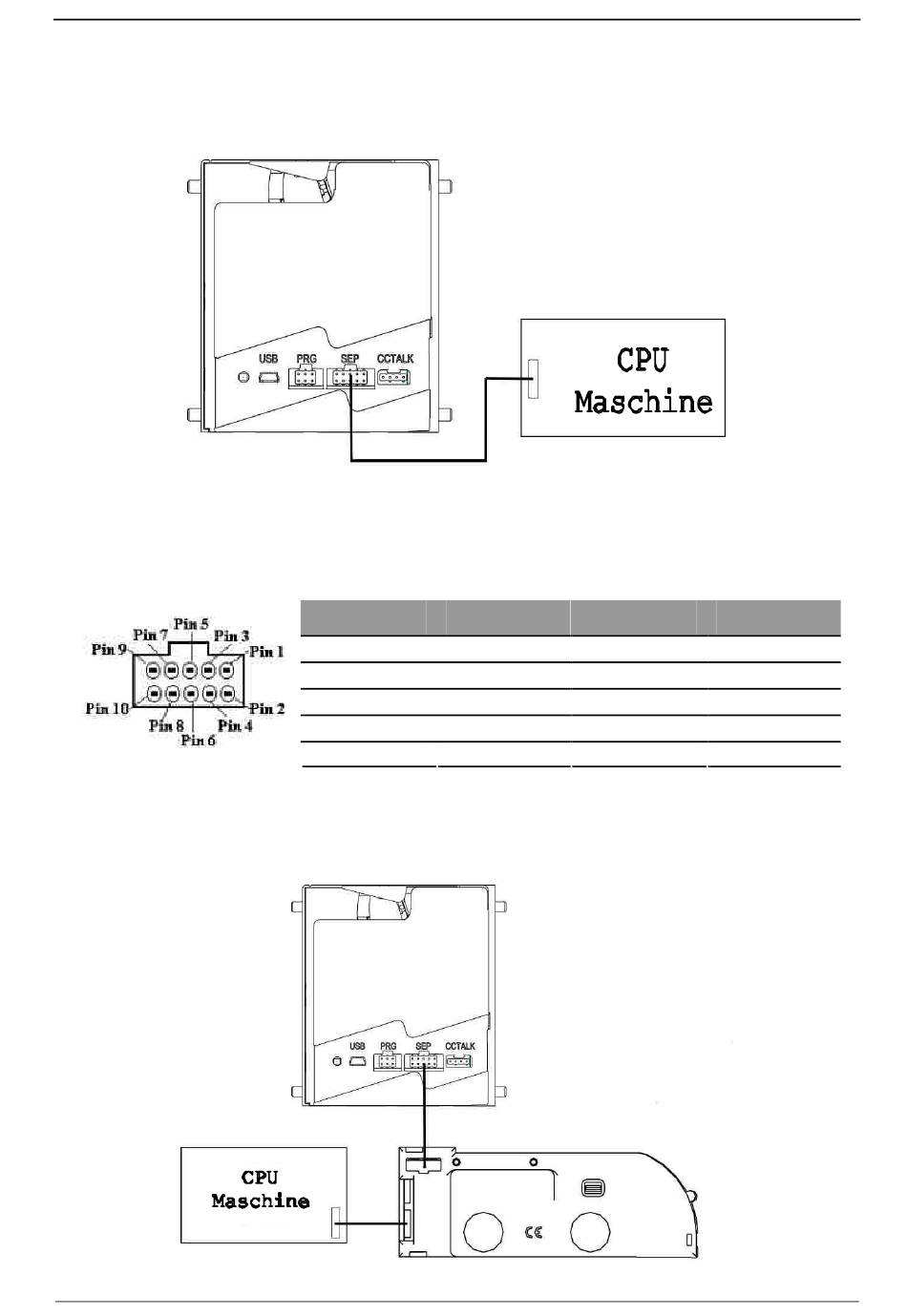

Den Münzautomaten RM5 HD Version Parallelprüfer mittels des "SEP"-Stecker (CN1)
an die CPU der Maschine anschließen, so wie nachfolgend dargestellt.
Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker :
D. Anschluss der Version Parallel-Prüfer mit Sorter
Ist ein Sorter vorhanden, wird der Münzautomat RM5 HD mittels "SEP"-Stecker (CN1)
an den Sorter und dann der Sorter an die CPU des Gerätes angeschlossen.
18
Abb. 11
Pin-Nr.
Bedeutung
1
Gnd
2
+Vcc
3
CH 5
4
CH 6
5
CH 7
Abb. 12
Pin-Nr.
Bedeutung
6
Sperrung
7
CH1
8
CH 2
9
CH 3
10
CH 4
