Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker :

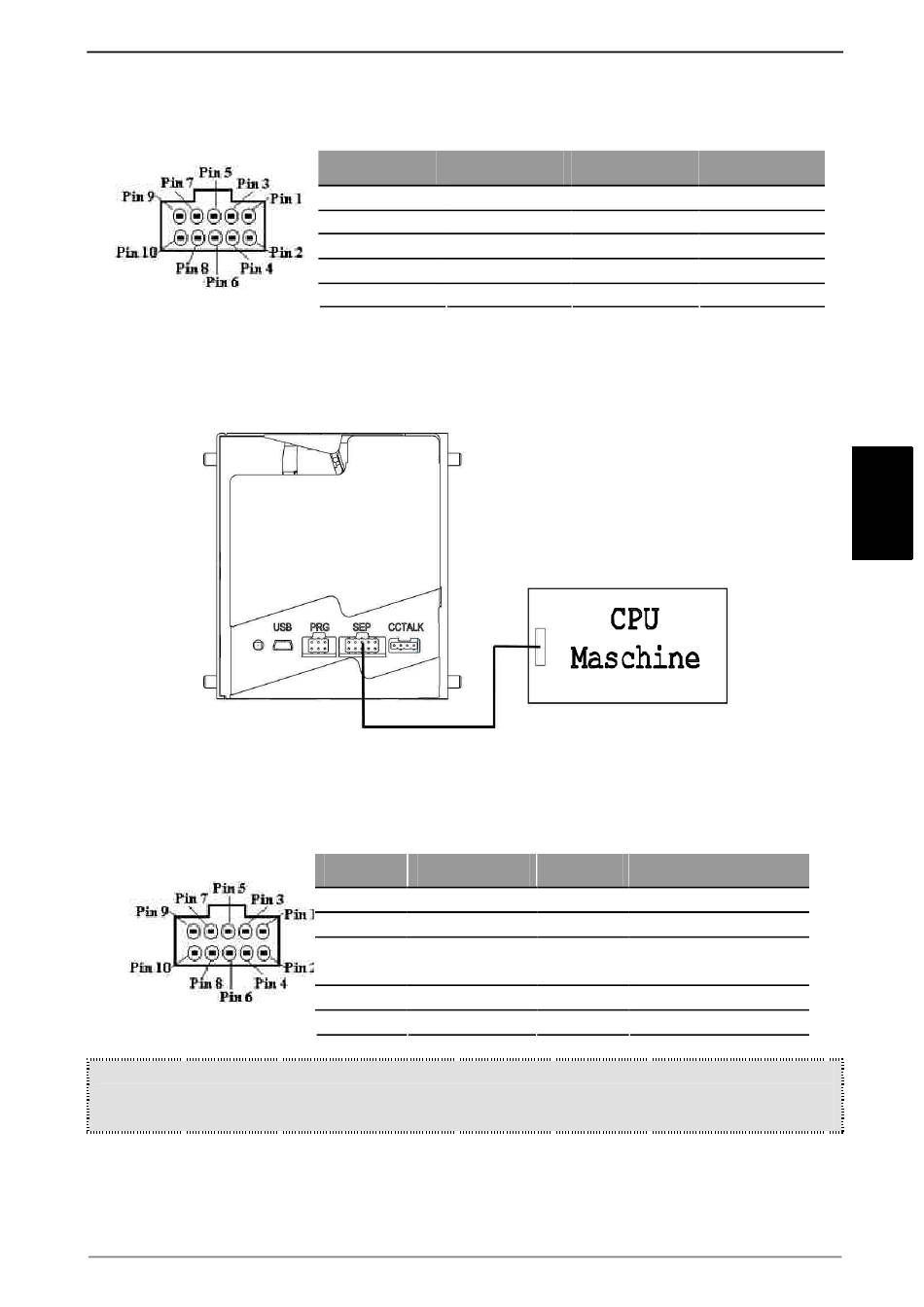

E. Anschluss der Version Totalisator
Den Münzautomaten RM5 HD Version Totalisator mittels des "SEP"-Steckers (CN1)
an die CPU des Gerätes anschließen, so wie nachfolgend dargestellt.
Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker :
N.B. Sowohl der Münzzähler als auch der Kredit können nach Belieben des Bedieners auf
die Pins 7 bis 10 umgestellt werden.
Die Standardeinstellungen von Werk sind als Default gekennzeichnet.
F. Anschluss der Version Totalisator mit Sorter
Ist ein Sorter vorhanden, wird der Münzautomat RM5 HD mittels "SEP"-Stecker (CN1)
an den Sorter und dann der Sorter an die CPU des Gerätes angeschlossen.
Pin-Nr.
Bedeutung
1
Gnd
2
+Vcc
3
B 1
4
B 2
5
B 3
Abb. 13
Pin-Nr.
Bedeutung
1
Gnd
2
+Vcc
3
-
4
-
5
-
Pin-Nr.
Bedeutung
6
Sperrung
7
8
9
10
Pin-Nr.
Bedeutung
6
Sperrung
7
-
CM Münzzähler
8
(Default)
9
CR Kredit (Default)
10
-
CH 1
CH 2
CH 3
CH 4
DE
19
