RM5 HD - Gebrauchshandbuch

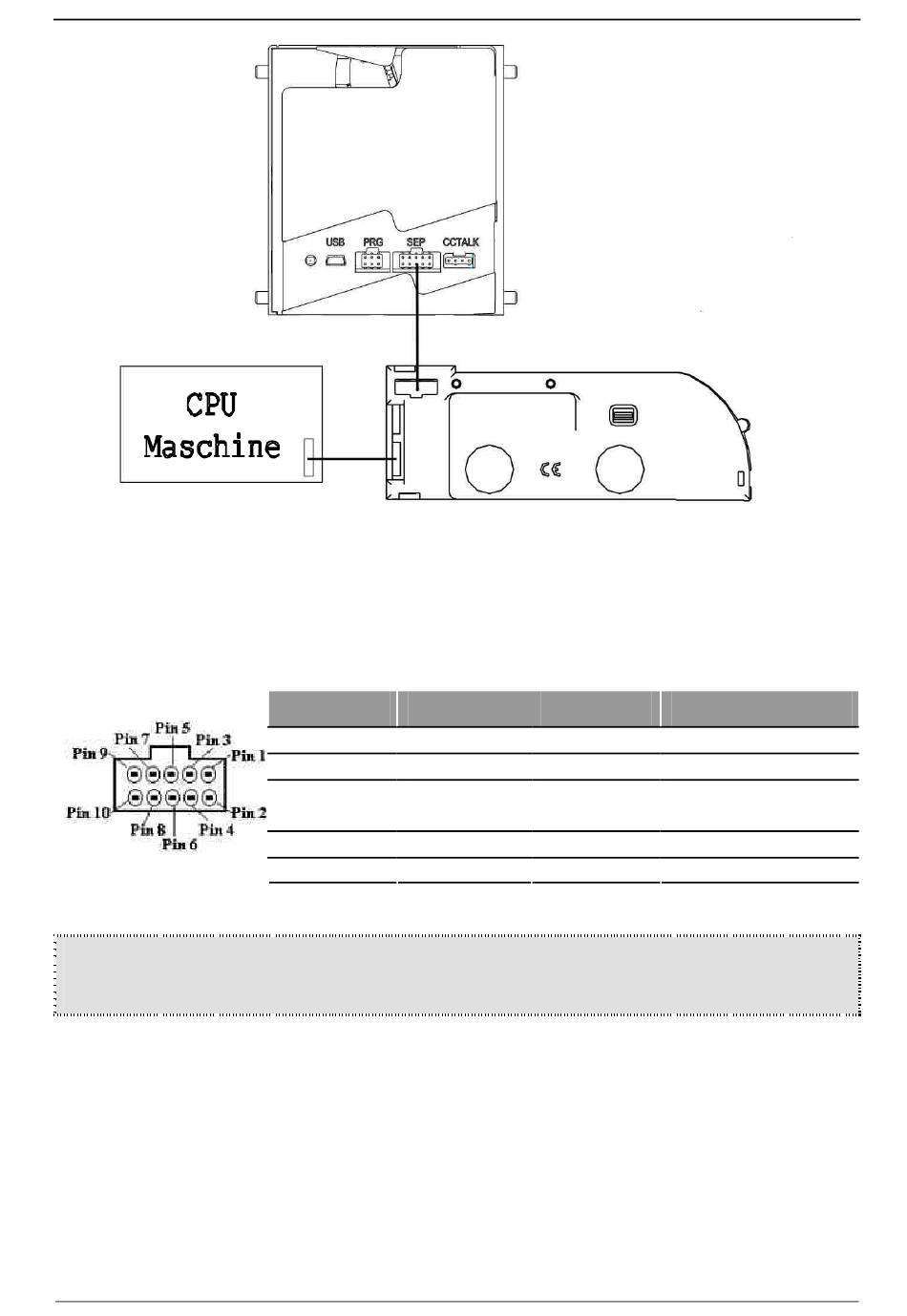

Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker:
N.B. Sowohl der Münzzähler als auch der Kredit können nach Belieben des Bedieners auf
die Pins 7 bis 10 umgestellt werden.
Die Standardeinstellungen von Werk sind als Default gekennzeichnet.
G. Anschluss des Virtual Dip Switch
Jeder elektronische Münzautomat RM5 HD, gleich welche Konfigurierung eingestellt
wurde, hat einen zusätzlichen seriellen Ausgang, der den Anschluss des Virtual Dip
Switch Gerätes ermöglicht, um eine Grundkonfigurierung des Münzautomaten
vornehmen zu können (siehe Kap. 6).
20
Abb. 14
Pin-Nr.
Bedeutung
1
Gnd
2
+Vcc
3
-
4
-
5
-
Pin-Nr.
Bedeutung
6
Sperrung
7
CM Münzzähler
8
(Default)
9
CR Kredit (Default)
10
-
-
