Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker:
Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker:

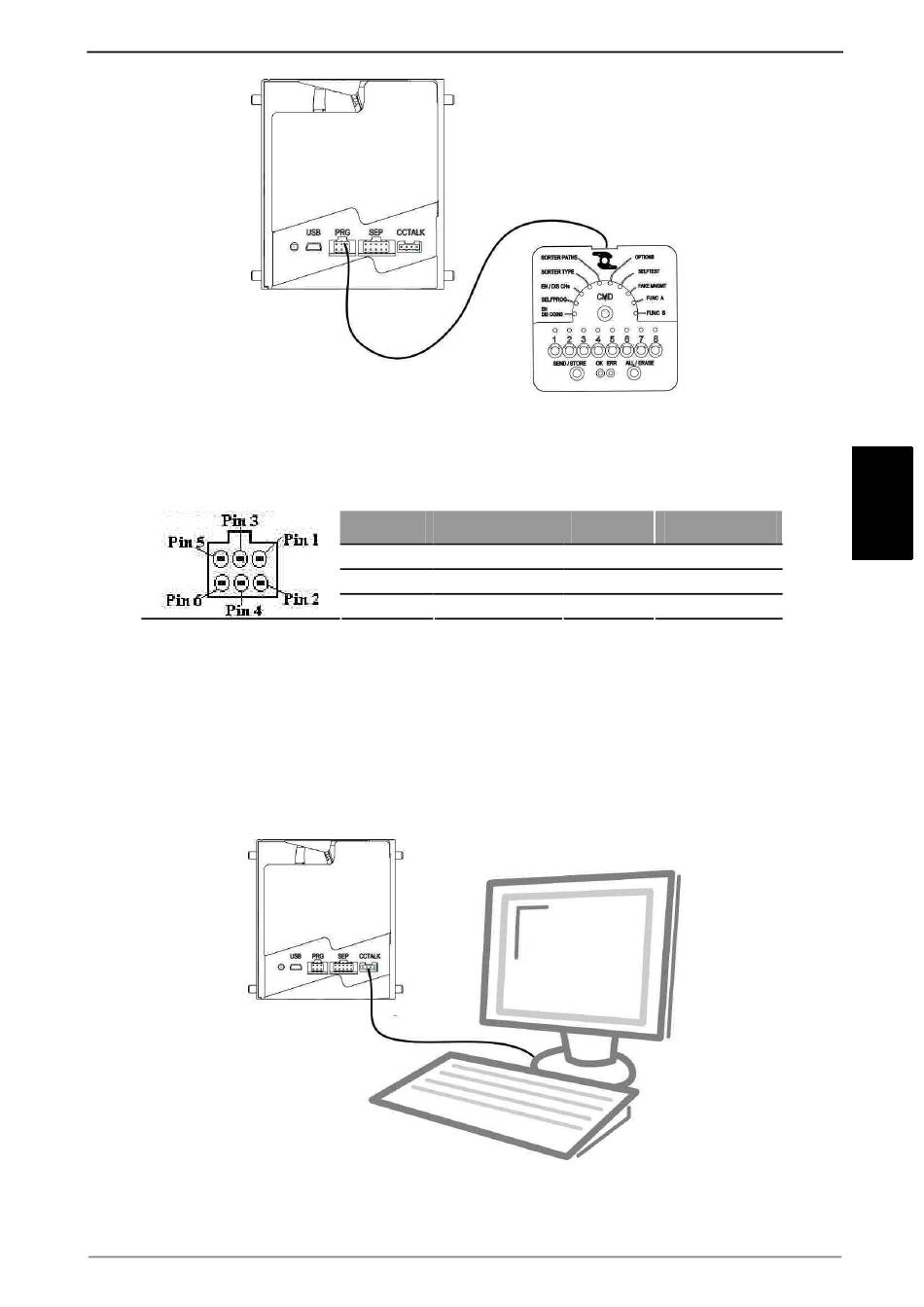

H. Anschluss an einen Personal Computer
RM5 HD kann mittels ccTalk-Stecker (CN2) an einen Personal Computer
angeschlossen werden. Dieser Anschluss ermöglicht es, RM5 HD in all seinen
Funktionen über das Multiconfig-Programm (siehe Kapitel 6) konfigurieren zu können.
Die nachfolgende Tabelle enthält die Pin-Nummerierungen für den interessierenden
Anschlussstecker.
Abb. 15
Pin-Nr.
Bedeutung
1
Gnd
2
+ 5 Vdc
3
TX
Abb. 16
Pin-Nr.
Bedeutung
4
RX
5
N.B.
6
N.B.
DE
21
