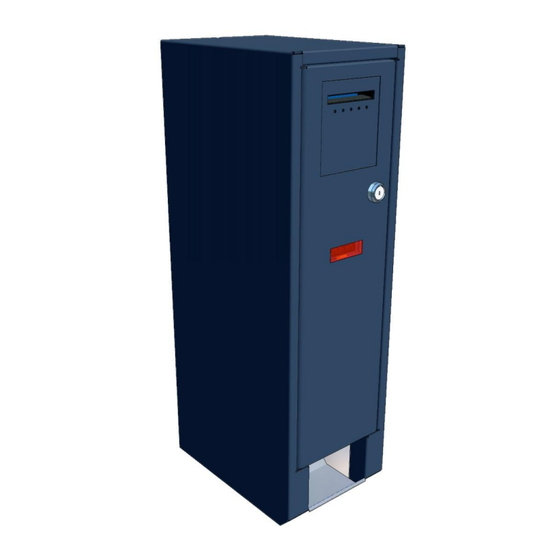

- Seite 1 Betriebsanleitung 182-7XXX Version 1.1 Arcade III Wechsler Modell: 182-7XXX Handbuch Version 1.1 / Okt. 2011 Aachener Strasse 122 52477 Alsdorf Deutschland Telefon: 02404 - 98 680 Fax: 02404 - 98 68 68 E-Mail: info@suzohapp.de Web: www.suzo.de...
- Seite 2 Betriebsanleitung 182-7XXX Version 1.1 1. Einleitung Wir gratulieren Ihnen zum Kauf Ihres Wechslers. Mit diesem Produkt wechseln Sie einfach und flexibel Geld. Der Wechsler hat einen Banknotenleser zum Wechseln von Banknoten in Münzen oder in Token. Der Wechsler hat innen ein oder zwei Hopper, die verwendet werden, um Münzen auszugeben. Der Wechsler hat ein 6-stelliges Display, das den Zahlungsvorgang anzeigt.
- Seite 3 Betriebsanleitung 182-7XXX Version 1.1 2. Den Wechsler aufbauen 1. Öffnen Sie die Maschine, entfernen Sie die Hoppereinheit, den Banknotenbehälter und den Banknotenleser. Entfernen Sie das Kabel vom Banknotenleser. 2. Im Anhang finden Sie eine Darstellung der Aufbauanweisung. 3. Verwenden Sie die mitgelieferte Anschraubanweisung, um die Bohrungen richtig zu platzieren. 4.
- Seite 4 Betriebsanleitung 182-7XXX Version 1.1 3. Allgemeiner Gebrauch des Wechslers 3.1. Wechslerbetrieb Danach zeigt das Display Daten darüber an, welche Banknoten vom Wechsler akzeptiert werden. Wenn der/die Hopper mit Münzen befüllt wurde(n), ist der Wechsler betriebsbereit. Wenn der Wechsler fast leer ist, werden keine weiteren Banknoten mehr vom Banknotenleser akzeptiert.
- Seite 5 Betriebsanleitung 182-7XXX Version 1.1 3.3. Schnelleinstellungen Daten initialisieren Diese Tabelle zeigt die allgemeinen Einstellungen für den Arcade-Wechsel an. In den meisten Fällen vereinfacht dies die gewünschten Einstellungen zu erreichen und den Wechslerbetrieb zu starten. Wenn die von Ihnen gewünschte Einstellung nicht in der Tabelle enthalten ist, wählen Sie diejenige Einstellung aus, die dieser am nächsten kommt und fahren Sie mit dem folgenden Abschnitt fort, um die erforderlichen Änderungen vorzunehmen.
- Seite 6 Betriebsanleitung 182-7XXX Version 1.1 4. Wechsler programmieren Die folgenden Kapitel verstehen sich als Anleitung, falls die Standardwechslereinstellung nicht zu Ihrer Zufriedenheit ist. Bevor Sie die Programmierung des Wechslers starten, stellen Sie sicher, dass der Hopper für die gewünschten Münzen konfiguriert ist und der Banknotenleser bereit ist, die richtigen Banknoten zu akzeptieren. Jetzt können Sie den Wechsler programmieren.
-
Seite 7: Passwort Eingeben
Betriebsanleitung 182-7XXX Version 1.1 Wenn Sie den Mindestwert auf 11 Cent einstellen, wird der Restwert auf 0 zurückgesetzt. Wenn Sie einen Restwert haben, bleibt dieser für 2 Minuten bestehen. 4.2. Zähler anzeigen und zurücksetzen Mit den folgenden Menüpunkten können Sie die Zähler prüfen und diese zurücksetzen. Sie können die Zähler erst zurücksetzen, nachdem Sie das Passwort eingegeben haben (siehe Abschnitt 4.3). - Seite 8 Betriebsanleitung 182-7XXX Version 1.1 4.4. Pin-Code (Passwort) eingeben Wenn Sie das Passwort ändern möchten, greifen Sie zuerst auf die passwortgeschützten Menüpositionen zu, wie unter 4.3beschrieben. Drücken Sie dann die blaue Taste, bis Sie zu der Position PASSUd(PASSWORT ÄNDERN) gelangen. [KaNge Drücken Sie die grüne Taste, um den Wert der Ziffer zu ändern und die gelbe Taste, um den Cursor zu bewegen.
- Seite 9 Betriebsanleitung 182-7XXX Version 1.1 Wenn der Kunde z. B. zuerst 90 Cent und dann eine 20-Cent-Münze einzahlt. Wenn Sie einen Hopper mit Münzen mit einem Wert von 1 Pfund haben, dann verbleibt nach der Auszahlung ein Restwert von 10 Cent. Wenn Sie jetzt den Minimalwert auf 10 Cent setzen, bleibt dieser Restwert für eine zweite Auszahlung stehen.
- Seite 10 4.12. Plastiktoken Mit dem Arcade III Wechsler ist es möglich, Plastiktoken auszubezahlen. Dies ist nur in Kombination mit einer Dual Cube Hopper-Einheit möglich. In der Dual Cube Hopper-Einheit können Plastiktoken nur im vorderen Hopper verwendet werden. Stellen Sie sicher, dass Sie den richtigen Cube Hopper verwenden: 10-1750-XX. Dieser Hopper wurde speziell für Pastiktoken angefertigt.
- Seite 11 Betriebsanleitung 182-7XXX Version 1.1 Jetzt können Sie den Tiefstandalarm mit der grünen Taste einschalten. etzt können Sie den Tiefstandalarm mit der gelben Taste ausschalten. Wenn die Zahl sichtbar ist, ist der Tiefstandalarm aktiviert. Wenn Sie einen Bindestrich sehen, ist der Tiefstandalarm ausgeschaltet. Drücken Sie zweimal die rote Taste, um das Menü zu verlassen. Wenn (ALARM HOPPER 1/2) angezeigt wird, wird für Hopper 1 und Hopper 2 eine Warnung in der ALArN8...
- Seite 12 Betriebsanleitung 182-7XXX Version 1.1 5. Banknotenleser Der Wechsler kann mit verschiedenen Arten von Banknotenlesern ausgestattet werden. Hierbei können Trilogy oder Innovative NV9 eingesetzt werden. 5.1. Trilogy Der Banknotenleser hat einen Diagnosemodus. Dieser Modus kann mit einer Taste aktiviert werden. Die Taste befindet sich auf der linken Seite des Banknotenlesers (von der Vorderseite des Gerätes aus gesehen).
- Seite 13 Betriebsanleitung 182-7XXX Version 1.1 Wiederholtes Banknotenleser fühlt einen Entfernen Sie das Oberteil des schnelles Blinken Manipulationsversuch oder der Banknotenlesers und reinigen Sie den Antimanipulationssensor (OAS) ist Antimanipulationssensor (OAS). Die Position schmutzig. des Sensors befindet sich am oberen Teil zwischen dem zweiten und dritten Rad am äußersten Teil der Führung (links und rechts).
- Seite 14 Betriebsanleitung 182-7XXX Version 1.1 Anschlüsse und Tasten Der NV9 USB Schnittstellenanschluss befindet sich auf der linken Seite des Gerätes. Der NV9 hat an der Oberseite eine Konfigurationstaste. Diese Taste hat verschiedene Funktionen. Eine der Funktionen ist es, die richtige Konfiguration des Banknotenlesers zu steuern. Diese kann wie folgt ausgewählt werden.
- Seite 15 Betriebsanleitung 182-7XXX Version 1.1 Auswurf der Banknoten vorliegt, nach dem Akzeptieren. Banknoten werden nicht Kein Strom Stellen Sie sicher, dass die richtige Spezifikation für eingezogen (keine den Strom auf dem Prüfer angewandt wird. Blenden-LED's) Falsches Durch Doppelklicken der Konfigurationstaste oben Kommunikationsprotokoll ist auf dem Prüfer, können Sie das Protokoll prüfen.
- Seite 16 Betriebsanleitung 182-7XXX Version 1.1 7. Evolution Hopper 7.1. Münzgrößen Euro Münzen € Münzgrößen (mm) Farbe Art. Nr. Führungstyp Durchmesser Dicke 21.01 – 30.00 1.25 – 3.30 Standard EV01000 19.00 – 26.40 1.50 – 2.50 Euro Gelb EV01003 16.25 – 20.90 1.00 –...
- Seite 17 Betriebsanleitung 182-7XXX Version 1.1 8. Cube Hopper (182-5000) 8.1. Abbau Entfernen der Scheibe 1. Schieben Sie den roten Schalter an der Rückseite auf die „untere“ Position. 2. Entfernen Sie den Münzbehälter, indem Sie diesen nach oben schieben und heben Sie den Behälter aus der Plattform heraus.
- Seite 18 Betriebsanleitung 182-7XXX Version 1.1 8.3. Allgemeine Hopper Münzkonfiguration Der Cube Hopper kann für eine große Anzahl verschiedener Münzen verwendet werden. Die einzigen Teile, die getauscht werden müssen sind, die Münzeinlegeplatte und die Hopperscheibe. Mögliche Konfigurationen finden Sie in den Aufstellungen unten. Münzeinlegeplatte Durchmesser Art.
- Seite 19 Betriebsanleitung 182-7XXX Version 1.1 9. Wechsler-Menü-System Drücken Sie die blaue Taste, um die Menüpunkte nacheinander aufzurufen. Wenn Sie die blaue Taste länger als 1 Sekunde halten, können Sie die Menüpunkte rückwärts aufrufen. Ändern Sie die Einstellungen, indem Sie die gelbe und grüne Taste drücken. Drücken Sie die rote Taste, um das Menü zu verlassen. Zählermodi Maxi v1.1d Wechsler Software Version...
- Seite 20 Betriebsanleitung 182-7XXX Version 1.1 Dollar, leer oder 8pNd88 Token. 888888 8t0+88 Münzwert 0,10 Stellen Sie den Münzwert ein [0iN8i ualue8 8880,10 Banknoten- Stellen Sie ein, welche Währungsbezeichnung bei 888a88 [ur888 8eur88 Annahmewert, Euro, der Banknotenanzeige angegeben werden soll. 8us888 Pfund, US-Dollar, leer 8pNd88 oder Token.
-
Seite 21: Fehlerbehebung
Betriebsanleitung 182-7XXX Version 1.1 10. Fehlerbehebung Keine Anzeige Prüfen Sie das Stromkabel. Ist es in der Steckdose eingesteckt? Ist es in der Maschine eingesteckt? Prüfen Sie den Ein-/Ausschalter des Wechslers . Prüfen Sie den Stromanschluss an der Hauptplatine. Es werden keine Münzen akzeptiert Der Anschluss des Münzlesers ist lose. -
Seite 22: Garantie
Betriebsanleitung 182-7XXX Version 1.1 12. Garantie Wir danken Ihnen, dass Sie sich zum Kauf dieses Suzo-Produktes entschieden haben. Sollten Sie Garantieleistungen zu diesem Produkt benötigen, können Sie Suzo International kontaktieren. Bevor Sie Suzo kontaktieren, raten wir Ihnen dieses Produkthandbuch sorgfältig zu lesen. 12.1. -
Seite 23: Explosionszeichnung
Betriebsanleitung 182-7XXX Version 1.1 13. Explosionszeichnung Seite 22... - Seite 24 Betriebsanleitung 182-7XXX Version 1.1 13.1. Münzannahme und Banknotenleser Trilogy Seite 23...
- Seite 25 Betriebsanleitung 182-7XXX Version 1.1 13.1. Hopper Einheiten 182-0730 Cube Hopper Halterungsbaugruppe Evolution Hopper Seite 24...
