4.2

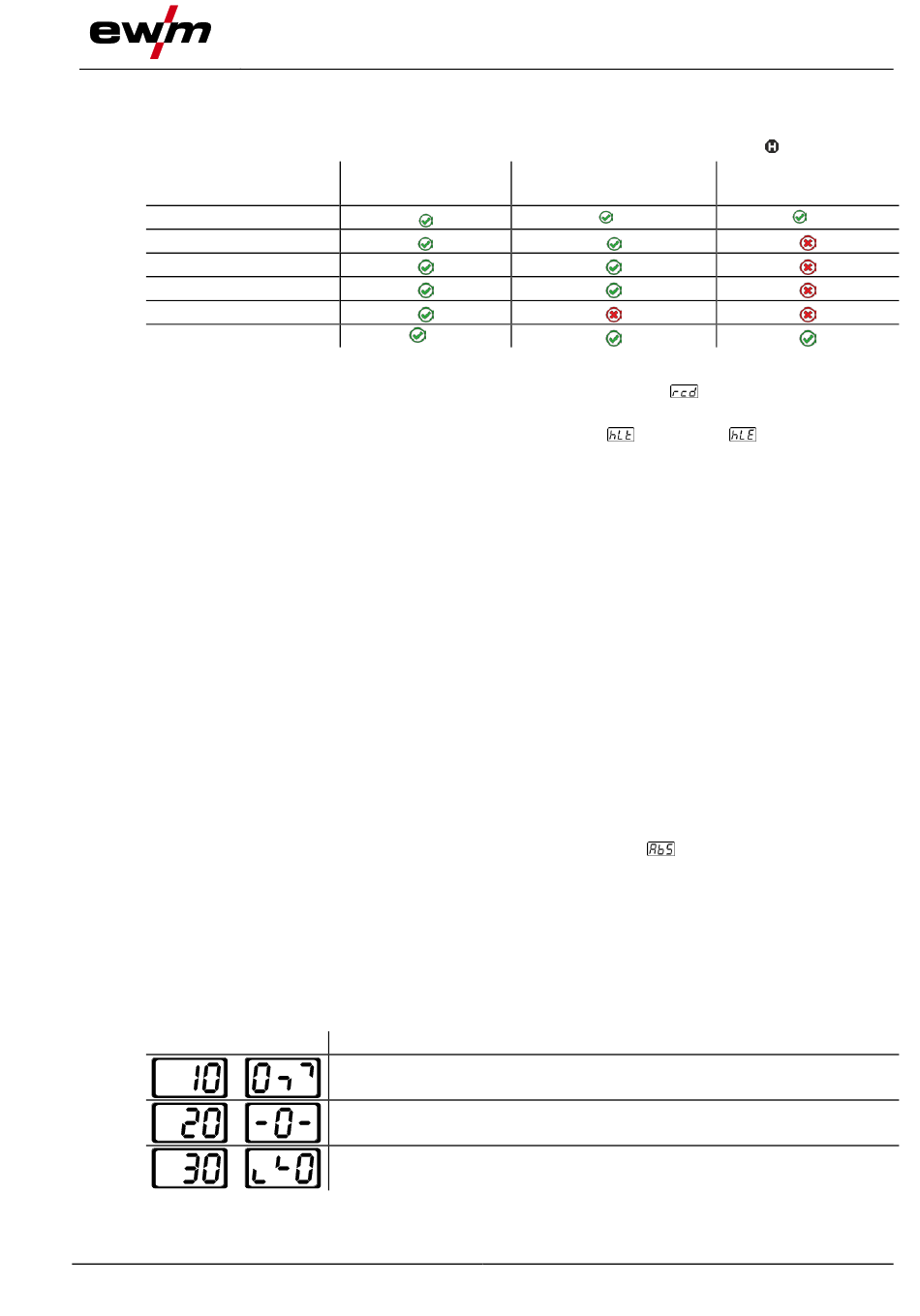

Geräteanzeige
Folgende Schweißparameter können vor (Sollwerte), während (Istwerte) oder nach dem Schweißen
(Holdwerte) angezeigt werden. Die Anzeige der Holdwerte wird durch die Signalleuchte
Parameter
Schweißstrom
Parameter-Zeiten
Parameter-Ströme
Frequenz, Balance
JOB-Nummer
Schweißspannung
[1]
nicht bei E-Hand-Schweißen
[2]
Die Schweißstrom-Istwertanzeige für E-Hand kann mit dem Parameter
werden.
[3]
Das Verhalten der Holdwertanzeige, kann über die Parameter
legt werden.
Die Einstellungen erfolgen im Gerätekonfigurationsmenü > siehe Kapitel 5.9.
Die im Funktionsablauf der Gerätesteuerung einstellbaren Parameter sind von der angewählten Schweiß-
aufgabe abhängig. Dies bedeutet, wenn z. B. keine Puls-Variante angewählt wurde, sind im Funktionsab-
lauf auch keine Pulsparameter einstellbar.
4.3
Bedienung der Gerätesteuerung
4.3.1
Hauptansicht
Nach dem Einschalten des Gerätes oder dem Beenden einer Einstellung wechselt die Gerätesteuerung
zur Hauptansicht. Dies bedeutet, dass die zuvor gewählten Einstellungen übernommen (ggf. durch Sig-
nalleuchten angezeigt) und der Sollwert der Stromstärke (A) in der linken Schweißdatenanzeige darge-
stellt wird. In der rechten Anzeige wird je nach Vorauswahl der Sollwert für Schweißspannung (V) ange-
zeigt. Die Steuerung wechselt nach 4 s wieder zur Hauptansicht zurück.
4.3.2
Schweißstromeinstellung (absolut / prozentual)
Die Schweißstromeinstellung erfolgt mit dem Steuerungsknopf (Click-Wheel).
Die Schweißstromeinstellung kann prozentual (abhängig vom Hauptstrom) oder absolut erfolgen:
WIG:
Start-, Absenk- oder Endstrom und Fußfernstelleruntergrenze.
E-Hand: Hotstart-Strom.
Die Auswahl erfolgt im Gerätekonfigurationsmenü über den Parameter
4.3.3
Einstellung der Schweißparameter im Funktionsablauf
Die Einstellung eines Schweißparameters im Funktionsablauf erfolgt durch Drücken (Anwahl) und Drehen
(Navigation zum gewünschten Parameter) des Click-Wheels. Durch nochmaliges Drücken wird der ge-
wählte Parameter zur Einstellung ausgewählt (Parameterwert und entsprechende Signalleuchte blinken).
Durch anschließendes Drehen wird der Parameterwert eingestellt.
Während der Schweißparametereinstellung blinkt der einzustellende Parameterwert in der linken
Anzeige. In der rechten Anzeige wird ein Parameterkürzel bzw. eine Abweichung des vorgegebenen
Parameterwertes nach oben oder unten symbolisch dargestellt:
Anzeige
099-00T501-EW500
20.02.2024
Gerätesteuerung - Bedienelemente
Vor dem Schweißen
(Sollwerte)
[1]
Bedeutung
Parameterwert erhöhen
Um die Werkseinstellungen wieder zu erreichen.
Werkseinstellung (Beispiel Wert = 20)
Parameterwert ist optimal eingestellt
Parameterwert verringern
Um die Werkseinstellungen wieder zu erreichen.
Während dem Schweißen
(Istwerte)
[2]
für WIG und
> siehe Kapitel 5.9.
Geräteanzeige
angezeigt:
Nach dem Schweißen
(Holdwerte)
[3]
ein- oder ausgeschaltet
für E-Hand festge-
21
