Gerätesteuerung - Bedienelemente

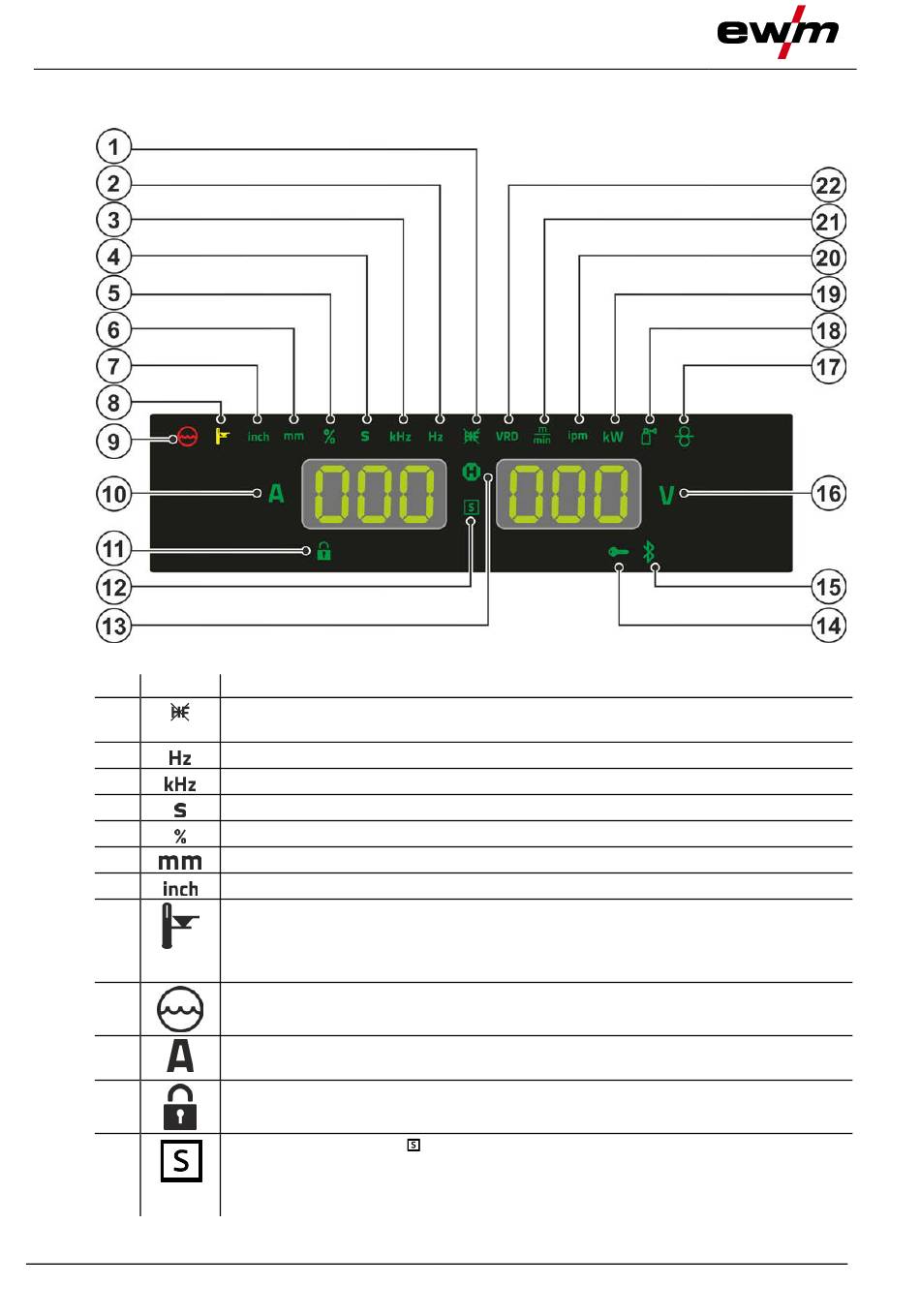

Übersicht Steuerungsbereiche
4.1.2
Steuerungsbereich B
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
18
Beschreibung
0
Signalleuchte WIG-Lichtbogenzündung > siehe Kapitel 5.1.6.
Signalleuchte leuchtet: Zündungsart Liftarc aktiv.
Signalleuchte Anzeigewert in Einheit Hertz
Signalleuchte Anzeigewert in Einheit Kilohertz
Signalleuchte Anzeigewert in Einheit Sekunde
Signalleuchte Anzeigewert in Einheit Prozent
Signalleuchte Anzeigewert in Einheit Millimeter
Signalleuchte Anzeigewert in Einheit Inch
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Kühlmittelstörung
Signalisiert Druckverlust bzw. Kühlmittelmangel im Kühlmittelkreislauf.
Signalleuchte Schweißstrom
Anzeige des Schweißstroms in Ampere.
Signalleuchte Sperrfunktion > siehe Kapitel 4.3.6
Signalleuchte Funktion
Signalisiert, dass in Umgebung mit erhöhter elektrischer Gefährdung Schweißen mög-
lich ist (z.B. in Kesseln). Leuchtet die Signalleuchte nicht, so ist unbedingt der Service
zu verständigen.
Abbildung 4-3
-Zeichen
099-00T501-EW500
20.02.2024
