HP Designjet HD Pro Scanner Anleitung Zum Zusammenbau Seite 7

13

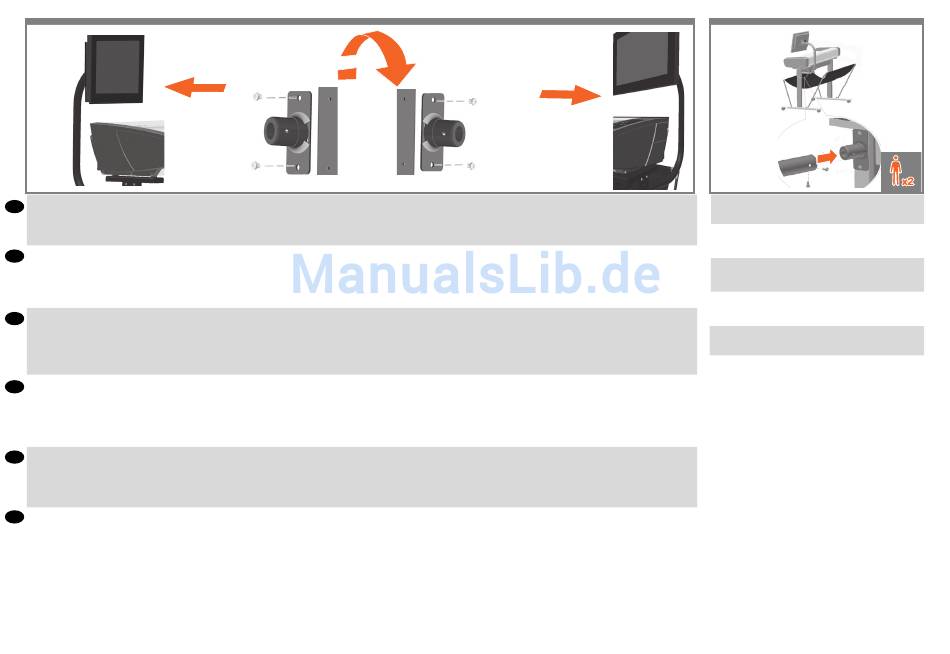

At this point you must decide on which side you are going to fit the panel PC assembly. This can be fitted on the left or right side of the stand. The next steps, explain how to fit the panel PC assembly At this point you must decide on which side you are going to fit the panel PC assembly. This can be fitted on the left or right side of the stand. The next steps, explain how to fit the panel PC assembly
EN
when the panel PC touch screen is located on the right side of the stand. To fit the panel PC assembly to the left side of the stand, using the same parts, just 'mirror' the assembly procedure. when the panel PC touch screen is located on the right side of the stand. To fit the panel PC assembly to the left side of the stand, using the same parts, just 'mirror' the assembly procedure.
IMPORTANT: Attach the arm bracket to the stand using two M5X14 screws. If you are fitting the panel PC touch screen on the left side of the stand, rotate the arm bracket 180º. IMPORTANT: Attach the arm bracket to the stand using two M5X14 screws. If you are fitting the panel PC touch screen on the left side of the stand, rotate the arm bracket 180º.
A ce stade, vous devez décider de quel côté vous allez placer l'assemblage du PC du panneau. Il peut être placé à droite ou à gauche du socle. Les étapes suivantes expliquent comment placer A ce stade, vous devez décider de quel côté vous allez placer l'assemblage du PC du panneau. Il peut être placé à droite ou à gauche du socle. Les étapes suivantes expliquent comment placer
FR
l'assemblage du PC du panneau lorsque l'écran tactile est situé à droite du socle. Pour le placer à gauche du socle, en utilisant les mêmes pièces, suivez les procédures d'assemblage avec un effet l'assemblage du PC du panneau lorsque l'écran tactile est situé à droite du socle. Pour le placer à gauche du socle, en utilisant les mêmes pièces, suivez les procédures d'assemblage avec un effet
« miroir ». « miroir ».
IMPORTANT: Fixez le support de bras au socle en utilisant deux vis M5X14. Si vous placez l'écran tactile du PC du panneau sur la gauche du socle, faites pivoter le support de bras de 180º. IMPORTANT: Fixez le support de bras au socle en utilisant deux vis M5X14. Si vous placez l'écran tactile du PC du panneau sur la gauche du socle, faites pivoter le support de bras de 180º.
Nun müssen Sie entscheiden, auf welcher Seite die PC-Konsoleneinheit angebracht werden soll. Sie kann auf der linken oder rechten Seite des Sockels angebracht werden. In den nächsten Schritten Nun müssen Sie entscheiden, auf welcher Seite die PC-Konsoleneinheit angebracht werden soll. Sie kann auf der linken oder rechten Seite des Sockels angebracht werden. In den nächsten Schritten
DE
wird beschrieben, wie die PC-Konsoleneinheit befestigt wird, wenn sich der Touchscreen der PC-Konsoleneinheit an der rechten Seite des Sockels befindet. Um die PC-Konsoleneinheit links vom wird beschrieben, wie die PC-Konsoleneinheit befestigt wird, wenn sich der Touchscreen der PC-Konsoleneinheit an der rechten Seite des Sockels befindet. Um die PC-Konsoleneinheit links vom
Sockel zu befestigen, müssen Sie die Montageprozedur mit denselben Teilen seitenverkehrt durchführen. Sockel zu befestigen, müssen Sie die Montageprozedur mit denselben Teilen seitenverkehrt durchführen.
WICHTIG: Befestigen Sie die Halterung mit dem Sockel mithilfe von zwei M5X14-Schrauben. Wenn Sie den Touchscreen der PC-Konsoleneinheit auf der linken Seite des Sockels befestigen, WICHTIG: Befestigen Sie die Halterung mit dem Sockel mithilfe von zwei M5X14-Schrauben. Wenn Sie den Touchscreen der PC-Konsoleneinheit auf der linken Seite des Sockels befestigen,
drehen Sie die Halterung um 180 °. drehen Sie die Halterung um 180 °.
IT A questo punto è necessario decidere su quale lato installare il gruppo PC a pannello, ovvero se sul lato destro o sul lato sinistro del piedistallo. I passaggi successivi spiegano come fissare il A questo punto è necessario decidere su quale lato installare il gruppo PC a pannello, ovvero se sul lato destro o sul lato sinistro del piedistallo. I passaggi successivi spiegano come fissare il
gruppo PC a pannello quando lo schermo tattile è situato sul lato destro del piedistallo. Per fissare il gruppo PC a pannello al lato sinistro del piedistallo, utilizzando le stesse parti, eseguire in gruppo PC a pannello quando lo schermo tattile è situato sul lato destro del piedistallo. Per fissare il gruppo PC a pannello al lato sinistro del piedistallo, utilizzando le stesse parti, eseguire in
modo speculare la procedura di assemblaggio descritta in precedenza. modo speculare la procedura di assemblaggio descritta in precedenza.
IMPORTANTE: collegare la staffa del braccio al piedistallo utilizzando due viti M5X14. Se si installa lo schermo tattile del PC a pannello sul lato sinistro del piedistallo, ruotare la staffa del IMPORTANTE: collegare la staffa del braccio al piedistallo utilizzando due viti M5X14. Se si installa lo schermo tattile del PC a pannello sul lato sinistro del piedistallo, ruotare la staffa del
braccio di 180°. braccio di 180°.
En este punto, debe decidir en qué lado va a colocar el ensamblaje del PC del panel. Puede colocarlo en el lado izquierdo o en lado derecho de la base. En los pasos siguientes se explica cómo En este punto, debe decidir en qué lado va a colocar el ensamblaje del PC del panel. Puede colocarlo en el lado izquierdo o en lado derecho de la base. En los pasos siguientes se explica cómo
ES
se coloca el ensamblaje del PC del panel cuando la pantalla táctil de este se encuentra en el lado derecho de la base. Para colocar el ensamblaje del PC del panel en el lado izquierdo, utilice las se coloca el ensamblaje del PC del panel cuando la pantalla táctil de este se encuentra en el lado derecho de la base. Para colocar el ensamblaje del PC del panel en el lado izquierdo, utilice las
mismas piezas y 'copie' el procedimiento de montaje. mismas piezas y 'copie' el procedimiento de montaje.
IMPORTANTE: Acople el soporte del brazo a la base utilizando dos tornillos M5X14. Si va a colocar la pantalla táctil del PC del panel en el lado izquierdo, gire el soporte del brazo 180°. IMPORTANTE: Acople el soporte del brazo a la base utilizando dos tornillos M5X14. Si va a colocar la pantalla táctil del PC del panel en el lado izquierdo, gire el soporte del brazo 180°.
PT
Neste momento, é necessário decidir em qual lado montar o conjunto do PC do painel, no lado direito ou esquerdo do suporte. As próximas etapas explicam como montar o conjunto do PC do Neste momento, é necessário decidir em qual lado montar o conjunto do PC do painel, no lado direito ou esquerdo do suporte. As próximas etapas explicam como montar o conjunto do PC do
painel quando a tela de toque do PC está localizada no lado direito do suporte. Para montar o conjunto do PC do painel no lado esquerdo do suporte, usando as mesmas peças, basta 'espelhar' o painel quando a tela de toque do PC está localizada no lado direito do suporte. Para montar o conjunto do PC do painel no lado esquerdo do suporte, usando as mesmas peças, basta 'espelhar' o
procedimento de montagem. procedimento de montagem.
IMPORTANTE: Conecte o suporte do braço ao suporte usando dois parafusos M5x14. Se estiver montando a tela de toque do PC do painel no lado esquerdo do suporte, gire 180º o suporte do IMPORTANTE: Conecte o suporte do braço ao suporte usando dois parafusos M5x14. Se estiver montando a tela de toque do PC do painel no lado esquerdo do suporte, gire 180º o suporte do
braço. braço.
180°
M5×8 x 2
14
M5×8 x 2
Insert the monitor arm into the support brack and secure
using two screws.
Insérez le bras du PC du panneau sur le support de bras et
fixez-le avec deux vis.
Schieben Sie die Halterung der PC-Konsoleneinheit in
die stützende Halterung und befestigen Sie sie mit zwei
Schrauben.
Inserire il braccio del PC a pannello nella staffa del supporto
e fissarlo con due viti.
Inserte el brazo de PC del panel en el soporte de la base y
fíjelo con dos tornillos.
Insira o braço do PC do painel no suporte de apoio e fixe-o
usando dois parafusos.
