Außengeräte installieren
11.3.3
Leitungsarbeiten

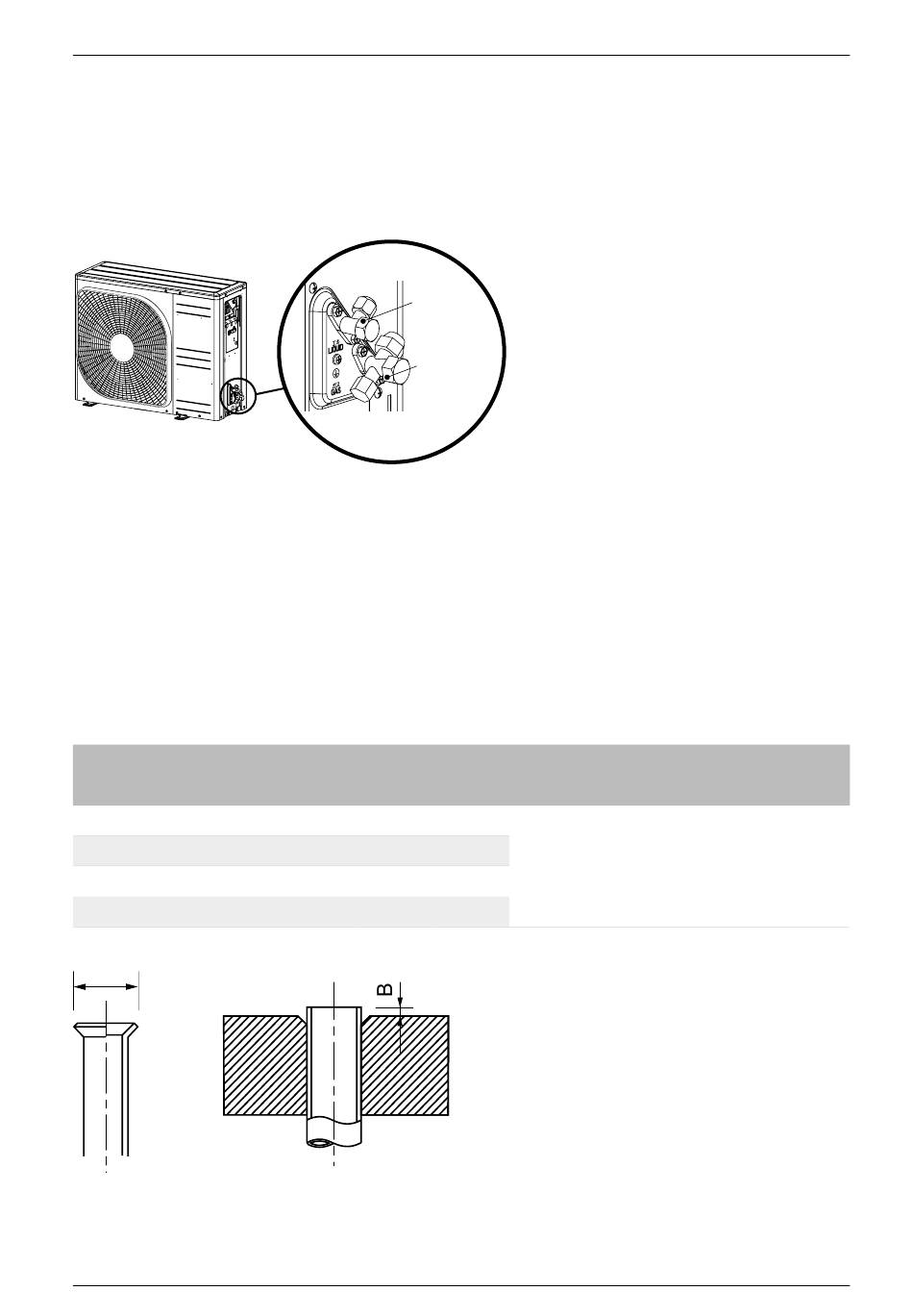

Kontrollieren, dass die Flüssigkeits- und Sauggas-Serviceventile vollständig geschlossen
●
sind.
Beim Arbeiten an der Leitung darauf achten, dass die Serviceventile komplett geschlossen
●
sind.
Bördelverbindung herstellen
Vorgehensweise
1. Die Bördelmuttern aus den Serviceventilen des Außengeräts herausnehmen und auf die Käl-
temittelleitungen setzen.
2. Die Rohre gemäß der nachstehenden Tabelle und Abbildung bördeln. Die Abmessungen der
Bördelverbindung für R32 weichen von den Abmessungen für herkömmliches Kältemittel ab.
Wir empfehlen speziell für R32 oder R410A entwickelte Bördelwerkzeuge zu verwenden.
Wenn herkömmliche Bördelwerkzeuge verwendet werden, die Abmessung des Überstands B
mithilfe einer Kontrollschablone anpassen.
Außendurchmesser, Kupferrohr
¼'' (Ø 6)
⅜'' (Ø 10)
½'' (Ø 12)
⅝'' (Ø 16)
A
154
Flüssigkeits-
Serviceventil
Sauggas-
Serviceventil
A 0–0,4
R32 oder R410A
9,1
13,2
16,6
19,7
Technisches Handbuch SX-Serie R32 | Ausgabe 12-02-2021 | 1224526
Überstand B
herkömmlich
0–0,5
1,0–1,5
