Innengeräte installieren

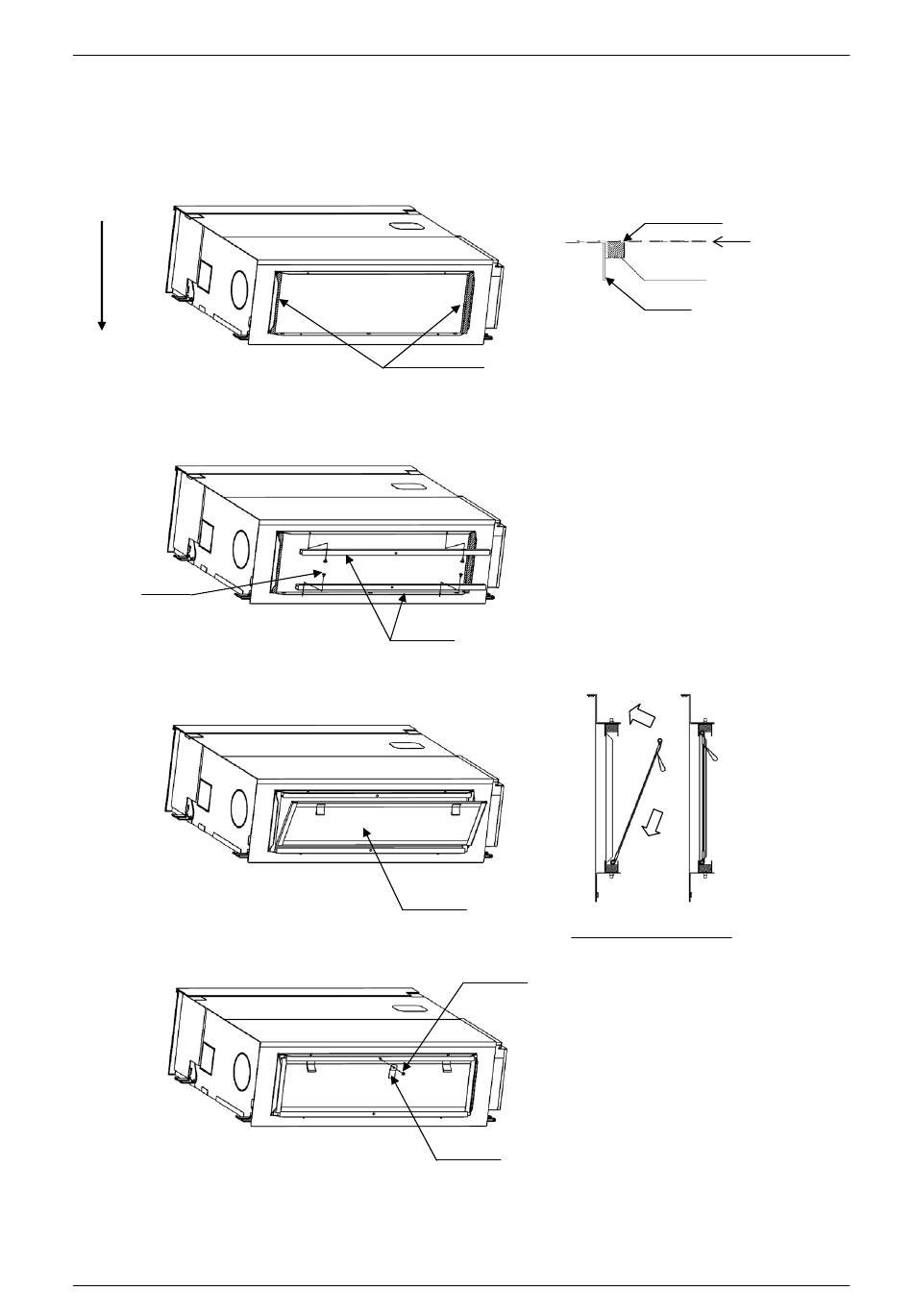

3. Montagepunkte
(1) Die Dämmung beidseitig an der Innenseite des Kanals einsetzen, so dass oben
und unten kein Spalt bleibt.
UNTEN
OBEN
(*) Nach dem Auspacken liegt das Gerät mit der Unterseite nach oben.
(2) Die Schienen auf beiden Innenseiten des Kanals mit den Schrauben befestigen.
Schraube
(3) Den Luftfilter an den Schienen einsetzen.
(4) Den Beschlag mit der Schraube auf der Schiene montieren.
144
(Gerät innen)
(Gerät außen)
Dämmung
Schiene
Luftfilter
Schraube
Beschlag
Technisches Handbuch SX-Serie R32 | Ausgabe 12-02-2021 | 1224526
Dämmung
Standard-Einschubstelle
für Dämmung
Kanal
#
$
"
Vorgehensweise beim Einsetzen
(**) Im montierten Zustand
befindet sich die Unterseite
des Geräts unten.
PJZ012D076
