Innengeräte installieren
Seitenpaneel (R/L) einbauen (nur bei Gerätemodellen SRK-ZSX-W)
Vorgehensweise
1. Das Seitenpaneel auf das Gerät führen und die 3 Sperren fixieren.
2. Das Seitenpaneel mit den 2 Schrauben befestigen.
Frontpaneel ausbauen

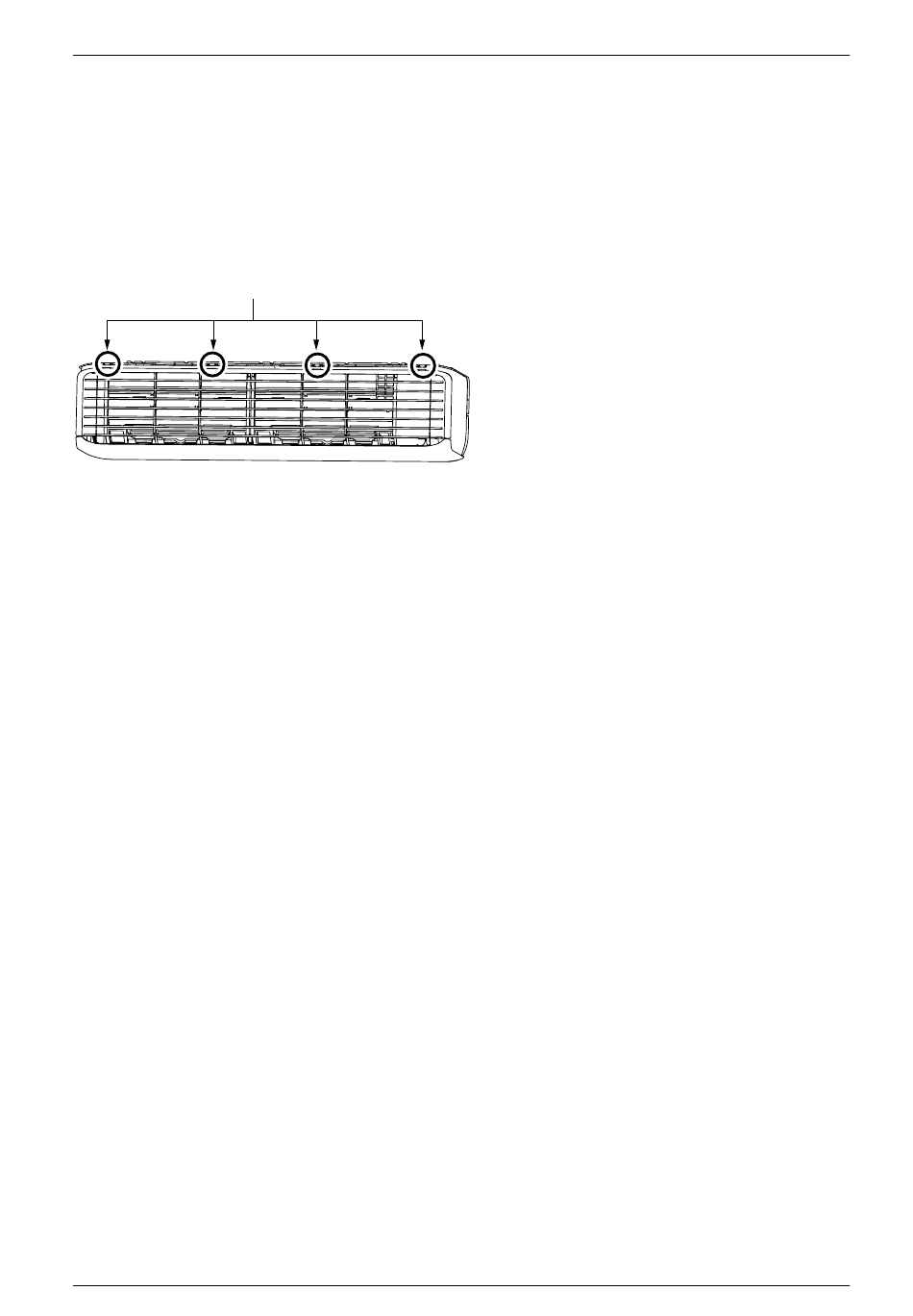

Draufsicht:
Sperre
Vorgehensweise
1. Das Seitenpaneel (R/L), das Lufteintrittspaneel, die Luftfilter und das Bodenpaneel ausbauen.
2. Die 3 Schrauben entfernen.
3. Die 4 oberen Sperren ausbauen. Daraufhin lässt sich das Frontpaneel entfernen.
Frontpaneel einbauen
Vorgehensweise
1. Das Frontpaneel auf das Gerät führen und die oberen 4 Sperren fixieren.
2. Das Frontpaneel mit den 3 Schrauben befestigen.
3. Das Bodenpaneel, das Seitenpaneel (R/L), das Lufteintrittspaneel und die Luftfilter montieren.
10.1.14 Anschluss für Adapterplatine SC-BIKN-E herstellen
Voraussetzung
Zur Montage der Kabelfernbedienung, Superlink usw. ist die Adapterplatine SC-BIKN-E
erforderlich.
Vorgehensweise
1. Das Lufteintrittspaneel, das Bodenpaneel und das rechte Seitenpaneel entfernen.
2. Die Steuerungsabdeckung entfernen. Die Schraube herausdrehen.
3. Ein Anschluss (mit CNS gekennzeichnet) ist für die Steuerungsplatine des Innengeräts vorge-
sehen. Beim Anschließen der Schnittstelle die Zusatzplatine mit dem Kabelsatz aus der Ad-
apterplatine SC-BIKN-E (optional erhältlich) sicher an der entsprechenden Klemme anschlie-
ßen. Den Kabelsatz mit der im Lieferumfang der SC-BIKN-E enthaltenen Klemme und
Schraube am Schaltkasten des Innengeräts befestigen.
118
Technisches Handbuch SX-Serie R32 | Ausgabe 12-02-2021 | 1224526
Schraube
Seitenpaneel (L)
Sperre
Seitenpaneel (L)
