4.3.19.8 Einheitshub
Mit dieser Funktion wird der prozentuale Öffnungsweg des Ventils eingestellt, d.h. welcher maximale prozentuale Öffnungs- bzw.
Schließvorgang des Ventils zu einem Zeitpunkt möglich ist (maximale Ventilbewegung in einem Messzyklus).
4.3.19.9 Minimale Öffnung
Funktion für die Einstellung des minimalen Öffnungswertes des Ventils. Unterhalb dieses Wertes wird das Ventil nicht geschlossen.
4.3.19.10 Witterungssteuerung
Mit diesem Parameter ist es möglich, die Solltemperatur des Ventils auf die entsprechenden externen Temperaturwerte
einzustellen. Damit die Witterungsfunktion aktiv ist, muss der externe Sensor an einem nichtsonnigen und wettergeschützten Ort
angebracht werden. Sobald der Sensor installiert und angeschlossen ist, muss die Witterungsfunktion im Menü des Reglers
aktiviert werden. Ausgehend von den Sollwerten werden die Werte für die Zwischenpunkte berechnet.

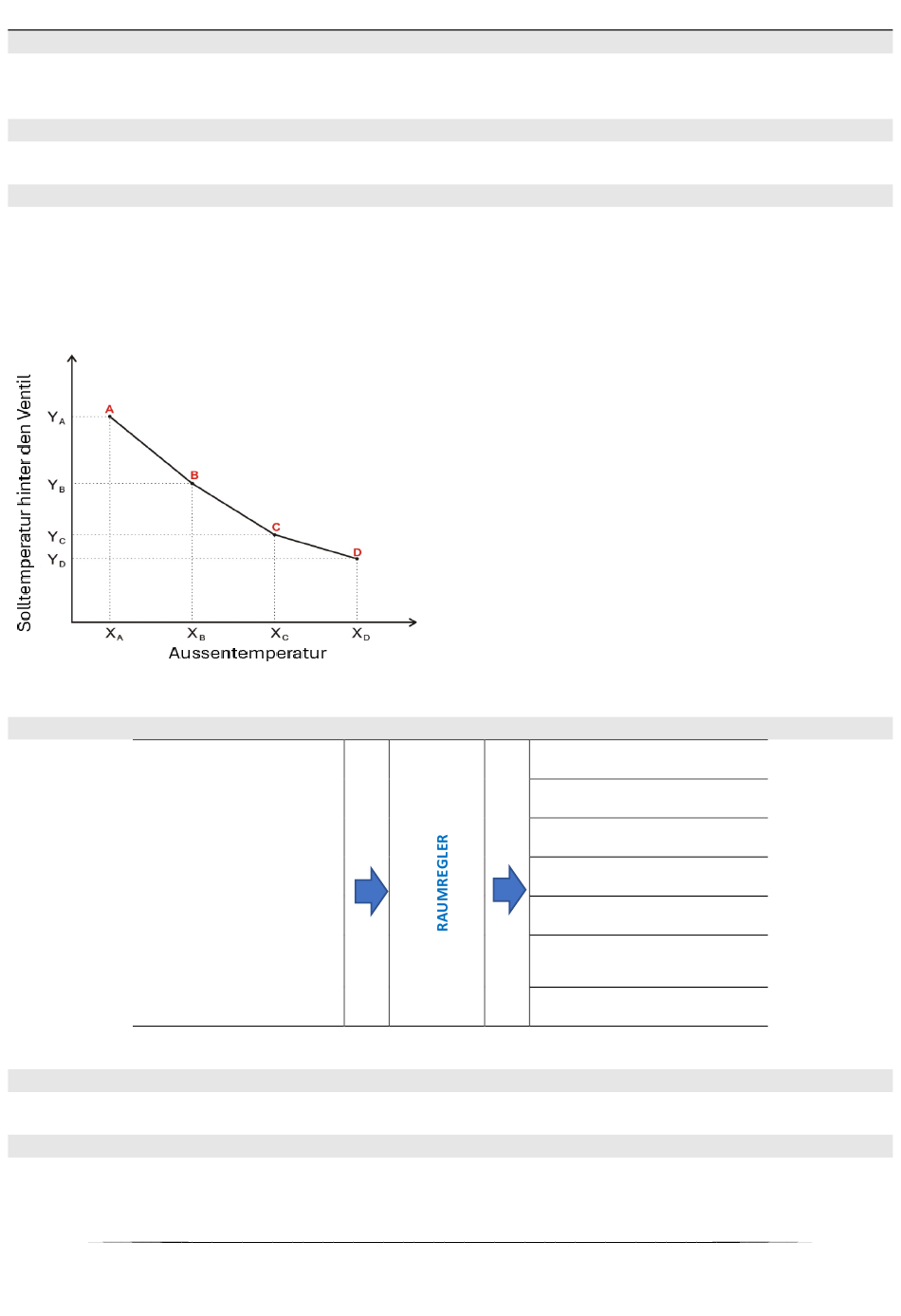

TEMP. FÜR -20 TEMP. FÜR -10 TEMP. FÜR 0 TEMP. FÜR 10
YA, YB, YC, YD – Ventil-Solltemperaturen für die jeweiligen Außentemperaturen: XA, XB, XC, XD.
4.3.19.11 Raumregler
EINGEBAUTES VENTIL 1
4.3.19.11.1 Aus
Wählen Sie diese Option, wenn Sie nicht möchten, dass der Raumregler den Betrieb des Ventils beeinflusst.
4.3.19.11.2 Standard-Regler
Diese Option wählen, wenn das Ventil von einem Zweipunkt-Raumregler gesteuert wird (ohne RS-Kommunikation).
Heizkurve - dies ist die Kurve, nach der die Solltemperatur des
Reglers in Abhängigkeit von der Außentemperatur bestimmt wird.
In unserem Regler wird diese Kurve auf der Grundlage von vier
Solltemperaturen für die entsprechenden Außentemperaturwerte
erstellt. Die Solltemperaturen müssen für Außentemperaturen von
-20ºC, -10ºC, 0ºC und 10ºC ermittelt werden.
Je mehr Punkte die Kurve bilden, desto genauer ist die
Kurve und desto flexibler kann sie gestaltet werden. In unserem Fall
scheinen vier Punkte ein sehr guter Kompromiss für eine hohe
Genauigkeit und für eine einfache Einstellung des Kurvenverlaufs zu
sein.
In unsere m Beispiel:
XA = -20ºC, XB = -10ºC,
Standard-Regler
Regler TECH RS
Temperaturabsenkung
Raumtemperaturen
Änderung der Solltemperatur
28
XC = 0ºC, XD = 10ºC,
Aus
Regler RS
Differenz der
