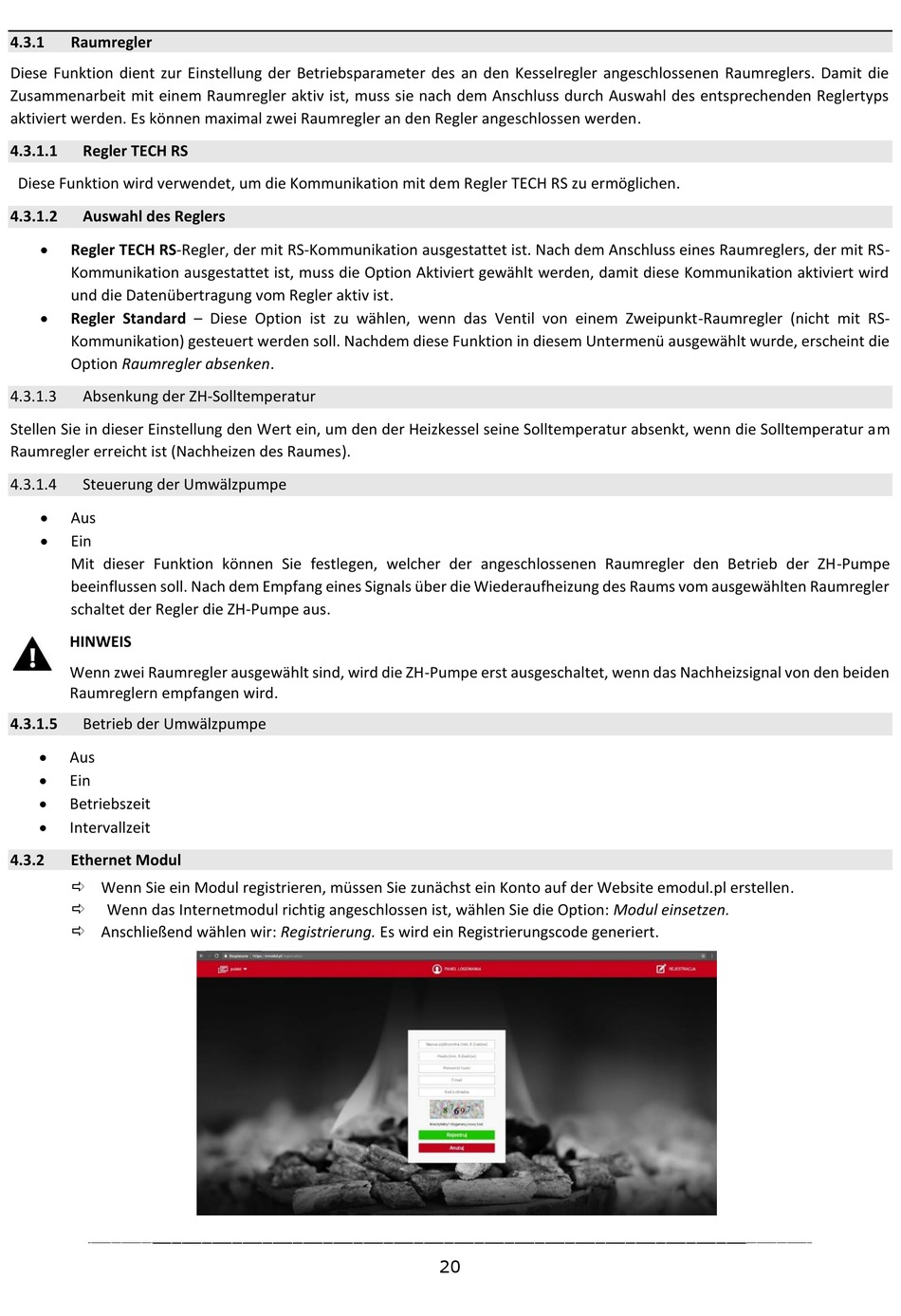

Raumregler; Ethernet Modul - Tech Controllers Eu-480N Bedienungsanleitung

4.3.1

Raumregler

Diese Funktion dient zur Einstellung der Betriebsparameter des an den Kesselregler angeschlossenen Raumreglers. Damit die
Zusammenarbeit mit einem Raumregler aktiv ist, muss sie nach dem Anschluss durch Auswahl des entsprechenden Reglertyps
aktiviert werden. Es können maximal zwei Raumregler an den Regler angeschlossen werden.
4.3.1.1 Regler TECH RS
Diese Funktion wird verwendet, um die Kommunikation mit dem Regler TECH RS zu ermöglichen.
4.3.1.2 Auswahl des Reglers
•
Regler TECH RS-Regler, der mit RS-Kommunikation ausgestattet ist. Nach dem Anschluss eines Raumreglers, der mit RS-
Kommunikation ausgestattet ist, muss die Option Aktiviert gewählt werden, damit diese Kommunikation aktiviert wird
und die Datenübertragung vom Regler aktiv ist.
•
Regler Standard – Diese Option ist zu wählen, wenn das Ventil von einem Zweipunkt-Raumregler (nicht mit RS-
Kommunikation) gesteuert werden soll. Nachdem diese Funktion in diesem Untermenü ausgewählt wurde, erscheint die
Option Raumregler absenken.
4.3.1.3 Absenkung der ZH-Solltemperatur
Stellen Sie in dieser Einstellung den Wert ein, um den der Heizkessel seine Solltemperatur absenkt, wenn die Solltemperatur am
Raumregler erreicht ist (Nachheizen des Raumes).
4.3.1.4 Steuerung der Umwälzpumpe
•
Aus
•
Ein
Mit dieser Funktion können Sie festlegen, welcher der angeschlossenen Raumregler den Betrieb der ZH-Pumpe
beeinflussen soll. Nach dem Empfang eines Signals über die Wiederaufheizung des Raums vom ausgewählten Raumregler
schaltet der Regler die ZH-Pumpe aus.
HINWEIS
Wenn zwei Raumregler ausgewählt sind, wird die ZH-Pumpe erst ausgeschaltet, wenn das Nachheizsignal von den beiden
Raumreglern empfangen wird.
4.3.1.5 Betrieb der Umwälzpumpe
•
Aus
•
Ein
•
Betriebszeit
•
Intervallzeit
4.3.2

Ethernet Modul

 Wenn Sie ein Modul registrieren, müssen Sie zunächst ein Konto auf der Website emodul.pl erstellen.

Wenn das Internetmodul richtig angeschlossen ist, wählen Sie die Option: Modul einsetzen.
 Anschließend wählen wir: Registrierung. Es wird ein Registrierungscode generiert.
20
