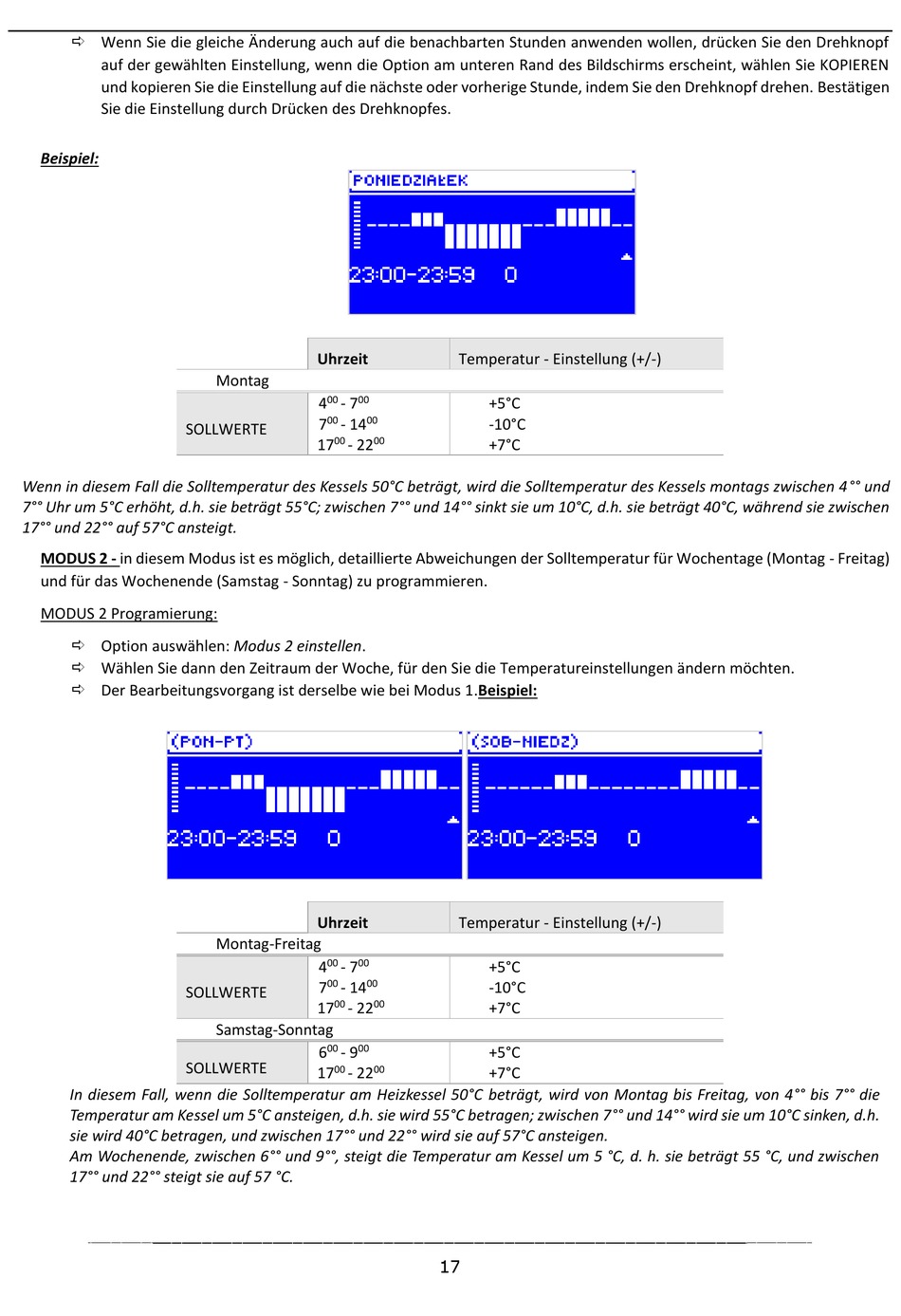

Tech Controllers EU-480N Bedienungsanleitung Seite 17

 Wenn Sie die gleiche Änderung auch auf die benachbarten Stunden anwenden wollen, drücken Sie den Drehknopf
auf der gewählten Einstellung, wenn die Option am unteren Rand des Bildschirms erscheint, wählen Sie KOPIEREN
und kopieren Sie die Einstellung auf die nächste oder vorherige Stunde, indem Sie den Drehknopf drehen. Bestätigen
Sie die Einstellung durch Drücken des Drehknopfes.
Beispiel:
SOLLWERTE
Wenn in diesem Fall die Solltemperatur des Kessels 50°C beträgt, wird die Solltemperatur des Kessels montags zwischen 4°° und
7°° Uhr um 5°C erhöht, d.h. sie beträgt 55°C; zwischen 7°° und 14°° sinkt sie um 10°C, d.h. sie beträgt 40°C, während sie zwischen
17°° und 22°° auf 57°C ansteigt.
MODUS 2 - in diesem Modus ist es möglich, detaillierte Abweichungen der Solltemperatur für Wochentage (Montag - Freitag)
und für das Wochenende (Samstag - Sonntag) zu programmieren.
MODUS 2 Programierung:
 Option auswählen: Modus 2 einstellen.
 Wählen Sie dann den Zeitraum der Woche, für den Sie die Temperatureinstellungen ändern möchten.
 Der Bearbeitungsvorgang ist derselbe wie bei Modus 1.Beispiel:
SOLLWERTE
SOLLWERTE
In diesem Fall, wenn die Solltemperatur am Heizkessel 50°C beträgt, wird von Montag bis Freitag, von 4°° bis 7°° die
Temperatur am Kessel um 5°C ansteigen, d.h. sie wird 55°C betragen; zwischen 7°° und 14°° wird sie um 10°C sinken, d.h.
sie wird 40°C betragen, und zwischen 17°° und 22°° wird sie auf 57°C ansteigen.
Am Wochenende, zwischen 6°° und 9°°, steigt die Temperatur am Kessel um 5 °C, d. h. sie beträgt 55 °C, und zwischen
17°° und 22°° steigt sie auf 57 °C.
Uhrzeit
Montag
00 00
4 - 7
00 00
7 - 14
00 00
17 - 22
Uhrzeit
Montag-Freitag
00 00
4 - 7
00 00
7 - 14
00 00
17 - 22
Samstag-Sonntag
00 00
6 - 9
00 00
17 - 22
Temperatur - Einstellung (+/-)
+5°C
-10°C
+7°C
Temperatur - Einstellung (+/-)
+5°C
-10°C
+7°C
+5°C
+7°C
17
