Rockwell Automation Allen-Bradley ArmorBlock 5000 Benutzerhandbuch Seite 88

Anhang A Fehlerbehebung für Ihr konfigurierbares, digitales E/A-Modul
88
Ptxx-Diagnose

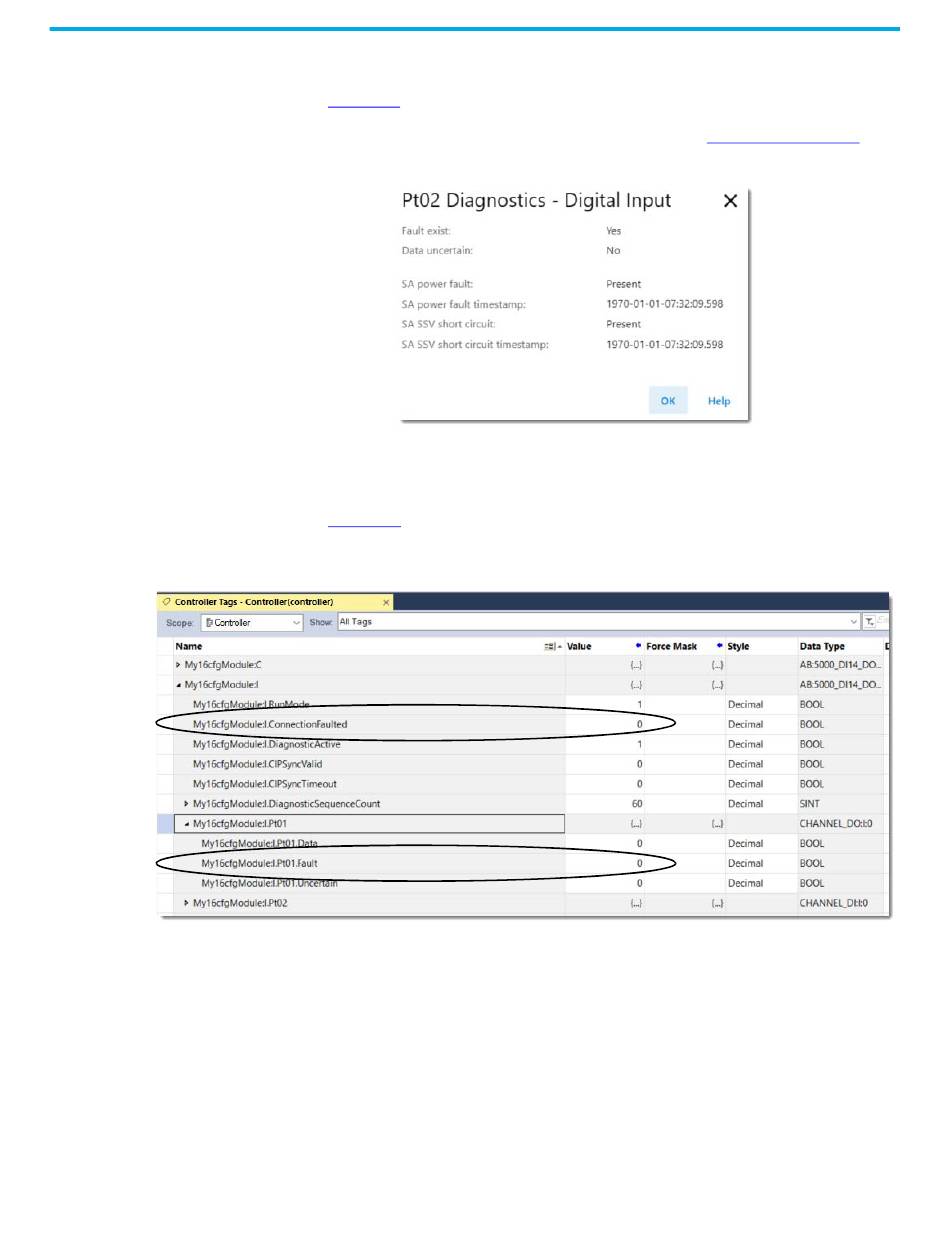

Abbildung 17 zeigt die Ptxx-Diagnose mit Informationen zu den einzelnen Punkten.
Informationen zum Zugriff auf die Ptxx-Diagnose finden Sie unter
Abbildung 17 – Ptxx-Diagnose
Tag-Editor der Anwendung Studio 5000 Logix Designer
Abbildung 18 veranschaulicht, wie Fehlerzustände in den Steuerungs-Tags für das Modul
angegeben werden.
Abbildung 18 – Fehleranzeige in Steuerungs-Tags für das konfigurierbare, digitale E/A-Modul
Publikation von Rockwell Automation 5032-UM002A-DE-P – September 2023
Punkteansicht auf Seite 67.
