Rockwell Automation Allen-Bradley ArmorBlock 5000 Benutzerhandbuch Seite 112

Anhang C Diagnosebaugruppe
Tabelle 38– Struktur für AB:5000_CFG_Channel:D:0 (Fortsetzung)
Name
MSASSVShortCircuitTimestamp
LAPowerFaultTimestamp
LASSVShortCircuitTimestamp
Erstellen von Benutzer-
Tags des Typs „MESSAGE"
112
Datentyp Byte
LINT 8
LINT 8
LINT 8

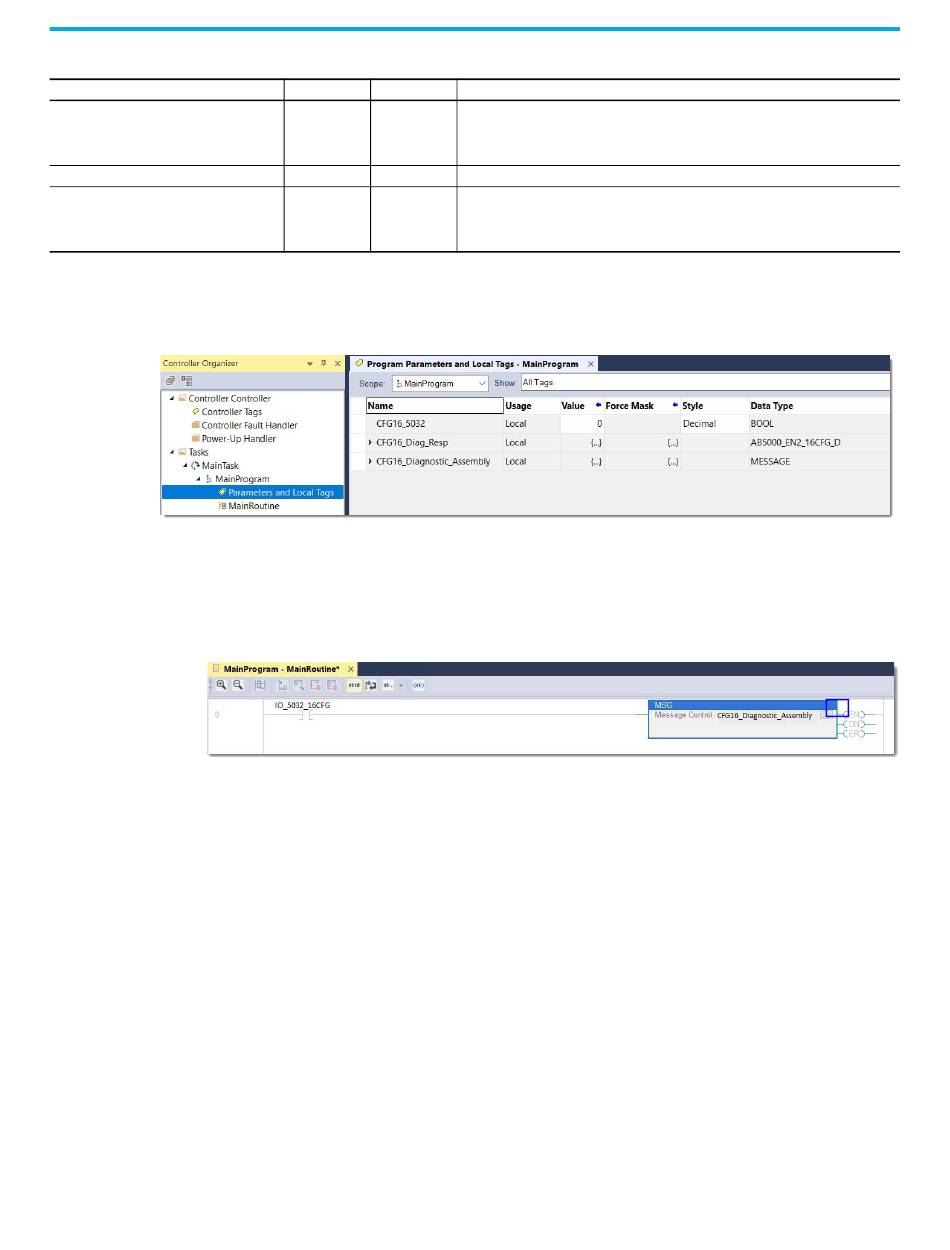

Erstellen Sie mithilfe der neuen benutzerdefinierten Diagnosebaugruppentypen Benutzer-Tags
des Typs „Message" für Anforderungen und Benutzer-Tags für zugehörige Antworten
Erweitern Sie im Controller Organizer „Aufgabe > Hauptaufgabe > Hauptprogramm" aus
1. Erstellen Sie für jede Anforderung Benutzer-Tags des Typs „Message"
2. Erstellen Sie für jeden neuen benutzerdefinierten Diagnosebaugruppentyp zugehörige
Benutzer-Tags für Antworten
3. Fügen Sie die Benutzer-Tags Ihrem Anwenderprogramm hinzu.
4. Erweitern Sie das Nachrichten-Tag, um das Dialogfeld zum Konfigurieren der Nachricht
zu öffnen.
5. Geben Sie auf der Registerkarte „Konfiguration" die folgenden Informationen ein:
- Servicetyp: Get Attribute Single
- Klasse: 4
- Instanz =
• 32775 (0x8007) Diagnose-Ethernet-Baugruppe mit 2 Ports
• 0x800E (32782) Konfigurierbare Diagnose-E/A-Baugruppe A
• 0x8010 (32784) Konfigurierbare Diagnose-E/A-Baugruppe B
• 0x8011 (32785) Konfigurierbare Diagnose-E/A-Baugruppe C
• 0x8012 (32786) Konfigurierbare Diagnose-E/A-Baugruppe D
• 771 (0x303) Diagnosezähler Ethernet-Adapterbaugruppe
- Attribut = 3
- Zielelement = Benutzerdefinierter Datentyp, der für die eingegebene Instanz
geeignet ist.
6. Wählen Sie auf der Registerkarte „Kommunikation" den Pfad zum Modul aus, an das Sie
die Nachrichten senden möchten.
Publikation von Rockwell Automation 5032-UM002A-DE-P – September 2023
Gültige Werte
Der letzte Zeitpunkt, an dem ein Kurzschlusszustand von MSA SSV von „false" zu „true"
wechselte Hierbei handelt es sich um einen Gruppenfehler, der jedoch auf Punktbasis
gemeldet wird. Der Kurzschluss an einem Punkt wirkt sich auf alle Punkte aus, die auf
MSA-Seite als Eingang konfiguriert sind.
Der letzte Zeitpunkt, an dem ein Fehler der LA-Spannungsversorgung aufgetreten ist
Der letzte Zeitpunkt, an dem ein Kurzschlusszustand von LA SSV von „false" zu „true"
wechselte Hierbei handelt es sich um einen Gruppenfehler, der jedoch auf Punktbasis
gemeldet wird. Der Kurzschluss an einem Punkt wirkt sich auf alle Punkte aus, die auf
LA-Seite als Eingang konfiguriert sind.
