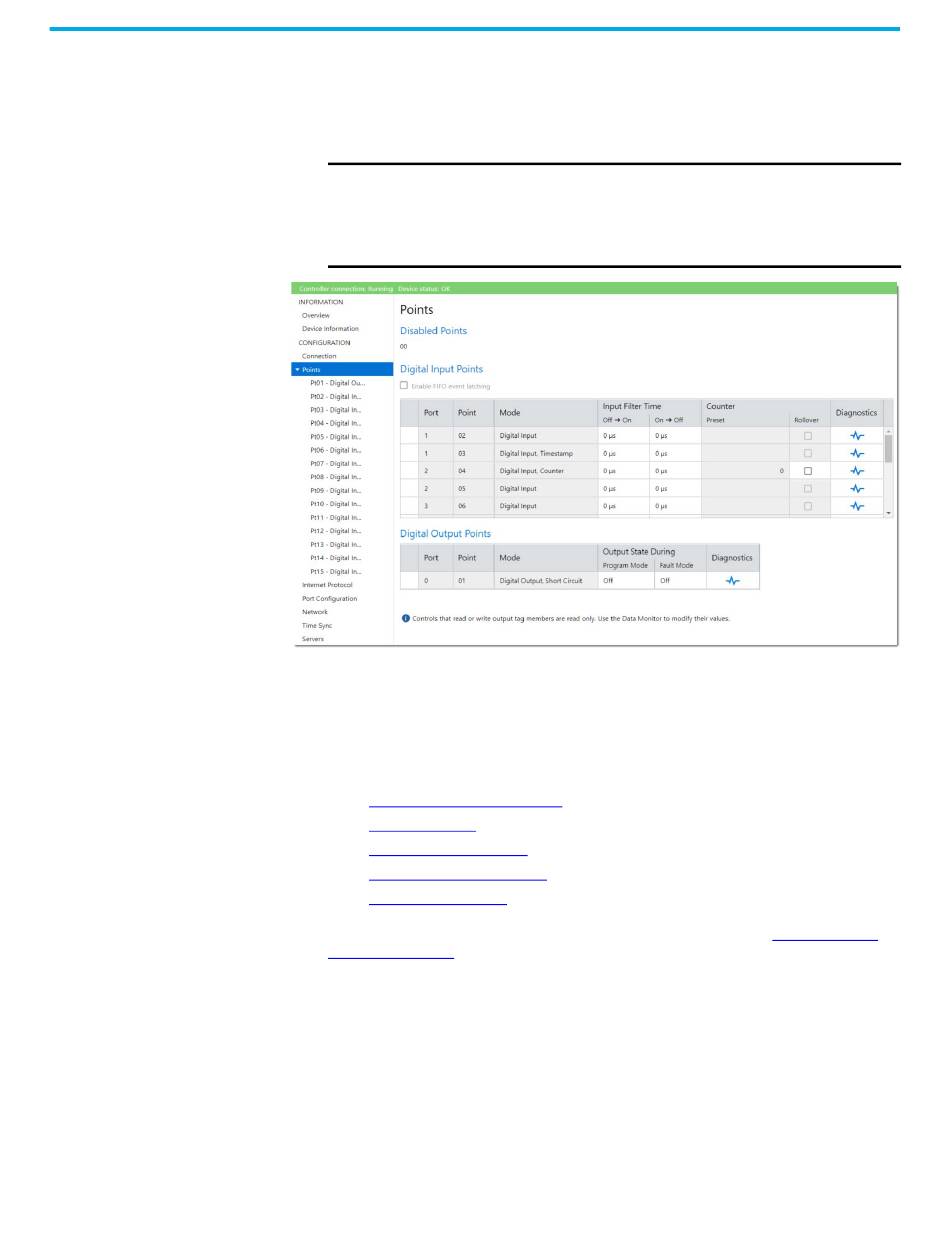

Punkteansicht
Die Ansicht „Points" zeigt eine Übersicht der Konfigurationswerte für alle Modulpunkte an. Die Werte
der einzelnen Parameter geben an, wie der jeweilige Punkt in der betreffenden Punktansicht
konfiguriert ist.
WICHTIG Sie können die Felder in der Punkteansicht bearbeiten. Es wird jedoch
empfohlen, die Punktkonfiguration in der jeweiligen Punktansicht so zu
ändern, wie dies im Rest des Abschnitts beschrieben ist.
In dieser Ansicht können Sie die Konfiguration für alle Modulpunkte
überwachen.
Ptxx-Ansichten
Die Ptxx-Ansichten, wobei xx für die Punktnummer steht, zeigen die für den betreffenden Punkt
verfügbaren Konfigurationsoptionen.
Folgende Punktmodi sind verfügbar:
• Ptxx - Digital Output, Short Circuit
• Ptxx - Digital Input
• Ptxx - Digital Input, Counter
• Ptxx - Digital Input, Timestamp
• Ptxx - Digital Input, FIFO
Die Punktmodi werden in der Ansicht „Point Assignments" konfiguriert, siehe
Übersicht auf Seite 62. Nicht alle Punktmodi können für jeden Punkt konfiguriert werden.
