Erstellen
benutzerdefinierter
Diagnosebaugruppentypen
Diagnosebaugruppe

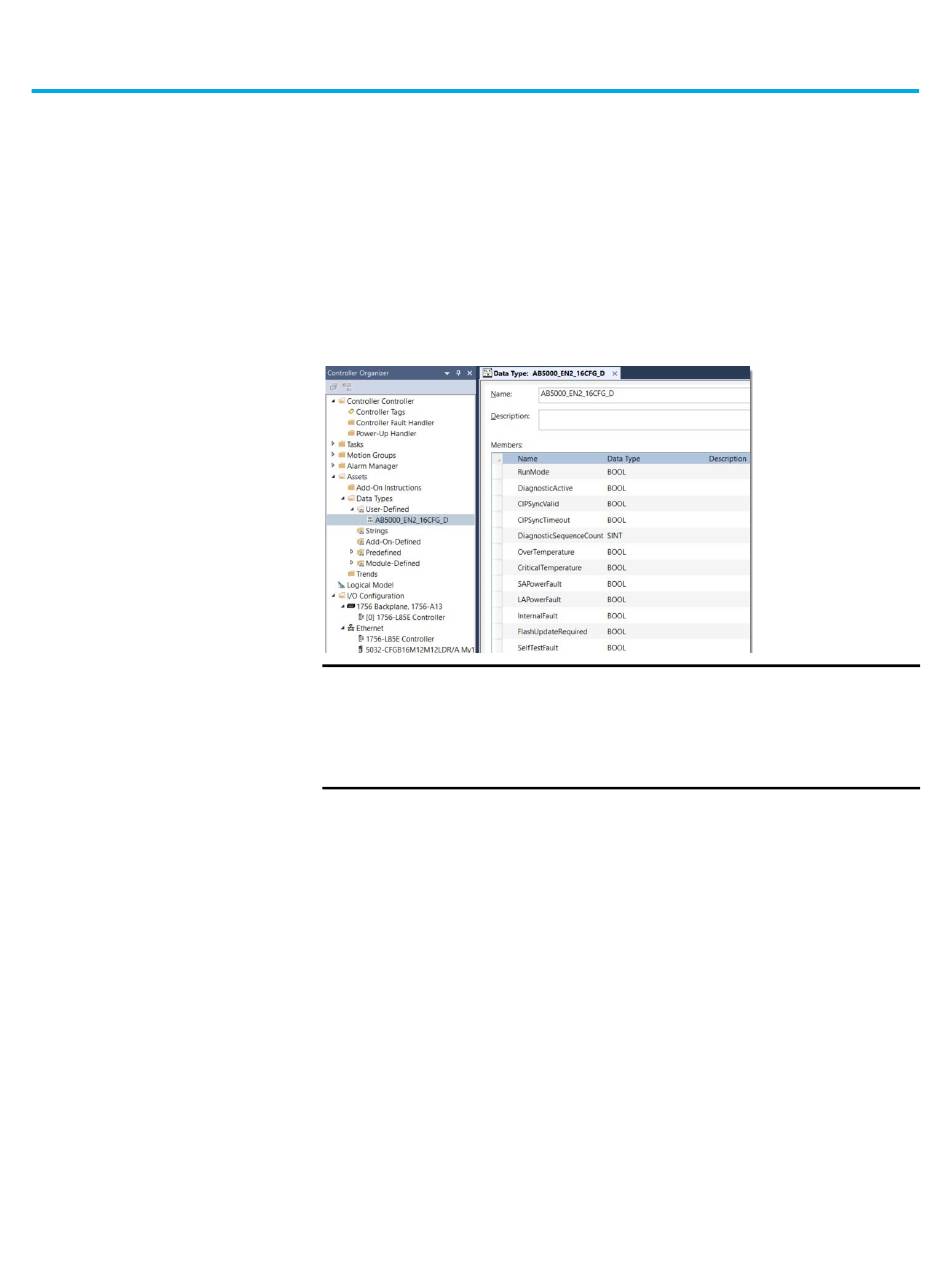

Mithilfe der Anwendung Studio 5000 Logix Designer können Sie benutzerdefinierte
Diagnosebaugruppentypen für das konfigurierbare digitale ArmorBlock 5000-E/A-Modul
erstellen.
WICHTIG Die in den Tabellen angegebenen Glieder werden gemäß den
Diagnosebaugruppen
1. Diagnose-Ethernet-Baugruppe mit 2 Ports
- Instanz-ID = 0x8007 (32.775)
- Größe = 104 Byte
Publikation von Rockwell Automation 5032-UM002A-DE-P – September 2023
Datenausrichtungsregeln der Steuerungen angeordnet. Befolgen Sie
genau den Datentyp und die Reihenfolge der Glieder, die in den Tabellen
dieses Anhangs angegeben sind. Bei Nichtbeachten von Datentyp und -
sequenz kann eine Fehlausrichtung der Daten nach dem Ausführen des
Nachrichtenbefehls „Get Attribute Single" auftreten.
