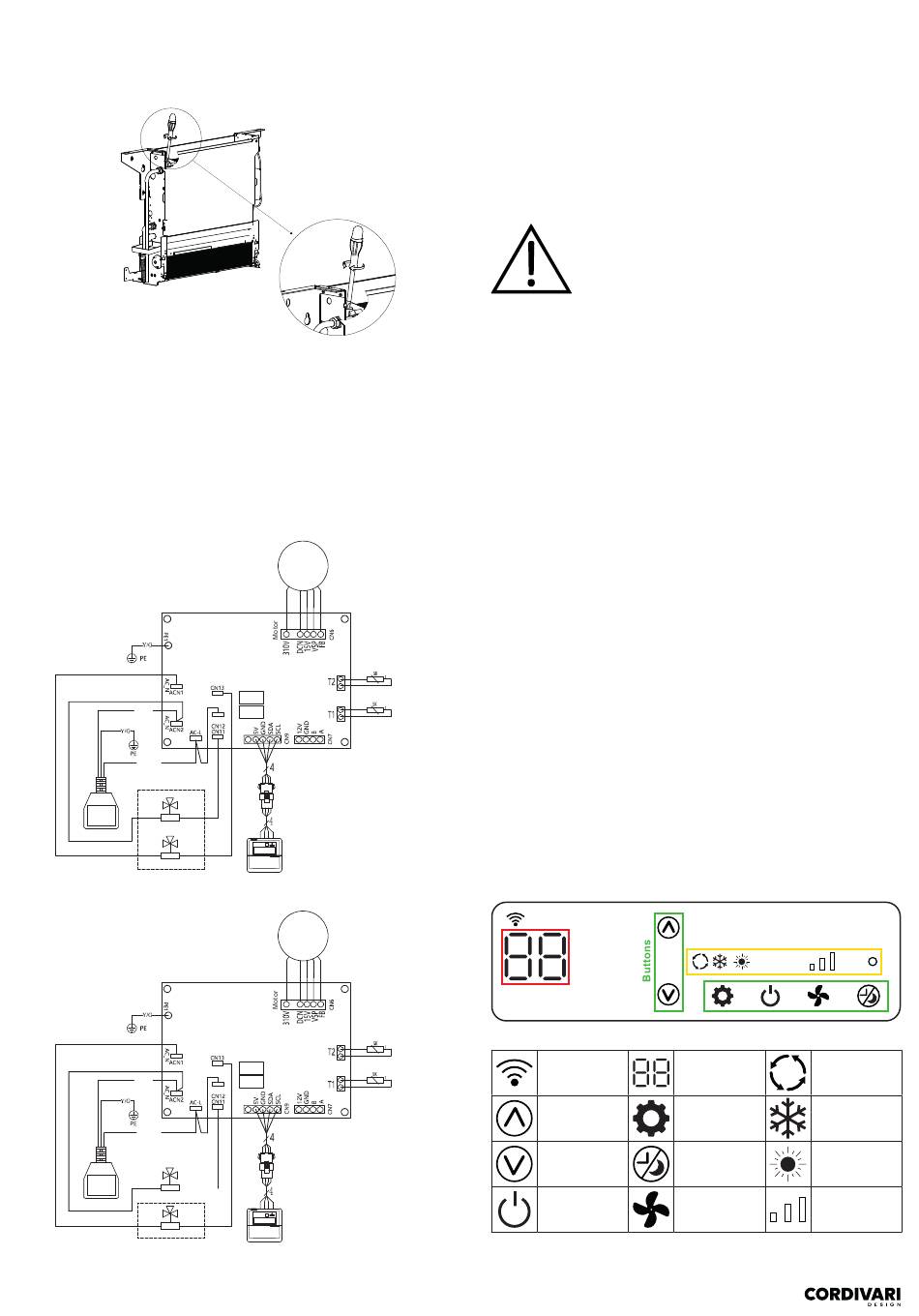

8 . Collegamento elettrico
Prima di effettuare il collegamento elettrico, verificare che la tensione
nominale dell'apparecchio (230 V AC 50 Hz) sia pari alla tensione di rete,
e che la presa sia in grado di erogare la corrente nominale corrispondete
alla potenza massima del modello prescelto, ed inoltre tale presa deve
essere comandata da un interruttore bipolare su cui agire per l'accensione
e lo spegnimento del radiatore.
Far riferimento ai seguenti schemi elettrici, con e senza elettrovalvola:.
Blue
Valve
Brown
Power
Plug
Valve 1
Valve 2
Reserved interfaces
Blue
Valve
Brown
Power
Plug
Valve 1
Valve 2
Reserved interfaces
Cod. 1910000000085 - nv02
DC Fan
Motor
Inlet water
(White)
temperature sensor
(Green) Inlet air
temperature sensor
Wired
Controller
DC Fan
Motor
Inlet water
(White)
temperature sensor
(Green) Inlet air
temperature sensor
Wired
Controller
In caso di danneggiamento, il cavo di alimentazione di questi radiatori
può essere sostituito, la riparazione deve essere eseguita solo ed
unicamente dal costruttore.
9 . Check-list avviamento
Prima di avviare l'unità, devono essere eseguite alcune
verifiche per assicurarsi che l'apparecchio operi nelle
condizioni corrette. La check-list seguente rappresenta
un elenco minimo di verifiche da eseguire prima della
messa in marcia dell'impianto:
1.
Assicurarsi che i ventilatori siano sbloccati e possano ruotare
liberamente senza incontrare ostacoli;
2.
Verificare in tutte le tubazioni il corretto flusso dell'acqua;
3.
Verificare che tutto l'impianto sia nelle corrette condizioni operative
come richiesto per una corretta installazione;
4.
Verificare il corretto voltaggio dell'impianto di alimentazione elettrica
e verificare che esso sia nei limiti operativi consentiti dall'unità;
5.
Verificare che l'unità sia correttamente collegata all'impianto di
messa a terra elettrica;
6.
Verificare la corretta presenza di dispositivi di interruzione e
protezione elettrica;
7.
Verificare che i collegamenti dei cavi elettrici siano ben eseguiti e
serrati;
8.
Verificare la presenza di eventuali perdite su tutte le connessioni ed
i raccordi idraulici;
9.
Verificare che l'unità sia posizionata in modo da ottenere una buona
ventilazione;
Dopo aver eseguito tutte le verifiche di pre-avviamento ed essersi
assicurati che i collegamenti elettrici rispettino tutte le normative vigenti
del paese di installazione, sarà possibile avviare l'unità. Collegare l'unità
all'alimentazione elettrica e seguire le istruzioni di avviamento come
descritto di seguito. Dopo l'avviamento dell'unità, qualora si avvertissero
forti rumorosità o suoni, disconnettere immediatamente l'alimentazione
elettrica per mettere in sicurezza l'apparecchio.
10 . Istruzioni di funzionamento
10 .1 Display user interface
Il display dell'user interface è organizzato come segue:
"88" icon
WiFi
Operation
Up Button
Down Button
ON/OFF
Button
- 9 -
Italiano
Indicator lights
"88" Icons
Auto Mode
Display
Light
Mode Setting
Cooling
Button
Mode Light
Timing &
Heating
Sleep Button
Mode Light
Air Volume
Air Volume
Button
Lights
