7 . Conexión hidráulica

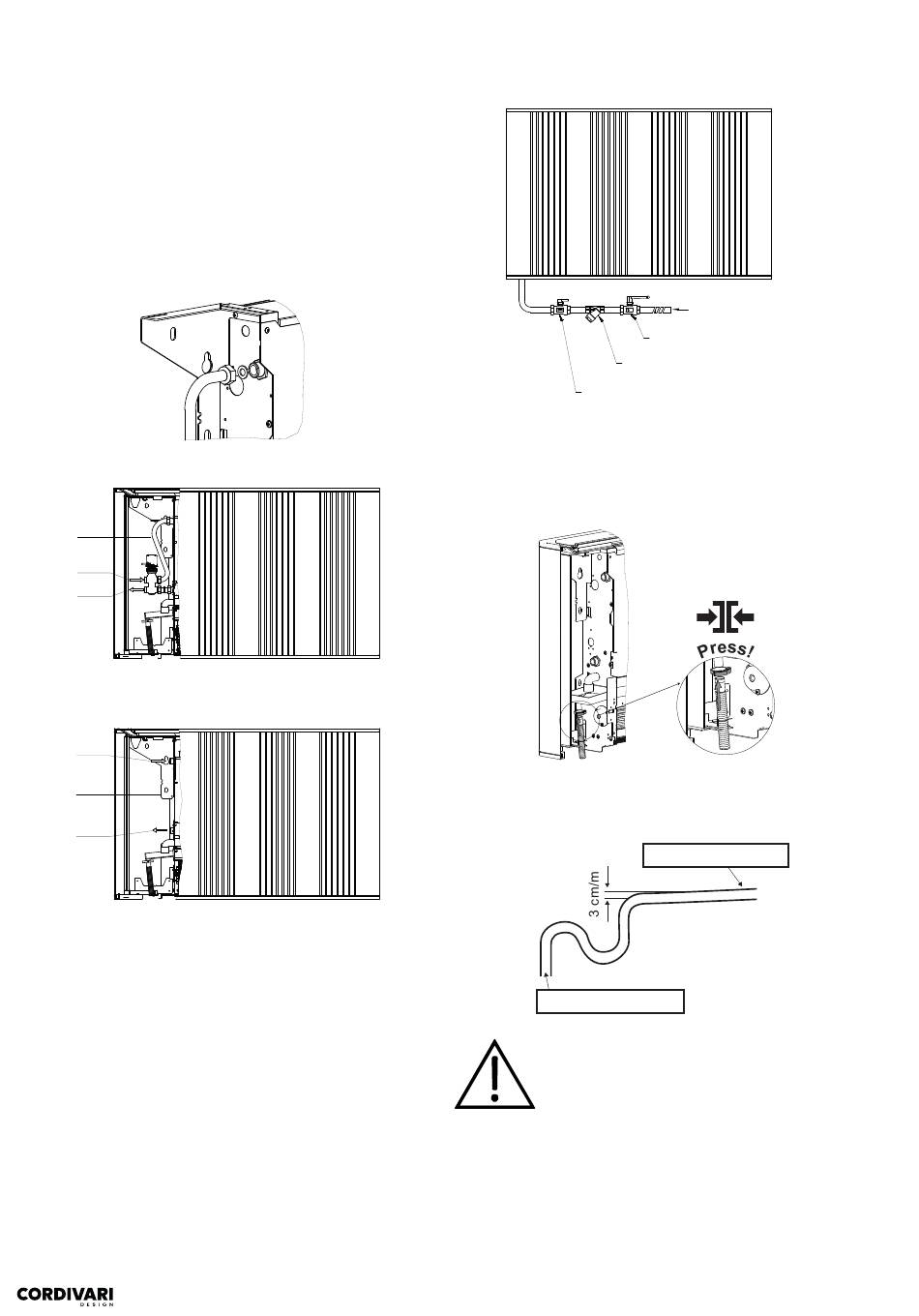

7 .1 Conexión a las tuberías del sistema
La conexión hidráulica puede realizarse con tuberías que proceden
desde la pared o desde el suelo. Instalar las válvulas adecuadas para
cerrar el aparato. Proceder como sigue:
1.
Retirar las tapas protectoras de las conexiones.
2.
Conectar las tuberías de la instalación utilizando una tuerca loca
G1/2" y la junta incluida en el kit.
Realizar las conexiones de entrada/salida como se muestra.
GAS
1/2" M
IN
OUT
También se suministra una electroválvula de derivación de 3 vías como
kit opcional. Para más información, consultar las instrucciones del kit.
IN
GAS
1/2" M
OUT
Todas las tuberías deben aislarse con un aislante de 9 mm de grosor
como mínimo. Aislar también los empalmes y mangueras de conexión
entre las válvulas y el panel frontal del radiador unos 15 cm por el lado de
las válvulas. La funda aislante debe fijarse y cerrarse con cinta adhesiva
sin dejar huecos.
7.2 Uso de un filtro en Y
Es aconsejable utilizar un filtro en Y en la impulsión del aparato para
evitar que las impurezas del circuito entren y se depositen en el interior
del intercambiador. Asegurarse de instalar el sistema de apertura y
purga del filtro hacia abajo. Para facilitar el mantenimiento y la limpieza
del filtro, se recomienda instalar una válvula de retención después del
filtro y una válvula de cierre antes de él.
Valvola di sicurezza
7 .3 Conexión descarga de condensación
Conectar el tubo de descarga a la bandeja de recogida de condensación
utilizando la abrazadera especial.
El sistema de descarga de condensación debe instalarse con una
pendiente adecuada para asegurar el drenaje correcto del líquido hacia
el desagüe.
Conectar a la descarga
Para comprobar que la condensación se drene
correctamente, verter lentamente una pequeña cantidad
de agua en la bandeja de recogida y comprobar que
fluya hacia el desagüe de forma lenta y continua. En
caso de que sea necesario, ajustar las pendientes.
7 .4 Desaireación
Una vez finalizada la instalación, proceder de la siguiente manera para
desairear el circuito del aparato.
1.
Abrir las válvulas de impulsión y retorno, para que el agua fluya en
- 56 -
Tubazione di Mandata
Valvola chiusura
Filtro Y
Conectar a la bandeja
Cod. 1910000000085 - nv02
