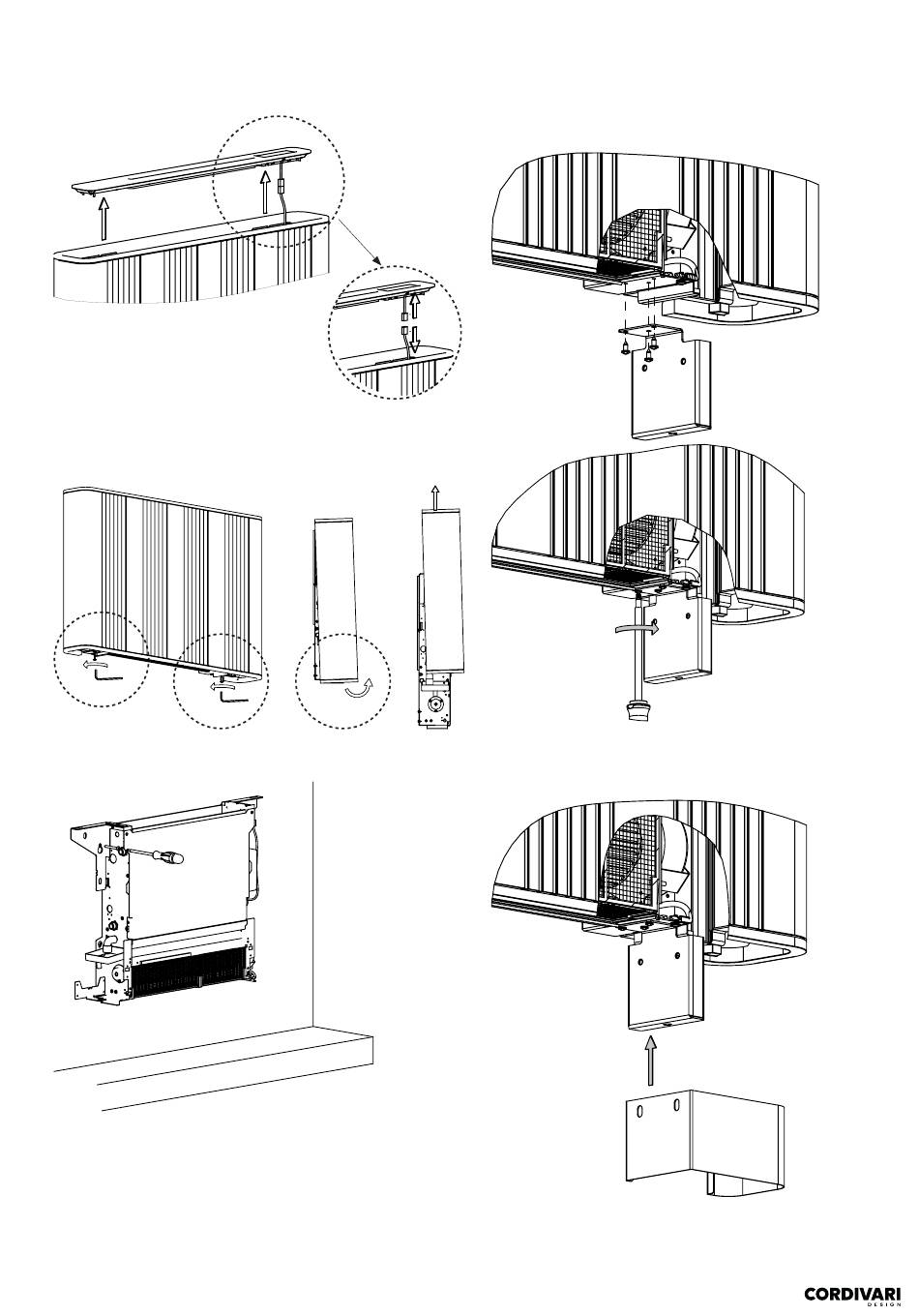

4. Draai de schroeven aan de onderkant los met de inbussleutel. Draai
en til de voorste behuizing een beetje op, zodat deze loskomt van de
warmtewisselaar. Zorg ervoor dat je de behuizing niet beschadigt.
5. Bevestig de warmtewisselaar met de zelftappende schroeven.
Volg stappen 3 en 4 in omgekeerde volgorde om de voorste behuizing
weer in elkaar te zetten.
Als optionele set is ook een wandmontageoplossing met vloerankers
en bijbehorende afdekkappen beschikbaar om de pijpleidingen en
afvoerbuizen uit de vloer mee weg te werken. Raadpleeg de instructies
van de set of ga als volgt te werk:
Cod. 1910000000085 - nv02
1. Bevestig de voetsteunen aan de onderkant van het apparaat met de
zelftappende schroeven.
2. Zet de afdekkingen vast op de steunen met de metrische schroeven
en pas de verticale loop aan volgens de installatiehoogte vanaf de
vloer.
- 67 -
Nederlands
