Das Kondensatablass-System muss mit einem angemessenen Gefälle
installiert werden, um einen ordnungsgemäßen Ablauf des Kondensats
in den Abfluss zu gewährleisten.
An den Abfluss anschließen
Um zu überprüfen, ob die Kondensatdrainage korrekt
erfolgt langsam etwas Wasser in die Kondensatschale
füllen und kontrollieren, ob es langsam und kontinuierlich
in den Ablass fließt. Bei Bedarf die Neigungen anpassen.
7 .4 Entlüften
Nach Abschluss der Installation wie folgt vorgehen, um dem Kreislauf
des Geräts zu entlüften.
1.
Öffnen Sie die Vor- und Rücklaufventile, so dass Wasser in den
Kreislauf fließen kann.
2.
Entlüften Sie den Kreislauf durch Öffnen des kleinen Ventils in der
angegebenen Position. Schließen Sie das Ventil, sobald keine Luft
mehr entweicht.
8 . Elektrischer Anschluss
Prüfen Sie vor dem elektrischen Anschluss die Nennspannung des Geräts
(230 V 50 Hz) gleich der Netzspannung ist und dass die Steckdose in der
Cod. 1910000000085 - nv02
An Schale anschließen
Lage ist, den Nennstrom abzugeben, der der maximalen Leistung des
ausgewählten Modells entspricht. Darüber hinaus muss diese Steckdose
über einen bipolaren Schalter bedient werden, der für das Ein- und
Ausschalten des Heizkörpers zu betätigen ist. Bei Beschädigung kann
das Versorgungskabel dieser Heizkörper ersetzt werden, die Reparatur
darf ausschließlich durch den Hersteller erfolgen.

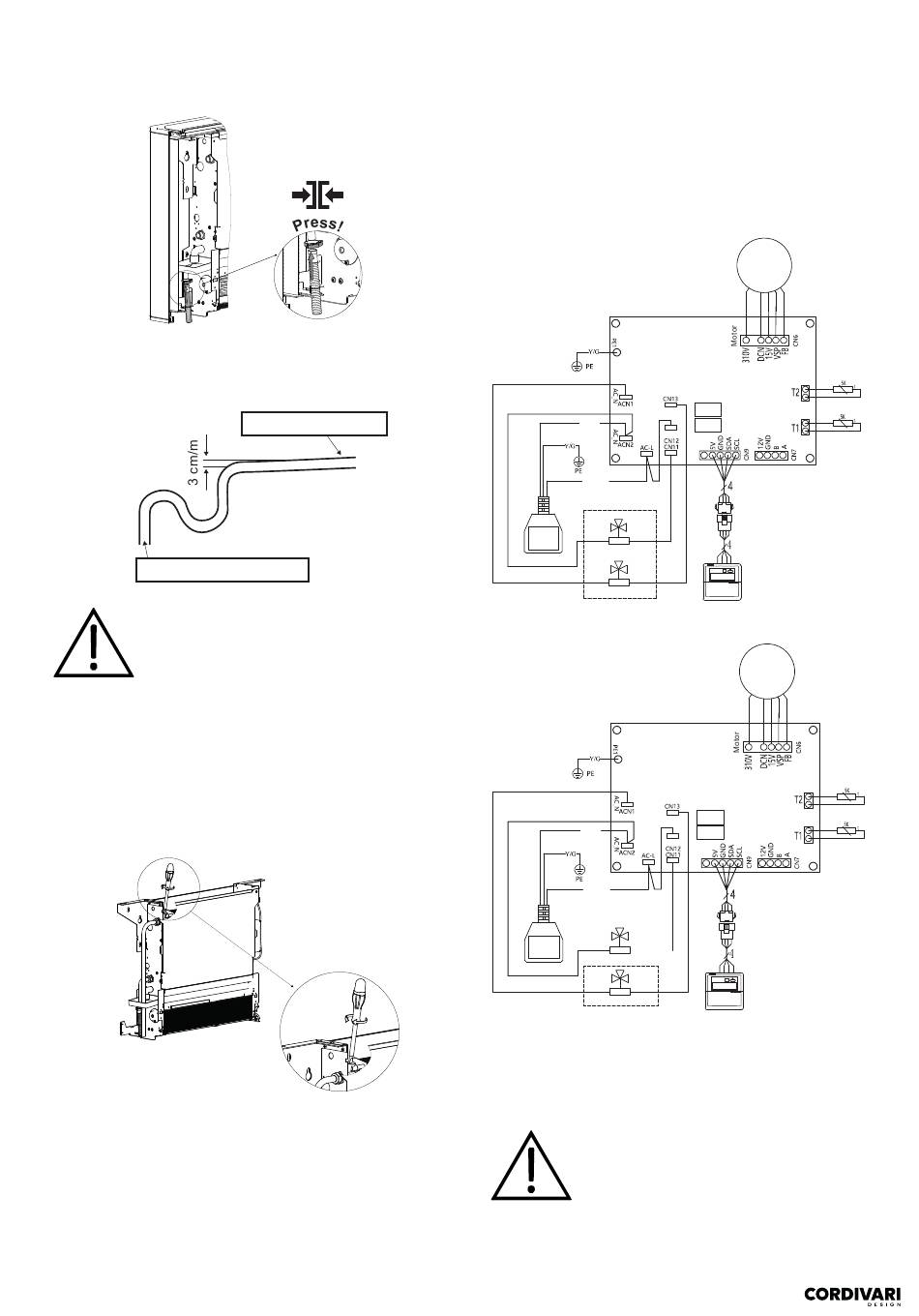

Siehe folgende Schaltpläne, mit und ohne Magnetventil:
Blue
Brown
Power
Plug
Valve 1
Valve 2
Reserved interfaces
Blue
Brown
Power
Plug
Valve 1
Valve 2
Reserved interfaces
Bei Beschädigung kann das Versorgungskabel dieser Heizkörper ersetzt
werden, die Reparatur darf ausschließlich durch den Hersteller erfolgen.
9 . Checkliste für die Inbetriebnahme
Vor der Inbetriebnahme des Geräts müssen einige
Kontrollen durchgeführt werden, um sicherzustellen,
dass das Gerät unter den richtigen Bedingungen
arbeitet.
Aufstellung des Mindestanspruchs an Kontrollen, die
vor der Inbetriebnahme der Anlage durchzuführen sind:
- 33 -
DC Fan
Motor
Inlet water
(White)
temperature sensor
Valve
(Green) Inlet air
temperature sensor
Wired
Controller
DC Fan
Motor
(White)
Valve
(Green) Inlet air
Wired
Controller
Die
nachstehende
Checkliste
Deutsch
Inlet water
temperature sensor
temperature sensor
ist
eine
