Italiano
In assenza di valvole motorizzate di intercettazione acqua ed in condizioni
operative caratterizzate da alta umidità relativa e bassa temperatura
dell'acqua, il prodotto, malgrado gli elementi coibentanti presenti al suo
interno, potrebbe creare condensa sulla struttura in metallo. Per questo
motivo è necessario eseguire accurati controlli sulle condizioni di utilizzo
e funzionamento (analisi psicrometrica) e assicurarsi di poter fare a
meno delle valvole sopraccitate. Cordivari S.r.l non risponderà in alcun
modo di danni causati dalla suddetta condensa.
Le condizioni di uso normale del prodotto prevedono una distanza di 20
cm tra antenna WiFi e corpo umano.
5 . Informazioni per l'installatore
Non
aprire
dell'installazione.
movimentato solo da personale specializzato ed esperto
in tali operazioni. All'atto dell'apertura della confezione,
verificare che l'apparecchio non sia stato danneggiato
durante il trasporto e che sia completo di tutte le sue parti.
Per aprire l'imballo seguire le seguenti istruzioni:
1.
Verificare danni visibili
2.
Aprire la confezione
3.
Verificare la corretta presenza di tutti i componenti
4.
Non gettare l'imballo: sulla faccia posteriore della scatola è riportata
la dima di installazione (vedi paragrafo successivo)
5.
Dopo la corretta installazione, smaltire i materiali di imballaggio nel
rispetto dei regolamenti comunali del comune di appartenenza
La movimentazione deve avvenire con attenzione per
evitare danneggiamenti alla struttura esterna, ai
meccanismi interni ed ai componenti elettrici. Assicurarsi
che per raggiungere il
luogo di installazione non vi siano ostacoli che possano
causare pericolo di collisioni, cadute o ribaltamento dell'apparecchio.
Tutte le operazioni descritte di seguito devono essere compiute nel
rispetto di ogni normati- va vigente in ambito della tutela della salute e
sicurezza e sul lavoro.
Il prodotto acquistato è sottoposto alle norme generali di garanzia
espresse sul catalogo ufficiale Cordivari in vigore. La garanzia decorre
dalla data di consegna e decade se viene manomessa e/o rimossa
l'indicazione del lotto di produzione. La garanzia sarà operante previo
esame dei difetti e delle loro cause. Il materiale da sostituire o riparare
dovrà essere consegnato franco magazzino presso il rivenditore.
L'impegno di prestare la garanzia è subordinato alle condizioni e
prescrizioni riportate di seguito.
Il radiatore non abbia subito danneggiamenti durante il trasporto,
le movimentazioni o l'installazione e non sia stata effettuata alcuna
riparazione e/o manomissione, non espressamente autorizzata, da
parte di terzi. Il materiale sia stato immagazzinato in buone condizioni
e al riparo dalle intemperie prima di essere installato. L'installazione del
prodotto deve essere effettuata da personale qualificato e in conformità
alle presenti istruzioni e a tutte le norme impiantistiche e di sicurezza
nazionali e locali.

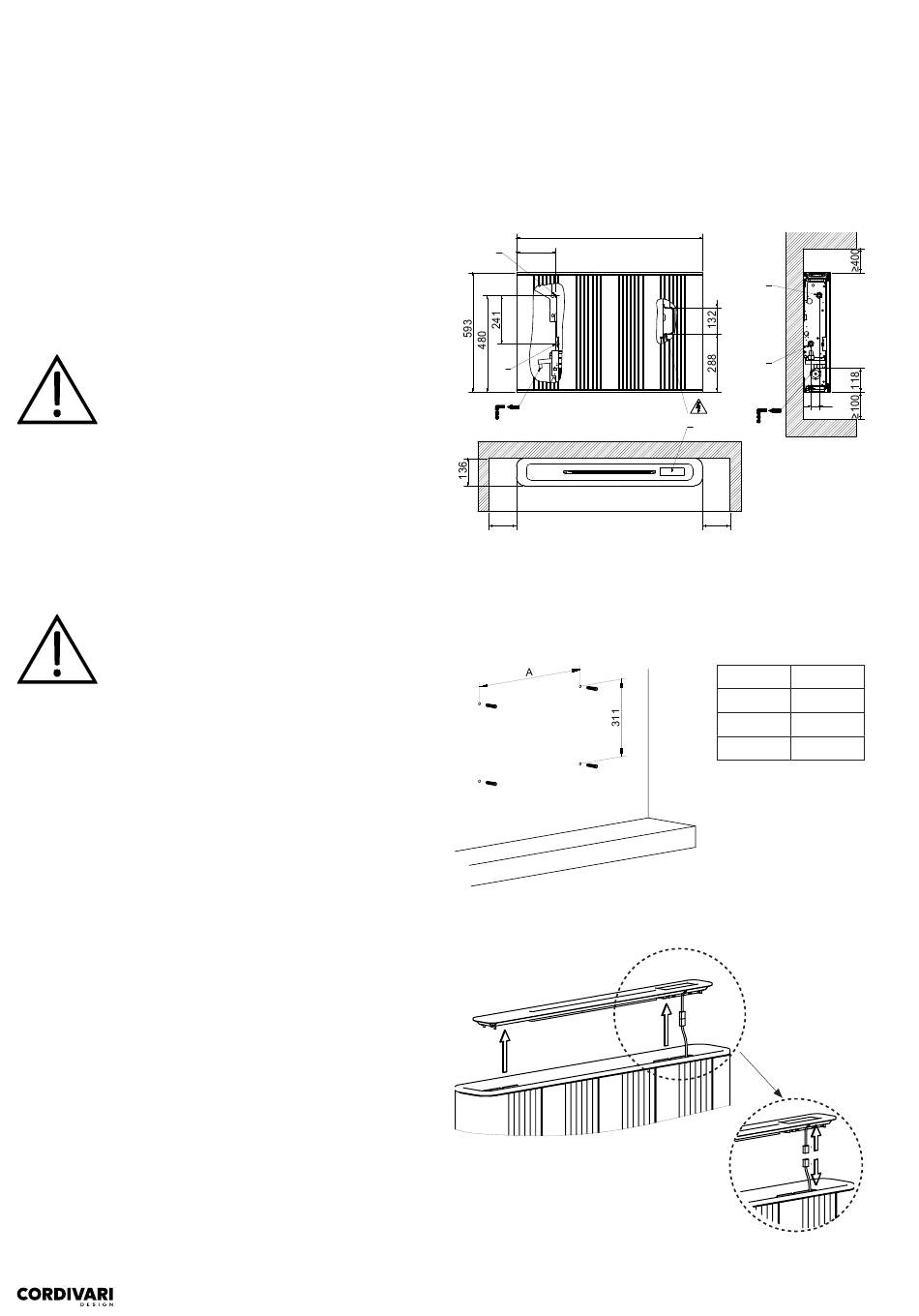

6 . Fissaggio a parete
Il fissaggio a parete dell'apparecchio è da effettuare seguendo le istruzioni
sotto riportate. I sistemi di fissaggio (viti+tasselli) sono idonei per impiego
su pareti compatte o in laterizio forato. Per pareti realizzate in materiali
diversi è responsabilità dell'installatore adottare sistemi di fissaggio
appropriati. La distanza minima tra il pavimento e la base dell'unità non
o
manomettere
l'imballo
L'apparecchio
può
deve essere inferiore a 100 mm, in modo da consentire una corretta
aspirazione dell'aria. La distanza minima tra i lati della scocca metallica
e le pareti non deve essere inferiore a 100 mm, in modo da consentirne
la corretta rimozione. Infine, la distanza minima tra la parte superiore
dell'unità e qualsiasi parete e/o ostacolo, non deve essere inferiore a 400
mm, in modo da consentire una corretta espulsione dell'aria.
IN 1/2"
194
prima
OUT
essere
1/2"
≥100
Sulla faccia posteriore della scatola del prodotto è riportata una dima di
installazione.
Procedere come segue:
1. Ritagliare la scatola per ottenere la dima di installazione.
2. Applicando la dima a parete e/o usando le dimensioni sotto in tabella,
praticare i fori nei punti indicati ed applicare i tasselli ad espansione
3. Sollevare l'isola comandi e scollegare il cavo di connessione con la
user interface. Prestare attenzione a non danneggiare l'isola comandi.
- 6 -
L
IN
1/2"
OUT
1/2"
DISPLAY
≥100
Mod.
2000
4000
6000
Cod. 1910000000085 - nv02
42
A
364
564
764
