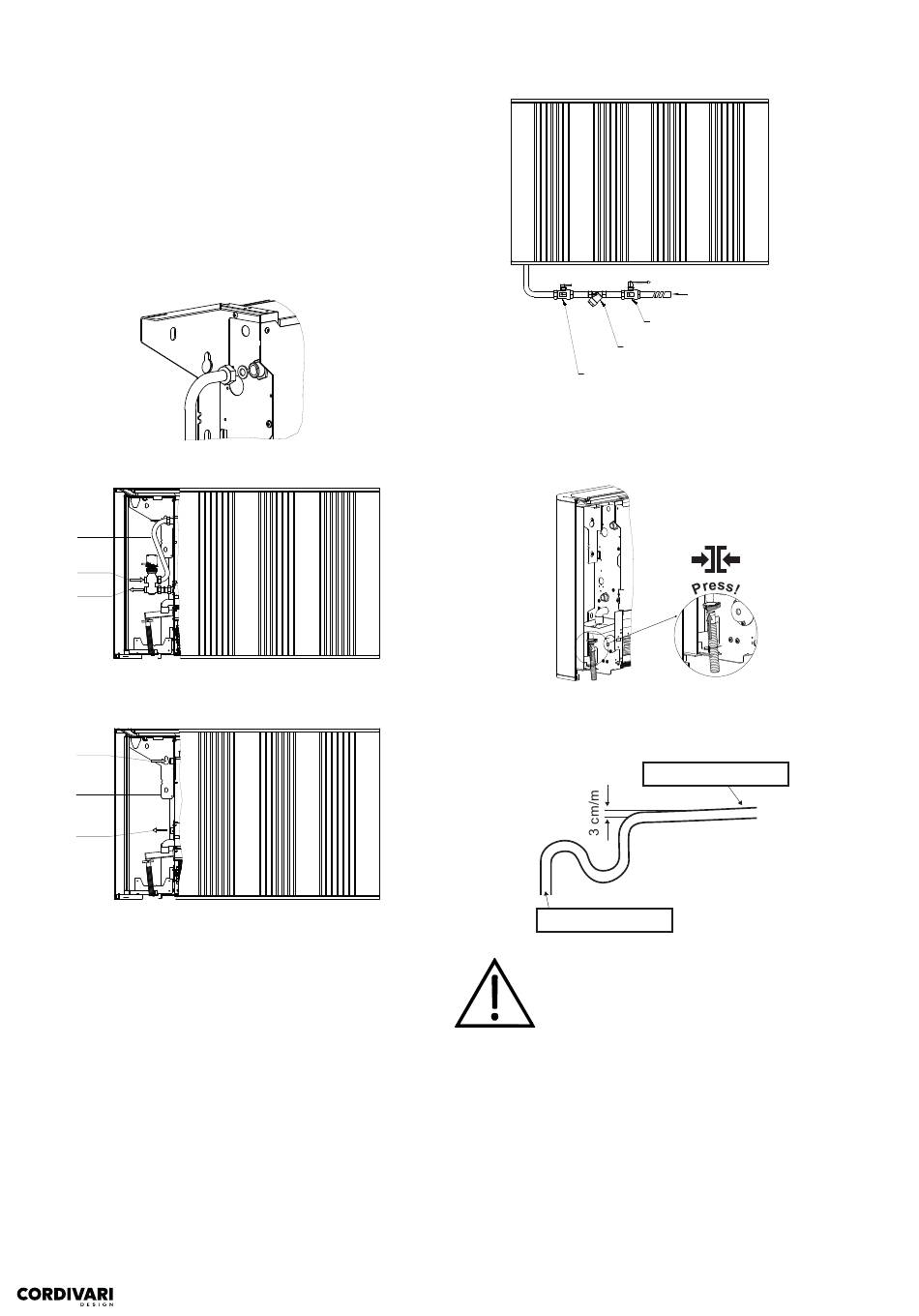

7 . Collegamento idraulico
7 .1 Collegamento alle tubazioni d'impianto
Il collegamento idraulico può essere effettuato sia con tubazioni d'impianto
provenienti dal muro che dal pavimento. Provvedere all'installazione di
opportune valvole per l'intercettazione dell'unità. Procedere come segue:
1.
Rimuovere i cappucci protettivi dagli allacci.
2.
Collegare le tubazioni d'impianto utilizzando un dado folle G1/2" e la
guarnizione contenuta nel kit.
Eseguire i collegamenti ingresso / uscita come da figura.
GAS
1/2" M
IN
OUT
È previsto, quale kit opzionale, anche l'impiego di una elettrovalvola
bypass a 3 vie. Fare rifermento alle istruzioni del kit per ulteriori dettagli.
IN
GAS
1/2" M
OUT
Il prodotto non ha una valvola di sovrapressione. È pertanto buona
pratica impiantistica prevedere tale dispositivo.
Tutte le tubazioni devono essere coibentate con un isolamento di
spessore non inferiore a 9mm. Coibentare anche i raccordi e i tubi
flessibili di collegamento tra le valvole e il pannello frontale radiatore
per circa 15 cm lato valvole. La guaina coibente va fissata e chiusa con
nastro senza lasciare spazi sguarniti.
7.2 Utilizzo di un filtro ad "Y"
È consigliabile utilizzare un filtro a Y sulla mandata dell'unità per evitare
che eventuali impurità presenti nel circuito possano entrare e depositarsi
all'interno dello scambiatore. Assicurarsi di installare il sistema di
apertura e spurgo del filtro rivolto verso il basso. Per garantire una facile
manutenzione e pulizia del filtro è consigliabile installare una valvola di
ritegno a valle del filtro ed una valvola di chiusura a monte.
Valvola di sicurezza
7 .3 Collegamento scarico condensa
Collegare il tubo di scarico alla bacinella di raccolta condensa utilizzando
l'apposita fascetta stringitubo.
Il sistema di scarico condensa deve essere installato con un'adeguata
pendenza per assicurare il corretto deflusso della condensa verso lo
scarico.
Collegare allo scarico
Per verificare che il drenaggio della condensa avvenga
correttamente, versare lentamente una piccola quantità
d'acqua nella vaschetta di raccolta condensa e
controllare che essa defluisca verso lo scarico
lentamente e con continuità. In caso fosse necessario
provvedere ad un aggiustamento delle pendenze.
7 .4 Disareazione
Una volta terminata l'installazione, procedere come segue per disareare
il circuito dell'unità.
1.
Aprire le valvole di mandata e ritorno, in modo da far fluire l'acqua
nel circuito.
2.
Disaerare il circuito attraverso l'apertura del valvolino nella posizione
indicata. Chiudere la valvola quando non si ha più fuoriuscita di aria.
- 8 -
Tubazione di Mandata
Valvola chiusura
Filtro Y
Collegare alla bacinella
