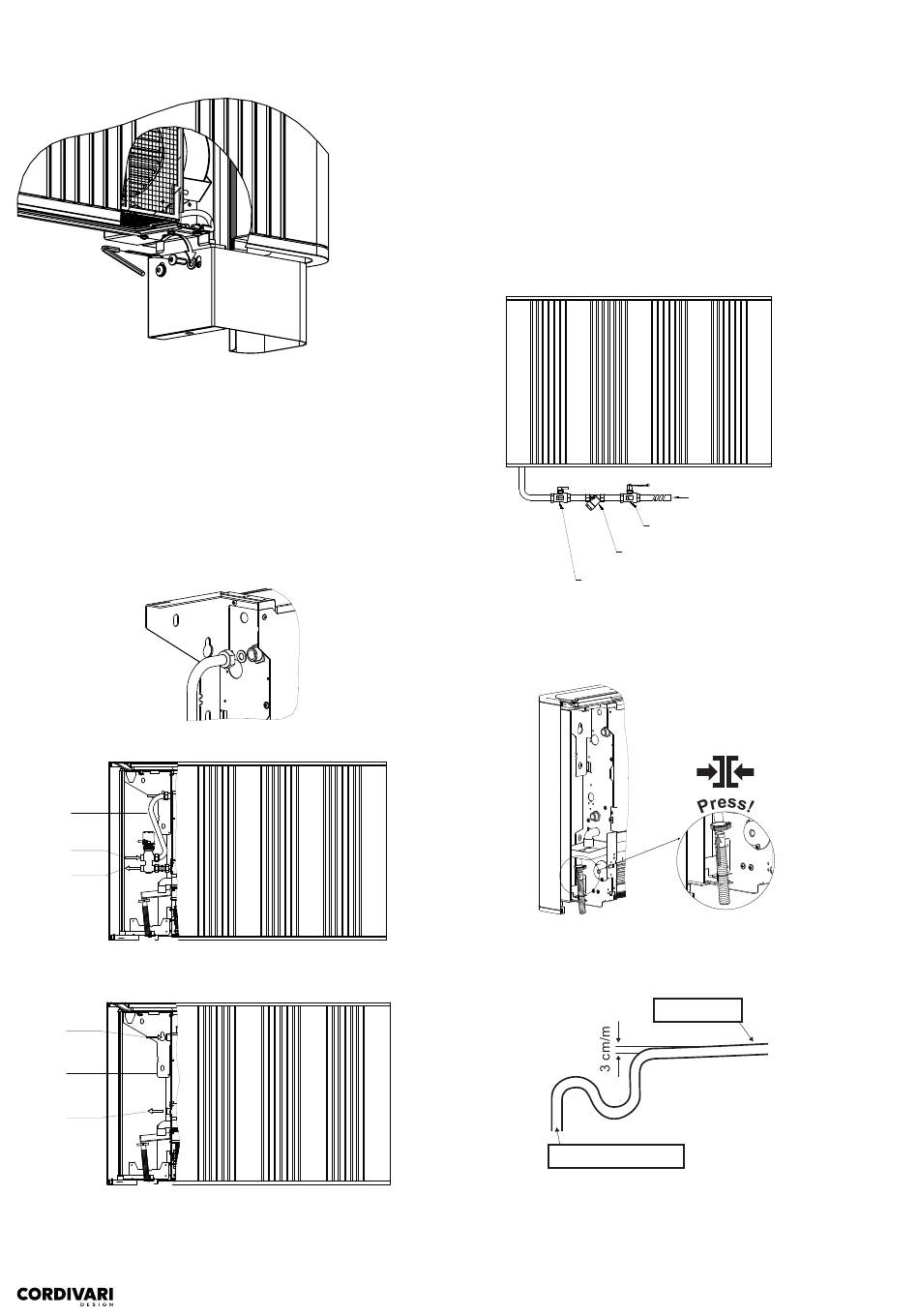

7 . Raccordement hydraulique
7 .1 Raccordement à la tuyauterie du système
Le raccordement hydraulique peut être réalisé soit par une tuyauterie
du système à partir du mur, soit à partir du sol. Installez des vannes de
sectionnement appropriées pour l'unité. Procédez comme suit :
1.
Retirez les capuchons de protection des raccords.
2.
Raccordez les tuyaux du système en utilisant un écrou à oreilles
G1/2" et le joint contenu dans le kit.
Effectuez les raccordements d'entrée/sortie comme indiqué.
GAS
1/2" M
IN
OUT
Une électrovanne by-pass à trois voies est également fournie en option.
Veuillez vous référer aux instructions du kit pour plus de détails.
IN
GAS
1/2" M
OUT
Tous les tuyaux doivent être isolés avec une isolation d'au moins 9 mm
d'épaisseur. Isolez également les raccords et les tuyaux flexibles reliant
les vannes et le panneau avant du radiateur sur environ 15 cm du côté
des vannes. La gaine isolante doit être fixée et fermée avec du ruban
adhésif sans laisser de vides.
7.2 Utilisation d'un filtre en « Y »
Il est conseillé d'utiliser un filtre en Y sur la conduite de refoulement de
l'unité pour éviter que les impuretés présentes dans le circuit n'entrent et
ne se déposent à l'intérieur de l'échangeur. Veillez à installer le système
d'ouverture et de purge du filtre vers le bas. Pour faciliter l'entretien et le
nettoyage du filtre, il est conseillé d'installer un clapet de retenue en aval
du filtre et une vanne de fermeture en amont.
Vanne de sécurité
7 .3 Raccordement de l'évacuation eau de condensation
Raccordez le tuyau d'évacuation au bac de récupération des condensats
à l'aide du collier de serrage prévu à cet effet.
Le système d'évacuation des condensats doit être installé avec une
pente suffisante pour assurer l'écoulement correct des condensats vers
la vidange.
Relier à l'évacuation
- 44 -
Tuyau de refoulement
Vanne de fermeture
Filtre Y
Relier au bac
Cod. 1910000000085 - nv02
