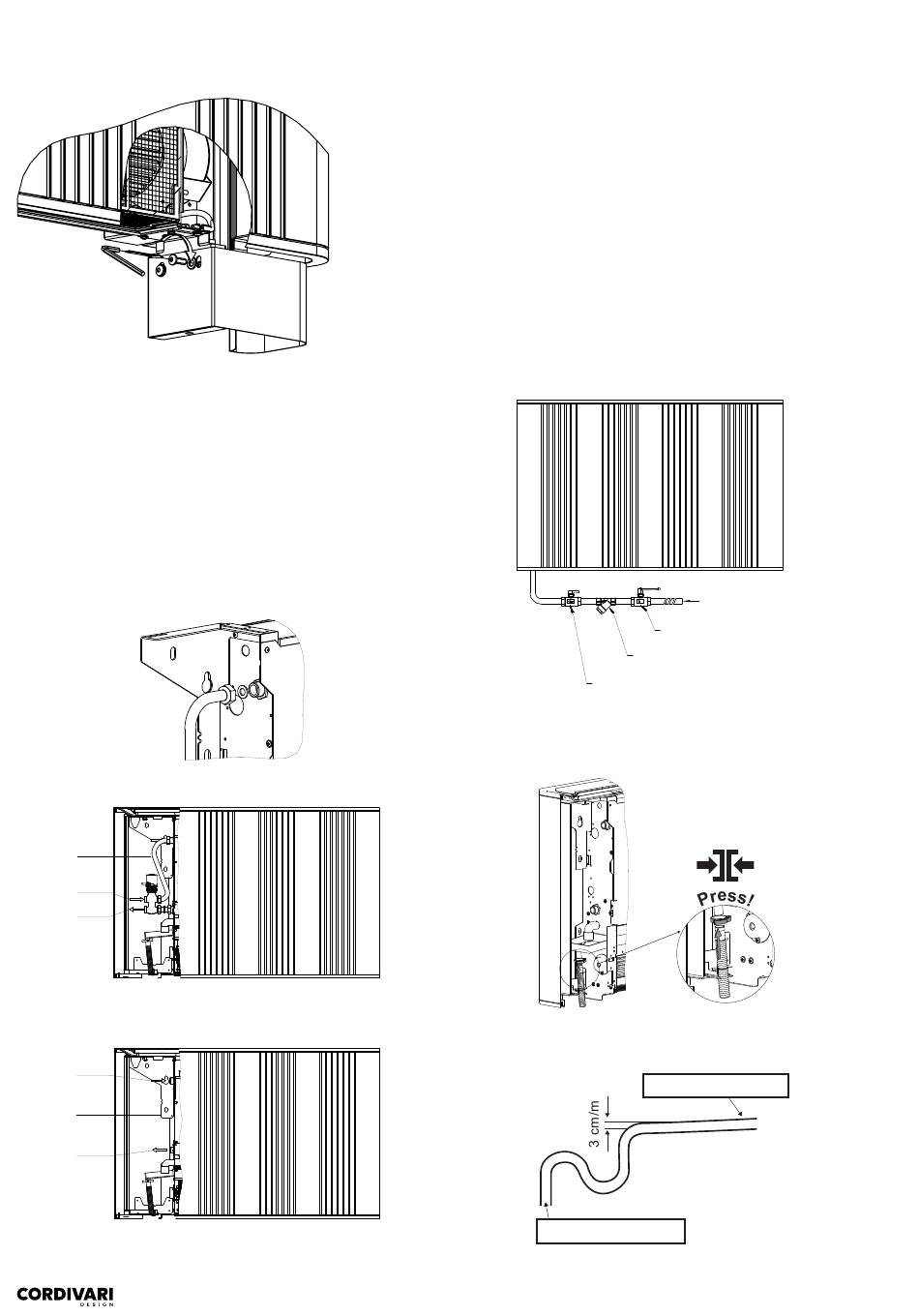

7 . Hydraulische aansluiting
7 .1 Aansluiting op de systeemleidingen
De hydraulische aansluiting is mogelijk met systeemleidingen uit de
wand of uit de vloer. Zorg voor de installatie van geschikte kleppen om
de unit mee te kunnen afsluiten. Ga als volgt te werk:
1.
Verwijder de beschermkappen van de aansluitingen.
2.
Sluit de systeemleidingen aan met een vrije moer G1/2" en de
pakking in de set.
Breng de ingangs-/uitgangsaansluitingen aan, zoals afgebeeld.
GAS
1/2" M
IN
OUT
Als optionele set is ook een 3-weg bypass magneetventiel beschikbaar.
Raadpleeg de instructies van de set voor meer informatie.
IN
GAS
1/2" M
OUT
Alle leidingen moeten geïsoleerd zijn met isolatiemateriaal van ten minste
9 mm dik. Isoleer ook de fittingen en aansluitslangen tussen de ventielen
en het radiatorvoorpaneel met ongeveer 15 cm aan de ventielzijde. Als
de isolatiemantel is aangebracht, moet deze worden gesloten met tape,
waarbij alles moet worden bedekt en geen openingen aanwezig mogen
zijn.
7.2 Gebruik van een "Y"-filter
Wij adviseren het gebruik van een Y-filter op de toevoer van de unit om te
voorkomen dat er onzuiverheden in het circuit terechtkomen en zich in de
wisselaar nestelen. Controleer of de filteropening en het spoelsysteem
bij de montage naar beneden zijn gericht. Om het filter gemakkelijk te
kunnen onderhouden en reinigen, wordt geadviseerd om aan het einde
van het filter een terugslagklep te monteren en aan het begin een
afsluitklep.
Veiligheidsklep
7 .3 Aansluiting condensafvoer
Verbind de afvoerslang met de speciale slangklem aan de condensbak.
Het condensafvoersysteem moet op het juiste afschot gemonteerd
worden, zodat het condens goed naar de afvoer kan stromen.
Aansluiten op de afvoer
- 68 -
Aanvoerleiding
Afsluitklep
Y-filter
Aansluiten op de bak
Cod. 1910000000085 - nv02
