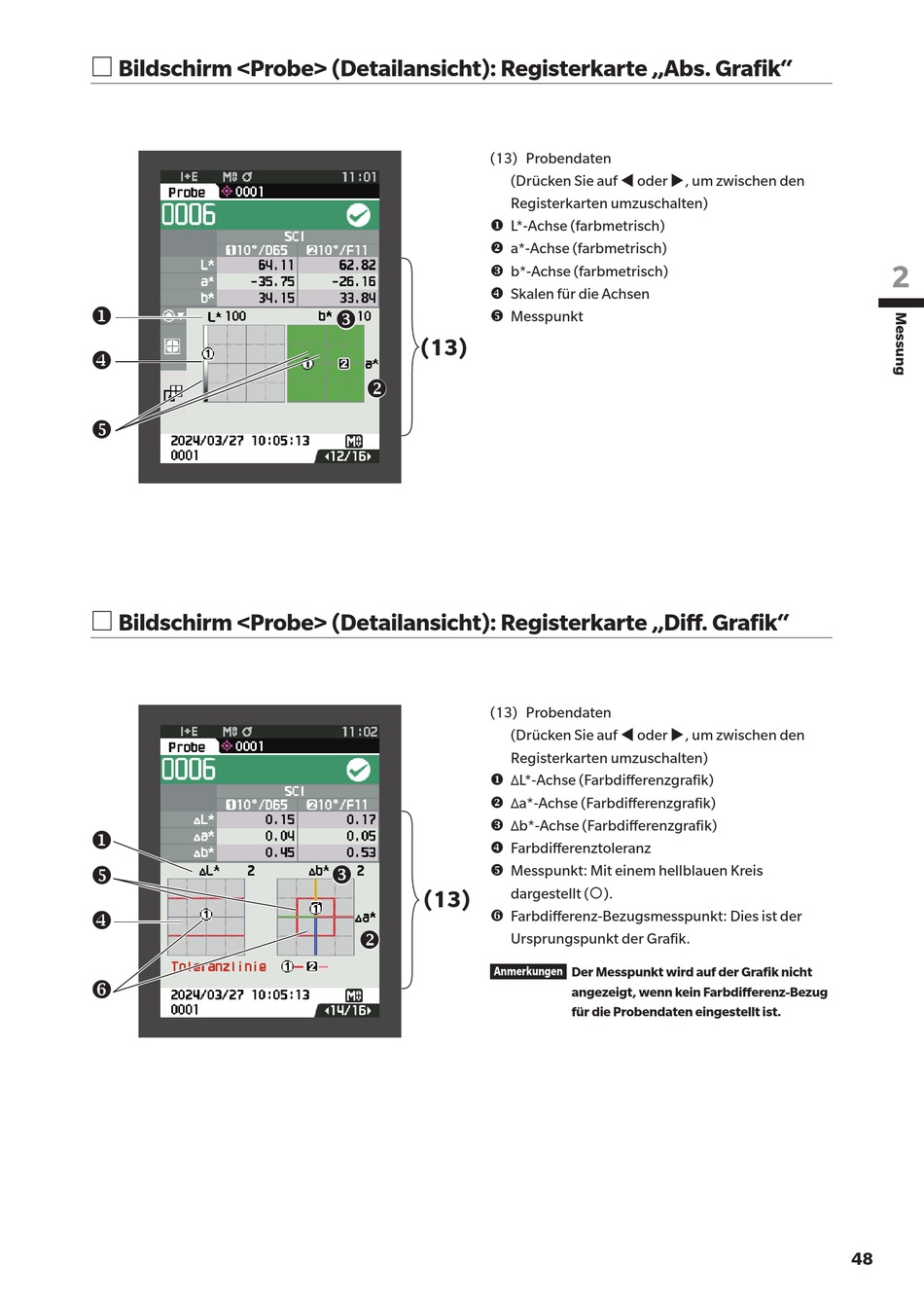

□ Bildschirm <Probe> (Detailansicht): Registerkarte „Abs. Grafik"
□ Bildschirm <Probe> (Detailansicht): Registerkarte „Diff. Grafik"
(13) Probendaten
L*-Achse (farbmetrisch)
a*-Achse (farbmetrisch)
b*-Achse (farbmetrisch)
Skalen für die Achsen
Messpunkt
(13)
(13) Probendaten
ΔL*-Achse (Farbdifferenzgrafik)
Δa*-Achse (Farbdifferenzgrafik)
Δb*-Achse (Farbdifferenzgrafik)
Farbdifferenztoleranz
Messpunkt: Mit einem hellblauen Kreis
(13)
Farbdifferenz-Bezugsmesspunkt: Dies ist der
Anmerkungen
(Drücken Sie auf oder , um zwischen den
Registerkarten umzuschalten)
(Drücken Sie auf oder , um zwischen den
Registerkarten umzuschalten)
dargestellt ().
Ursprungspunkt der Grafik.
Der Messpunkt wird auf der Grafik nicht
angezeigt, wenn kein Farbdifferenz-Bezug
für die Probendaten eingestellt ist.
2
48
