Inhaltszusammenfassung für Konica Minolta CM-25cG
- Seite 1 Benutzerhandbuch Bitte vor dem Gebrauch des Messgeräts lesen.
- Seite 2 Marken • Die Marke und das Logo von Bluetooth® sind eingetragene Marken von The Bluetooth SIG, Inc. und werden unter Lizenz verwendet. • Das Logo und die Symbole von KONICA MINOLTA und SpectraMagic sind eingetragene Marken von Konica Minolta, Inc.
-
Seite 3: Sicherheitssymbole
• Bei der Zusammenstellung dieses Handbuchs wurde sorgfältig darauf geachtet, die Korrektheit des Inhalts zu gewährleisten. Sollten Sie jedoch Fragen haben oder auf Fehler stoßen, wenden Sie sich bitte an Ihren Händlern oder eine autorisierte KONICA MINOLTA-Serviceeinrichtung. • KONICA MINOLTA übernimmt keine Verantwortung für mögliche Folgen, die sich aus der Verwendung des Messgeräts ergeben. -
Seite 4: Sicherheitshinweise
Flüssigkeit oder Metallgegenstände in das Messgerät eindringen, das Gerät sofort aus. Ziehen Sie den Netzteilstecker aus der Steckdose, entnehmen Sie den Akku und wenden Sie sich an die nächste autorisierte KONICA MINOLTA-Serviceeinrichtung. Werfen Sie den Akku nicht ins Feuer, schließen Sie ihnen nicht kurz, setzen Sie ihn keinen hohen Temperaturen aus und zerlegen Sie ihn nicht. - Seite 5 Schließen Sie den Netzteilstecker nie mit feuchten Händen an und ziehen Sie ihn nie mit feuchten Händen ab. Andernfalls kann es zu einem elektrischen Schlag kommen. Berühren Sie den Akku nicht mit nassen Händen. Andernfalls kann es zu einem elektrischen Schlag oder zu einer Fehlfunktion kommen.
-
Seite 6: Einleitung

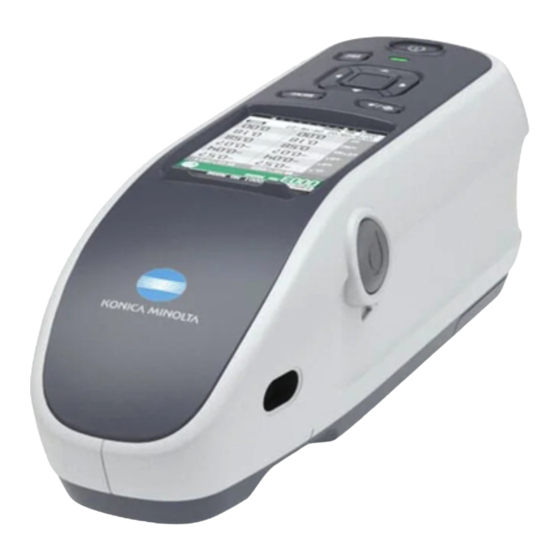

Einleitung Das CM-25cG ist ein Spektralphotometer mit 45-Grad-Beleuchtung für vertikale Betrachtung, mit dem Farbe und Glanz bei einer Messung bestimmt werden können. Verpackungsmaterialien des Produkts Behalten Sie alles für den Versand des Messgeräts verwendete Verpackungsmaterial (Karton, Polstermaterialien, Kunststoffbeutel usw.). Dieses Gerät ist ein Präzisionsmessgerät. Wenn das Gerät zur Wartung oder aus anderen Gründen an die Serviceeinrichtung eingeschickt wird, verwenden Sie bitte unbedingt die Verpackungsmaterialien,... -
Seite 7: Stromquelle
Netzteilstecker aus der Steckdose und lesen Sie unter „Fehlerbehebung“ auf Seite 117 nach. • Versuchen Sie bei einem Ausfall des Messgeräts nicht, es zu zerlegen und zu reparieren. Wenden Sie sich bitte an eine autorisierte KONICA MINOLTA-Serviceeinrichtung. Backup-Akku • Im akkugespeisten Backup-Speicher des Messgeräts sind verschiedene Einstellungen gespeichert. -
Seite 8: X84; „ Hinweise Zur Aufbewahrung
• Verpacken Sie das Messgerät, wenn es gewartet werden muss, mit allem Zubehör und schicken Sie es zur Wartung ein. Wartung und Überprüfung „ „ • Um die Messgenauigkeit aufrechtzuerhalten, sollte das Messgerät einmal pro Jahr überprüft werden. Informationen zur Überprüfung erhalten Sie bei jeder autorisierten KONICA MINOLTA-Serviceeinrichtung. -
Seite 9: Entsorgung
Entsorgung „ „ • Achten Sie darauf, dass bei der Entsorgung bzw. beim Recycling des Messgeräts, allen Zubehörs (inkl. leerer Akkus) und der Verpackung die örtlichen Vorschriften und Gesetze eingehalten werden. -
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitssymbole ..........ii 0-Kalibrierung ..........32 „ „ „ „ Hinweise zu diesem Handbuch ......ii Weißkalibrierung und Glanzkalibrierung ..34 „ „ „ „ User-Kalibrierung .......... 36 Einleitung ............3 „ „ Einrichten einer Probe ........37 Anmerkungen zum Gebrauch ......3 „... - Seite 11 Kapitel 5 Fehlerbehebung ..114 Automatischer Mittelwert (1 bis 10) ..76 … „ Manueller Mittelwert (1 bis 30) ....77 … „ Meldungsliste ..........115 Einstellung der Anzeigebedingungen .... 78 „ „ Beobachter/Lichtart 1 ....... 79 … „ Fehlerbehebung ...........117 Beobachter/Lichtart 2 .......
-
Seite 12: Standards
Standards „ „ Dieses Handbuch beschreibt, wie Sie das CM-25cG sicher betreiben und gemäß den vorgeschriebenen Verfahren Messungen durchführen. · Seiten anzeigen Im Folgenden werden die in diesem Handbuch verwendeten Symbole erklärt. * Beachten Sie, dass die in der Abbildung angezeigte Seite nur zu Erklärungszwecken dient und keine tatsächliche Seite aus diesem Handbuch darstellt. -
Seite 13: Kapitel 1 Vor Gebrauch Des Messgeräts
Kapitel Vor Gebrauch des Messgeräts Zubehör ...............11 Standard-Zubehör ...........11 Optionales Zubehör..........12 Systemdiagramm ..........14 Bezeichnungen und Funktionen der Teile ....15 Reinigen der Teile ............18 Merkpunkte ............19 Ausgangseinstellungen ...........19 Bedienfeld ...............19 Menüs ..............23 Datenspeicherung ...........25... -
Seite 14: Zubehör
Zubehör Für dieses Messgerät ist Standard-Zubehör und optional erhältliches Zubehör verfügbar. Die Form einiger Produkte kann von den Abbildungen abweichen. Memo * Je nach Standort kann einiges Zubehör nicht verfügbar sein. Standard-Zubehör „ „ Netzteil AC-A305J/L/M (UBX305)* Versorgt das Messgerät mit Netzstrom aus der Steckdose. Eingang: 100 bis 240 V , 50/60 Hz, 0,15 A Ausgang: 5 V... -
Seite 15: X84; „ Optionales Zubehör
Flache Akkuabdeckung CM-A218 Wird verwendet, wenn die Messfläche der betreffenden Probe unterhalb der Unterseite des Messgeräts liegt. Reinigungstuch Dient der Reinigung der Kalibrierplatte. Optionales Zubehör „ „ Hartschalenkoffer CM-A236 Dient dem manuellen Transportieren des Messgeräts und des Zubehörs. Lithium-Ionen-Ersatzakku CM-A235 (RRC1120)* Dieser Akku dient als Ersatz des standardmäßigen Lithium-Ionen- Akkus. - Seite 16 Farbdatensoftware SpectraMagic DX Dient der Steuerung des Messgeräts und der Verwaltung der Daten von einem PC aus. Akkuladegerät CM-A237 (RRC-SCC1120)* Dies ist ein spezielles Ladegerät zum Laden des Lithium-Ionen- Akkus. Ein Netzteil zum Laden ist im Lieferumfang enthalten.* Stapler-Messblende CM-A216 Dient bei der Durchführung von Farbmessungen der mühelosen Bestimmung des Messbereichs.
-
Seite 17: Systemdiagramm
Systemdiagramm Standard-Zubehör Netzteil* USB-Kabel Tragschlaufe Optionales Zubehör SpectraMagic DX Optionales Zubehör Akkuladegerät* Bluetooth-Drucker* Papierrolle* Flache Akkuabdeckung Lithium-Ionen- Akku* Lithium-Ionen-Akku Bluetooth-Modul* (Ersatz)* Kalibriertisch • 0-Kalibrieröffnung • Weißkalibrierplatte • Glanzkalibrierplatte Stapler-Messblende Reinigungstuch Hartschalenkoffer * Je nach Standort kann dieses Zubehör nicht verfügbar sein. -
Seite 18: Bezeichnungen Und Funktionen Der Teile
Bezeichnungen und Funktionen der Teile 1 LCD-Bildschirm Zeigt Einstellungen, Messergebnisse, Meldungen usw. an. 2 Bedienfeld Über die Tasten kann zwischen Bildschirmen gewechselt und Einstellungen ausgewählt, festgelegt oder gespeichert werden. Nähere Informationen finden Sie auf Seite 21 „Steuerungstasten“. 3 Ladelampe Die Ladelampe leuchtet beim Laden über USB-Strom orange. Wenn der Ladevorgang abgeschlossen ist, leuchtet die Lampe grün. - Seite 19 10 Proben-Messöffnung Dies ist die Öffnung zum Messen von Proben. 11 Messbereichsschalter Dient dem Umschalten des Messbereichs. 12 Schraubenlöcher für Dienen der Befestigung des Messgeräts beispielsweise an einer Befestigung Vorrichtung. 13 Akkufachabdeckung Schieben Sie diese Abdeckung auf, um den Akku auszutauschen oder das Bluetooth-Modul anzuschließen.
-
Seite 20: Kalibriertisch Cm-A217
Kalibriertisch CM-A217 … „ 1 Kappe Diese schwarze Kappe schützt die Weißkalibrierplatte und die Glanzkalibrierplatte. Setzen Sie die Kappe auf die Weißkalibrierplatte und die Anmerkungen Glanzkalibrierplatte, wenn sie nicht verwendet werden. 2 0-Kalibrieröffnung Wird zur Durchführung der 0-Kalibrierung verwendet. Achten Sie darauf, dass kein Staub in die 0-Kalibrieröffnung gelangt. 3 Weißkalibrierplatte Dient der Durchführung der Weißkalibrierung verwendet. -
Seite 21: Reinigen Der Teile
Reinigen der Teile „ „ 0-Kalibrieröffnung (Kalibriertisch) … „ Staub in der 0-Kalibrieröffnung kann mit einem Blasebalg entfernt werden. Nach Abnehmen der Kappe kann auf direkt mit dem Blasebalg gereinigt werden. Achten Sie in diesem Fall darauf, dass Sie keine Fingerabdrücke o. Ä. hinterlassen. -
Seite 22: Merkpunkte
Merkpunkte Ausgangseinstellungen „ „ Wenn das Messinstrument nach dem Kauf zum ersten Mal eingeschaltet wird, wird der Bildschirm für die Spracheinstellung angezeigt. Wählen Sie die Sprache aus. Das Sprachauswahlmenü kann eröffnet werden, indem beim Einschalten des Messgeräts die Taste [MENU] gedrückt gehalten wird. Als Anzeigesprache stehen elf Sprachen zur Auswahl, darunter Deutsch. -
Seite 23: Statusleiste
Statusleiste … „ In diesem Abschnitt werden die oben auf dem Bildschirm angezeigten Symbole beschrieben. Anzeige Beschreibung (Status) Bedeutung Ergebnis der Pass/Warnung/Keine Diagnose /Keine Gerätediagnose Daten schützen Kein Überschreiben, Bearbeiten oder /Keine Löschen von Bezugsdaten/Kein Datenschutz Blitzlichtstatus Blitzlicht bereit/Zu wenig Licht Messbereich MAV/SAV Kalibrierung... -
Seite 24: Steuerungstasten
Steuerungstasten … „ Verwenden Sie diese Tasten, um gemäß der Anleitung auf dem LCD-Bildschirm Einstellungen vorzunehmen oder zwischen den Bildschirmen umzuschalten. Schaltet zwischen dem Bildschirm <Bezug> und dem Bildschirm <Probe> um. Taste (Bezug/Probe) 2 Taste [MENU] Zeigt den Bildschirm <Einstellungen> an. 3 Taste [ESC] Kehrt zum vorherigen Bildschirm zurück, ohne die Einstellungen zu konfigurieren, wenn die Taste auf dem Bildschirm <Einstellungen>... -
Seite 25: Bildschirmwechsel
Bildschirmwechsel … „... -
Seite 26: Menüs
Menüs „ „ Bezug-Menü Messbedingungen Daten drucken S. 53 Messmodus S. 74 Farb-&Glanzmessung/Nur Farbmessung/ Name bearbeiten S. 54 Nur Glanzmessung Messeinstellung Datenverwaltung Autom. Mittelwert S. 76 Daten löschen S. 55 OK/Abbrechen 1 bis 10 Mal Gruppe einstellen S. 56 Manueller Mittelwert S. - Seite 27 Einstellung Messgeräteeinstellung Default-Einstellung S. 65 Benutzertyp S. 88 Default-Toleranz S. 66 Administrator/Arbeitnehmer OK/Abbrechen Sprache S. 89 Warnstufe S. 67 Englisch/Japanisch/ 0 bis 100 % Deutsch/Französisch/ Spanisch/Italienisch/ Chinesisch/Portugiesisch/ Parametrische Koeffiz. S. 68 Polnisch/Russisch/Türkisch l (CMC), c (CMC), l (ΔE*94), c (ΔE*94), h (ΔE*94), Datumsformat S.
-
Seite 28: Datenspeicherung
Datenspeicherung „ „ Die von diesem Messgerät verwendeten Daten werden automatisch im Messgerät gespeichert. Mithilfe der optional erhältlichen Farbdatensoftware „SpectraMagic“ DX können die Daten im Messgerät in einen PC importiert werden. -
Seite 29: Kapitel 2 Messung
Kapitel Messung Messablauf ............27 Vorbereitung ............28 Kalibrierung ............32 0-Kalibrierung ............32 Weißkalibrierung und Glanzkalibrierung ....34 User-Kalibrierung ............36 Einrichten einer Probe ..........37 Sucher ..............37 Messung ..............38 Mess-/Datenanzeigebildschirm ......39 Handhabung der Probe ........42 Drucken ..............43 Name bearbeiten .............44 Probendatenverwaltung ..........45 Pass/Fail-Bewertung für Farbdifferenzen ....50 Pass/Fail-Bewertung basierend auf Toleranzen ..50 Farbdifferenz-Bezugsfarbenfunktion ....52 Drucken ..............53... -
Seite 30: Messablauf
Messablauf Optionale Einstellungen Grundlegendes „ „ Verfahren Einschalten (Seite 30) Sprachauswahl (Seite 89) * Nach Bedarf (nach Initialisierung usw.) Einstellung der Messbedingungen (Seite 73) Messbereichsauswahl (Seite 31) * Falls erforderlich, je nach Messbedingungen * Nur wenn erforderlich (bei Änderung der 0-Kalibrierung (Seite 32) Messbedingungen usw.) ... -
Seite 31: Vorbereitung
Vorbereitung Befestigen der Tragschlaufe … „ Befestigen der Tragschlaufe Position zur Befestigung der Tragschlaufe... -
Seite 32: Einsetzen Des Akkus
Einsetzen des Akkus … „ Dieses Messgerät kann über einen Lithium-Ionen-Akku mit Strom versorgt werden, doch sollte die Stromversorgung bei längerem Gebrauch über das Netzteil oder den USB-Bus erfolgen. Ein interner Lithium- Ionen-Akku wird im Messgerät aufgeladen, wenn das Netzteil oder der USB-Bus verwendet wird, unabhängig davon, ob das Messgerät ein- oder ausgeschaltet ist. -
Seite 33: Anschluss Des Netzteils
Anschluss des Netzteils … „ • Der Lithium-Ionen-Akku muss immer eingesetzt sein, auch wenn eine externe Stromversorgung verwendet wird. Anmerkungen • Verwenden Sie zur Stromversorgung des Messgeräts immer das im Lieferumfang enthaltene Netzteil (AC-A305J/L/M). • Stecken Sie den Netzteilstecker oder das USB-Kabel fest in die Steckdose ein. Wird das Messgerät über das USB-Kabel mit Strom versorgt, wird der Lithium-Ionen-Akku geladen. -
Seite 34: Messbereichsauswahl
Messbereichsauswahl … „ Wählen Sie den Messbereich aus. Der ausgewählte Messbereich kann in der Statusleiste des Bildschirms überprüft werden. (Siehe Seite 20.) Vorgehensweise Betätigen Sie den Messbereichsschalter am Messgerät. Mit dem Messbereichsschalter auf der Unterseite des Messgeräts können Sie den Messbereich auf MAV oder SAV einstellen. -
Seite 35: Kalibrierung
Kalibrierung Wählen Sie zunächst mit dem Schalter den Messbereich aus. Mit diesem Messgerät können die folgenden drei Kalibrierung durchgeführt werden. • 0-Kalibrierung : Vorab wird nur das Streulicht gemessen, um dessen Wirkung aufzuheben. • Weißkalibrierung : Um eine Reflexionsskala zu erhalten, wird vorab die Reflexion mit einer bekannten Kalibrierplatte gemessen. - Seite 36 Setzen Sie mit [] oder [] den Cursor auf „Kalibrierung (mit 0-Kal.)“ und drücken Sie die Taste [Bestätigung]. Setzen Sie das Messinstrument auf den Kalibriertisch, um dessen 0-Kalibrieröffnung zu messen. Legen Sie die 0-Kalibrierbox an und drücken Sie die Messtaste. Stellen Sie das Messgerät gemäß...
-
Seite 37: Weißkalibrierung Und Glanzkalibrierung
Weißkalibrierung und Glanzkalibrierung „ „ Nach Einschalten des Messgeräts fordert eine Meldung zur Durchführung der Weißkalibrierung auf. • Wenn das Kalibrierintervall eingeschaltet und eine Zeit konfiguriert ist, fordert eine Meldung zur Durchführung der Memo Weißkalibrierung auf, wenn das Messgerät das nächste Mal eingeschaltet wird oder wenn eine Messung durchgeführt wird, wenn die eingestellte Zeit seit der vorherigen Weißkalibrierung verstrichen ist (siehe Seite 108 „Meldungen zum Kalibrierintervall“). - Seite 38 Setzen Sie das Messinstrument auf den Kalibriertisch, um dessen Weißkalibrierplatte zu messen. • Prüfen Sie, ob die auf dem Bildschirm angezeigte Anmerkungen Weiß-ID mit der Kalibriertischnummer übereinstimmt. Setzen Sie das Messgerät auf die Weißkachel und drücken Sie die Messtaste. Weiß-ID: xxxxxxx Stellen Sie das Messgerät gemäß...
-
Seite 39: User-Kalibrierung
User-Kalibrierung „ „ Sie können anstelle der Weißkalibrierung die Kalibrierung auch mit Ihrer eigenen Referenzplatte und Ihren eigenen Kalibrierdaten durchführen. Die Kalibrierdaten für die User-Kalibrierung können festgelegt werden, indem das Messgerät mit einem PC verbunden und die optional erhältliche Farbdatensoftware „SpectraMagic DX“ verwendet wird. -
Seite 40: Einrichten Einer Probe
Einrichten einer Probe Wählen Sie zum Messen mit diesem Messgerät den Messbereich aus und setzen Sie das Messgerät auf die Probe. Je nach der zu messenden Probe und der Anwendung kann als Messbereich entweder MAV oder SAV ausgewählt werden. Mit dem Messbereichsschalter können Sie den Messbereich umschalten. Anmerkungen Sucher „... -
Seite 41: Messung
Messung • Führen Sie die Weißkalibrierung vor Beginn der Messung durch. Nähere Informationen finden Sie unter Anmerkungen „Weißkalibrierung und Glanzkalibrierung“ auf Seite 34. • Um die Farbdifferenz anzeigen zu können, müssen vor dem Messen Bezugsfarben festgelegt werden. • Wählen Sie zum Messen eines Bezugs vor der Messung die Bezugsnummer aus. • Um genaue Messungen zu erhalten, stellen Sie sicher, dass Sie die Messbedingungen (Umgebungstemperatur etc.) konstant halten. -
Seite 42: Mess-/Datenanzeigebildschirm
Mess-/Datenanzeigebildschirm „ „ Bildschirm „Bezugsliste“ • Für jeden Dateneintrag werden die Bezugsnummer und der Bezugsname oben in der Spalte und Datum und Uhrzeit der Messung unten in der Spalte angezeigt. Eine Pseudo-Farbe wird am rechten Ende nur angezeigt, wenn Daten vorhanden sind. • Der Cursor steht auf dem derzeit ausgewählten Bezug. - Seite 43 Bildschirm „Probenliste“ • Wenn die Daten nicht vorhanden sind, wird der Bildschirm „Messliste“ nicht angezeigt. • Für jeden Dateneintrag werden die Probennummer und der Probenname oben in der Spalte und Datum und Uhrzeit der Messung unten in der Spalte angezeigt. Eine Pseudo-Farbe wird am rechten Ende nur angezeigt, wenn Daten vorhanden sind.
- Seite 44 Bildschirmwechsel Der Detailbildschirm wird nur für Bildschirme angezeigt, wenn unter <Anzeigetyp> das entsprechende Format ausgewählt wurde. [Bezug] Liste [Bezug] Details Drücken Sie auf [] oder [], um zum nächsten Anzeigetyp zu gehen. Drücken Sie auf [] oder Absolut Benutzerdefiniert Abs. Grafik Spektralkurve [], um zwischen Seiten zu wechseln.
-
Seite 45: Handhabung Der Probe
Handhabung der Probe <Bildschirmwechsel> Mit den Tasten kann zwischen den Bildschirmen, auf denen die Daten angezeigt werden, umgeschaltet werden. Auf dem Bildschirm <Proben-Menü> können die folgenden Funktionen für die Probendaten durchgeführt werden. <Daten drucken> Druckt die aktuellen Probendaten auf dem Drucker aus. <Name bearbeiten>... -
Seite 46: Drucken
Drucken „ „ Die Probendaten drucken. Zunächst muss das Messgerät mit dem seriellen Drucker verbunden werden. Nähere Informationen zum Anschluss des Messgeräts an einen seriellen Drucker finden Sie auf Seite 101 „Verbinden mit einem Drucker/Barcodeleser“. • Zeigen Sie zunächst die zu druckende Probe auf dem Bildschirm <Probe> an. Anmerkungen • Wenn keine korrekte Verbindung besteht, kann nicht gedruckt werden. -
Seite 47: Name Bearbeiten
Name bearbeiten „ „ Die Probendaten benennen. Bei Auslieferung des Messgeräts ist der Name auf „No Name“ eingestellt. Memo Zeigen Sie zunächst den Namen der zu bearbeitenden Probe auf dem Bildschirm <Probe> an. Einstellung Beginnen Sie auf dem Bildschirm <Proben-Menü>. Setzen Sie mit [] oder [] den Cursor auf „Name Probe 0003 Bumper... -
Seite 48: Probendatenverwaltung
Probendatenverwaltung „ „ In der Probendatenverwaltung können Probendaten gelöscht, die Probe zum Bezug kopiert, der Link zum Bezug geändert, die Listenposition geändert und alle Daten gelöscht werden. Einstellung Beginnen Sie auf dem Bildschirm <Proben-Menü>. Setzen Sie mit [] oder [] den Cursor auf „Datenverwaltung“ und drücken Sie die Taste [Bestätigung], um den Bildschirm <Datenverwaltung>... -
Seite 49: Probe In Bezug Ändern
Probe in Bezug ändern … „ Probendaten können zu Bezugsdaten kopiert und registriert werden. Zeigen Sie zunächst die als Bezug einzustellende Probe auf dem Bildschirm <Probe> an. Einstellung Beginnen Sie auf dem Bildschirm <Proben-Menü> - <Datenverwaltung>. • Beim Speichern werden den Bezugsfarben feste Nummern zwischen 0001 und 2500 zugewiesen. Auch wenn Memo Daten von irgendeiner Stelle gelöscht werden, bleiben die übrigen Nummern unverändert. -
Seite 50: Bezugsreferenz Ändern
Bezugsreferenz ändern … „ Die als Referenz für die Probendaten fungierenden Bezugsdaten können geändert werden. Zeigen Sie zunächst die Probe, für die Sie die Bezugsreferenz ändern möchten, auf dem Bildschirm <Probe> an. Einstellung Beginnen Sie auf dem Bildschirm <Proben-Menü> - <Datenverwaltung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper... -
Seite 51: Listenposition Ändern
Listenposition ändern … „ Durch Angeben von Probennummern kann die angegebene Probe ausgewählt werden, ohne dass der Bildschirm verschoben werden muss. Einstellung Beginnen Sie auf dem Bildschirm <Proben-Menü> - <Datenverwaltung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Listenposition ändern“... -
Seite 52: Alle Daten Löschen
Alle Daten löschen … „ Alle Probendaten löschen. Einstellung Beginnen Sie auf dem Bildschirm <Proben-Menü> - <Datenverwaltung>. Setzen Sie mit [] oder [] den Cursor auf „Alle Probe 0003 Bumper Daten löschen“ und drücken Sie die Taste [Bestätigung]. Proben-Menü [0001] Der Bildschirm <Alle Daten löschen>... -
Seite 53: Pass/Fail-Bewertung Für Farbdifferenzen
Pass/Fail-Bewertung für Farbdifferenzen Mit diesem Messgerät können Sie zur Durchführung von Bewertungen Toleranzen für die Farbdifferenz der Probendaten gegenüber den Bezugsdaten festlegen. Nähere Informationen zur Einstellung der Toleranzen finden Sie auf Seite 62 „Toleranzeinstellungen“ und auf Seite 66 „Default-Toleranzeinstellung“. Wenn die Bezugsdaten gelöscht werden, kann weder die Farbdifferenz für diese Daten angezeigt noch die Pass/ Fail-Bewertung aufgrund der für diese Daten festgelegten Toleranzen durchgeführt werden. - Seite 54 Bildschirm <Probe> • Wenn kein relevanter Bezug eingestellt wurde, wird kein Farbdifferenzwert oder Pass/Fail-Symbol angezeigt. Anmerkungen Wird angezeigt, wenn keine der Farbdifferenzen und Glanzwertdifferenzen die Toleranz überschreiten oder sich ihr nähern Bildschirm „Absolut“, „Differenz“, „Abs. & Diff.“ und „Benutzerdefiniert“ Beispiel: Bildschirm „Abs. & Diff.“ Bildschirm „Pass/Fail“...
-
Seite 55: Farbdifferenz-Bezugsfarbenfunktion
Farbdifferenz-Bezugsfarbenfunktion Zur Messung der Farbdifferenz zwischen zwei Proben muss die Farbe einer der Proben als Bezugsfarbe festgelegt werden. Dieses Messgerät kann bis zu 2.500 Bezugsfarben 7.500 Probenfarben speichern. • Beim Speichern werden den Bezugsfarben feste Nummern zwischen 0001 und 2500 zugewiesen. Auch wenn Memo Daten von irgendeiner Stelle gelöscht werden, bleiben die übrigen Nummern unverändert. -
Seite 56: Drucken
Drucken „ „ Druckt die Bezugsfarbendaten. Zunächst muss das Messgerät mit dem seriellen Drucker verbunden werden. Nähere Informationen zum Anschluss des Messgeräts an einen seriellen Drucker finden Sie auf Seite 101 „Verbinden mit einem Drucker/Barcodeleser“. • Zeigen Sie zunächst die zu druckende Bezugsfarbe auf dem Bildschirm <Bezug> an. Anmerkungen • Wenn keine korrekte Verbindung besteht, kann nicht gedruckt werden. -
Seite 57: Name Bearbeiten
Name bearbeiten „ „ Benennt die Bezugsfarbendaten. Bei Auslieferung des Messgeräts ist der Bezugsfarbename auf „No Name“ eingestellt. Memo Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü>. Setzen Sie mit [] oder [] den Cursor auf „Name Bezug bearbeiten“ und drücken Sie die Taste [Bestätigung]. -
Seite 58: Bezugsdatenverwaltung
Bezugsdatenverwaltung „ „ In der Bezugsdatenverwaltung können Bezugsdateneinschränkungen erzwungen, die Gruppierung durchgeführt, Listenpositionen geändert, Bezugsfilter bearbeitet, Daten geschützt und alle Daten gelöscht werden. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü>. Setzen Sie mit [] oder [] den Cursor auf „Datenverwaltung“ und drücken Sie die Taste [Bestätigung], um den Bildschirm <Datenverwaltung>... -
Seite 59: Gruppe Einstellen
Gruppe einstellen … „ Damit Bezüge in Gruppen klassifiziert werden können, können bis zu fünf Gruppen, in die die Daten kategorisiert werden sollten, konfiguriert werden. Nachdem die Bezüge in einer Gruppe registriert wurden, ist es möglich, mithilfe der Filterfunktion nur die ausgewählten Bezugsdaten anzuzeigen. In diesem Abschnitt wird das Registrieren einer Gruppe beschrieben. -
Seite 60: Listenposition Ändern
Listenposition ändern … „ Durch Angeben von Bezugsnummern können angegebene Bezüge angezeigt werden, ohne dass der Bildschirm verschoben werden muss. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü> - <Datenverwaltung>. Setzen Sie mit [] oder [] den Cursor auf Bezug „Listenposition ändern“ und drücken Sie die Taste [Bestätigung]. -
Seite 61: Bezugsfilter Bearbeiten
Bezugsfilter bearbeiten … „ Die Filterfunktion erleichtert die Suche nach einem Bezug. Die Funktion ermöglicht es, dass durch Auswählen „Nur gesp. Daten“ oder durch Auswählen einer vorab erstellten Gruppe nur ausgewählte Bezugsdaten angezeigt werden. Bei Auslieferung des Messgeräts ist „Bezugsfilter bearbeiten“ auf „AUS“ eingestellt. Memo Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü>... -
Seite 62: Daten Schützen
Daten schützen … „ Der Löschschutz kann aktiviert werden, um zu verhindern, dass die gespeicherten Bezugsfarbeneinstellungen versehentlich gelöscht oder geändert werden. Wenn der Löschschutz aktiviert ist, können „Name bearbeiten“, „Toleranz bearbeiten“, „Daten löschen“ oder „Alle Daten löschen“ auf dem Bildschirm <Bezug-Menü> nicht ausgewählt und Messungen können nicht überschrieben werden. -
Seite 63: Alle Daten Löschen
Alle Daten löschen … „ Löscht alle eingestellten Bezugsfarbendaten. Wenn die Daten geschützt sind, kann „Alle Daten löschen“ auf dem Bildschirm <Datenverwaltung> nicht Anmerkungen ausgewählt werden. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü> - <Datenverwaltung>. Setzen Sie mit [] oder [] den Cursor auf „Alle Probe Daten löschen“... -
Seite 64: Pass/Fail
Pass/Fail „ „ Bearbeitet die Toleranz, die als Bewertungskriterium verwendet wird, und legt die Warnstufe sowie den Standardwert für den parametrischen Koeffizienten fest. Wenn die Farbdifferenz zwischen der Probe und dem Bezug die Toleranz überschreitet, wird die Spalte des für die Messanzeige relevanten Farbwerts rot markiert. -
Seite 65: Toleranzeinstellungen
Toleranzeinstellungen … „ Legt für die einzelnen Bezugsfarben die Toleranz fest, die zur Toleranzbewertung (Pass/Fail) der Messdaten verwendet wird. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü> - <Pass/Fail>. Setzen Sie mit [] oder [] den Cursor auf Probe „Toleranz bearbeiten“ und drücken Sie die Taste [Bestätigung]. -
Seite 66: Warnstufeneinstellung
Warnstufeneinstellung … „ Warnungen werden angezeigt, wenn die Messdaten sich der Toleranz nähern, diese aber nicht überschreiten. Sie können festlegen, wie weit sich die Daten der Toleranz nähern müssen, bevor eine Warnung ausgegeben wird. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü> - <Pass/Fail>. Setzen Sie mit [] oder [] den Cursor auf Probe „Warnstufe“... -
Seite 67: Parametrische Koeffizienteneinstellung
Parametrische Koeffizienteneinstellung … „ Legt für die einzelnen Bezugsfarben den parametrischen Koeffizienten fest, der zur Toleranzbewertung (Pass/Fail) der Messdaten verwendet wird. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug-Menü> - <Pass/Fail>. Setzen Sie mit [] oder [] den Cursor auf Probe „Parametrische Koeffiz.“... -
Seite 68: Standarddateneinstellung
Standarddateneinstellung „ „ Das Gerät ermöglicht das Einstellen von Pass/Fail-Bewertungskriterien für einzelne Bezugsfarbendaten. Bevor Bewertungskriterien festgelegt werden, ist das Messgerät auf die Default-Toleranz eingestellt. Sie können die Toleranz, die als Bewertungskriterium verwendet wird, sowie die Warnstufe und den Standardwert für den parametrischen Koeffizienten bearbeiten. -
Seite 69: Default-Toleranzeinstellung
Default-Toleranzeinstellung … „ • Bei Auslieferung des Messgeräts ist die Default-Toleranz auf die folgenden Werte eingestellt. Memo Unterer Grenzwert: -1,00 Oberer Grenzwert: 1,00 Δx, Δy, Δz Unterer Grenzwert: -0,01 Oberer Grenzwert: 0,01 Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Default-Einstellung>. Setzen Sie den Cursor auf „Default-Toleranz“... -
Seite 70: Warnstufeneinstellung
Warnstufeneinstellung … „ Bei Auslieferung des Messgeräts ist die Standardwarnstufe auf „80%“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Default-Einstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Warnstufe“ und drücken Sie die Taste [Bestätigung]. -
Seite 71: Parametrische Koeffizienteneinstellung
Parametrische Koeffizienteneinstellung … „ Bei Auslieferung des Messgeräts ist der standardmäßige parametrische Koeffizient auf „1.00“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Default-Einstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Parametrische Koeffiz.“... -
Seite 72: Gruppe Einstellen
Gruppe einstellen … „ Erstellt Gruppen zum vorzeitigen Registrieren von Bezügen. Bei Auslieferung des Messgeräts ist kein Gruppenname eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Default-Einstellung>. Setzen Sie mit [] oder [] den Cursor auf „Gruppe Probe 0003 Bumper einstellen“... - Seite 73 Wiederholen Sie Schritt 2, bis Sie die erforderlichen Zeichen eingegeben haben. • Stellen Sie, um das Zeichen links vom Cursor im Textfeld zu löschen, den Cursor auf [×] und drücken Sie die Taste [Bestätigung]. Bewegen Sie, nachdem Sie die Zeichen eingegeben haben, den Cursor auf [Speichern] und drücken Sie die Taste [Bestätigung].
-
Seite 75: Kapitel 3 Einrichtung
Kapitel Einrichtung Einstellung der Messbedingungen .......73 Einstellung der Messbedingungen ......73 Festlegen der Messoptionen ........75 Einstellung der Anzeigebedingungen ......78 Anzeigeeinstellungen ..........82 Messgeräteeinstellungen ........87 Festlegen der Messgeräteoptionen ......87... -
Seite 76: Einstellung Der Messbedingungen
Einstellung der Messbedingungen Bei diesem Messgerät müssen Messbedingungen (Messmodus, Mittelwertszählung, Beobachter/Lichtart und Anzeige) eingestellt werden, bevor mit der Messung begonnen werden kann. Einstellung der Messbedingungen „ „ Wählen Sie zum Einstellen der Messbedingungen im Menü <Messbedingungen> die Einstellungen aus. Die folgenden vier Messbedingungen können festgelegt werden: • Messmodus : W ählen Sie die Kombination von Farb- und Glanzmessung aus. -
Seite 77: Messmodus
Messmodus … „ Wählen Sie die Kombination von Farb- und Glanzmessung aus. Bei Auslieferung ist der Messmodus auf „Farb-&Glanzmessung“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Messmodus“... -
Seite 78: Festlegen Der Messoptionen
Festlegen der Messoptionen „ „ Wählen Sie auf dem Menübildschirm <Messbedingungen> „Messeinstellung“ aus, um die Messoptionen festzulegen. Sie können die folgenden Messoptionen auswählen bzw. festlegen: • Autom. Mittelwert (1 bis 10) : Legen Sie die Anzahl Messungen für die automatische Mittelwertbildung festlegen. -
Seite 79: Automatischer Mittelwert (1 Bis 10)
Automatischer Mittelwert (1 bis 10) … „ Die Anzahl Messungen für die automatische Mittelwertbildung festlegen. Bei jedem Drücken der Messtaste wird der Mittelwert der aus der festgelegten Anzahl an kontinuierlichen Messungen gewonnenen Daten als Probenwert bestimmt. Bei Auslieferung des Messgeräts ist als Anzahl der Messungen für die automatische Mittelwertbildung „1 Mal“ Memo eingestellt. -
Seite 80: Manueller Mittelwert (1 Bis 30)
Manueller Mittelwert (1 bis 30) … „ Die Anzahl Messungen für die manuelle Mittelwertbildung festlegen. Der Mittelwert der Daten, die aus den Messungen gewonnen werden, bei denen die Messtaste so oft wie festgelegt gedrückt wird, wird als Probenwert bestimmt. Bei Auslieferung des Messgeräts ist als Anzahl der Messungen für die manuelle Mittelwertbildung „1 Mal“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen>... -
Seite 81: Einstellung Der Anzeigebedingungen
Einstellung der Anzeigebedingungen „ „ Wählen Sie zum Einstellen der Anzeigebedingungen auf dem Menübildschirm <Messbedingungen> „Beobachter/ Lichtart“ aus. Für die Anzeigebedingungen können die beiden folgenden Beobachter/Lichtart-Einstellungen konfiguriert werden. • Beobachter/Lichtart 1: Wählen Sie aus, welcher Beobachter bzw. welche Lichtart zum Erfassen farbmetrischer Daten verwendet werden soll. -
Seite 82: Beobachter/Lichtart 1
Beobachter/Lichtart 1 … „ Wählen Sie einen Beobachterwinkel von 2 oder 10° aus und die Lichtart, die zum Messen farbmetrischer Daten verwendet werden soll. Bei Auslieferung des Messgeräts ist Beobachter/Lichtart 1 auf „10°/D65“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen> - <Beobachter/Lichtart>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper... - Seite 83 Drücken Sie die Taste [Bestätigung]. Die Auswahl wird bestätigt und das System kehrt zum Bildschirm <Beobachter/Lichtart> zurück. Wenn [ESC] gedrückt wird, ohne die Taste [Bestätigung] Anmerkungen zu drücken, werden die Einstellungen nicht geändert und Sie kehren zum Bildschirm <Beobachter/Lichtart> zurück.
-
Seite 84: Beobachter/Lichtart 2
Beobachter/Lichtart 2 … „ Wählen Sie die sekundäre Lichtart aus, die etwa zur Berechnung des MI (Metamerie-Index) usw. verwendet wird. Bei Auslieferung des Messgeräts ist Beobachter/Lichtart 2 auf „10°/F11“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen> - <Beobachter/Lichtart>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper... -
Seite 85: Anzeigeeinstellungen
Anzeigeeinstellungen „ „ Wählen Sie zum Einstellen der Anzeigeeinstellungen auf dem Menübildschirm <Messbedingungen> „Anzeigebed.“ aus. Die folgenden vier Anzeigebedingungen (drei Bedingungen und 14 benutzerdefinierte Anzeigebedingungen) können festgelegt werden: • Anzeigetyp : Wählen Sie aus, welcher Bildschirm angezeigt werden soll. • Farbraum : Wählen Sie aus, welcher Farbraum angezeigt werden soll. -
Seite 86: Anzeigetyp
Anzeigetyp … „ Konfiguriert den Anzeigetyp für die Messergebnisse. Bei Auslieferung des Messgeräts sind alle Anzeigetypen ausgewählt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen> - <Anzeigebedingungen>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Anzeigetyp“... -
Seite 87: Farbraum
Farbraum … „ Wählt den zu verwendenden Farbraum aus. Bei Auslieferung des Messgeräts ist der Farbraum auf „L*a*b*“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen> - <Anzeigebedingungen>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Farbraum“... -
Seite 88: Farbgleichung
Farbgleichung … „ Wählt aus, welche Farbdifferenzformel verwendet werden soll. Bei Auslieferung des Messgeräts ist die Farbdifferenzformel auf „ΔE*ab“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen> - <Anzeigebedingungen>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Farbgleichung“... -
Seite 89: Benutzerdefiniert
Benutzerdefiniert … „ Wählt die zu verwendenden Elemente aus, wie Farbraum, Farbdifferenzformel oder Index. Es können bis zu 14 Elemente (Benutzerdefiniert 01 bis Benutzerdefiniert 14) für die Anzeige festgelegt werden. Bei Auslieferung des Messgeräts sind die benutzerdefinierten Anzeigeelemente auf „Keine“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Messbedingungen>... -
Seite 90: Messgeräteeinstellungen
Messgeräteeinstellungen Festlegen der Messgeräteoptionen „ „ Wählen Sie zum Festlegen der Messgeräteoptionen auf dem Bildschirm <Einstellung> „Messgeräteeinstellung“ aus. Vorgehensweise Starten Sie den Vorgang aus dem Messbildschirm. Drücken Sie [MENU] und öffnen Sie mit [] oder [] Probe 0003 Bumper den Bildschirm <Einstellung>. Drücken Sie, um zum vorherigen Bildschirm Memo Einstellung... -
Seite 91: Benutzertyp
Benutzertyp … „ Einstellungen können für jeden Benutzer geschützt werden. Bei Auslieferung des Messgeräts ist der Benutzertyp auf „Administrator“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Messgeräteeinstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Benutzertyp“... -
Seite 92: Anzeigespracheneinstellungen
Anzeigespracheneinstellungen … „ Das Messgerät bietet die Möglichkeit, die Anzeigesprache einzustellen. Halten Sie zum Öffnen des Bildschirms für die Spracheinstellung [MENU] gedrückt, während Sie das Messgerät einschalten. Bei Auslieferung des Messgeräts ist die Sprache auf „English“ eingestellt. Memo Wenn es zu einer vollständigen Entladung des Backup-Akkus des Messgeräts gekommen ist, wird die Anmerkungen Anzeigesprache auf „English“... -
Seite 93: Festlegen Des Datumsformats
Festlegen des Datumsformats … „ Das Format des auf dem Bildschirm angezeigten Datums kann geändert werden. Bei Auslieferung des Messgeräts ist das Datumsformat auf „yyyy/mm/dd“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Messgeräteeinstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Datumsformat“... -
Seite 94: Einrichten Der Uhr
Einrichten der Uhr … „ Das Messgerät verfügt über eine eingebaute Uhr zum Speichern von Datum und Uhrzeit der Messung. Da Datum und Uhrzeit werksseitig eingestellt worden sind, brauchen diese Einstellungen unter normalen Umständen nicht geändert zu werden. Bei Bedarf können Sie die Einstellungen von Datum und Uhrzeit jedoch konfigurieren. Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung>... -
Seite 95: Bildschirmhelligkeit
Bildschirmhelligkeit … „ Die Helligkeit des LCDs kann in fünf Schaltstufen eingestellt werden. Eine dunklere Helligkeitsstufe hilft Ihnen Energie zu sparen. Bei Auslieferung des Messgeräts ist die Bildschirmhelligkeit auf „3 (Standard)“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Messgeräteeinstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper... -
Seite 96: Summer
Summer … „ Die Tonwiedergabe bei der Bedienung kann ein- oder ausgeschaltet werden. Bei Auslieferung des Messgeräts ist der Summer auf „AUS“ eingestellt. Memo Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Messgeräteeinstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Tonsignal“... -
Seite 97: Kapitel 4 Sonstige Funktionen
Kapitel Sonstige Funktionen Anschluss eines externen Geräts ......95 Anschluss an einen PC ........95 ‹ „ Verbinden mit USB-Kabel.........96 Verbinden über Bluetooth ........97 Verbindungseinstellung ..........98 ‹ Verbinden mit einem Drucker/Barcodeleser ...101 „ Vorbereitung des Messgeräts ........102 Systemeinstellungen ..........107 Kalibriereinstellung ..........107 Anzeigen von Diagnose-Informationen ....111 Anzeige der Gerätedaten ........112... -
Seite 98: Anschluss Eines Externen Geräts
Anschluss eines externen Geräts Das Messgerät verfügt über einen USB-Anschluss und eine Bluetooth-Funktion (sofern das optionale Bluetooth- Modul angeschlossen ist). Mit dem im Lieferumfang enthaltenen USB-Kabel (IF-A26) kann das Messgerät an einen PC angeschlossen werden; über die Bluetooth-Kommunikationsfunktion kann das Messgerät an einen PC oder an einen Drucker angeschlossen werden, sodass Daten übertragen und gedruckt werden können. -
Seite 99: Verbinden Mit Usb-Kabel
Verbinden mit USB-Kabel „ Verbinden Sie das Messgerät über das mitgelieferte USB-Kabel IF-A26 (2 m) mit einem PC. • Für den Anschluss des Messgeräts an einen PC muss der zugehörige USB-Treiber installiert sein. Installieren Anmerkungen Sie den mit der Software gelieferten USB-Treiber, der den Anschluss und den Betrieb des Messgerätes ermöglicht. -
Seite 100: Verbinden Über Bluetooth
Verbinden über Bluetooth „ Verbinden Sie das Messgerät mithilfe des optionalen Bluetooth-Moduls über die Bluetooth- Kommunikationsfunktion mit einem PC. • Die Bluetooth-Funktion des Messgeräts ermöglicht die Datenkommunikation mit einem angeschlossenen Anmerkungen PC und das Drucken von einem Bluetooth-Computer. Der gleichzeitige Anschluss an einen PC und einen Drucker/Scanner ist jedoch nicht möglich. -
Seite 101: Verbindungseinstellung
Verbindungseinstellung „ „ Schalten Sie die Bluetooth-Funktion ein und konfigurieren Sie den PIN-Code des Messgeräts. Vorgehensweise Starten Sie den Vorgang aus dem Messbildschirm. Drücken Sie [MENU] und öffnen Sie mit [] oder [] Probe 0003 Bumper den Bildschirm <Einstellung>. Drücken Sie, um zum vorherigen Bildschirm Memo Einstellung zurückzukehren, [MENU] oder [ESC]. - Seite 102 Setzen Sie mit [] oder [] den Cursor auf „EIN“ und drücken Sie die Taste [Bestätigung]. Die Bluetooth-Funktion des Messgeräts wird eingeschaltet und das System kehrt zum Bildschirm <Verbindungseinstellung> zurück. Das Bluetooth- Bluetooth Symbol wird in der Statusleiste angezeigt. Gehen Sie zum Konfigurieren des Bluetooth-PIN-Codes zu Schritt 3, um fortzufahren.
-
Seite 103: Pc-Verbindung
PC-Verbindung „ Mit einem PC als Host kann eine Verbindung zum Messgerät über die Bluetooth-Kommunikation hergestellt werden. Vorgehensweise Vergewissern Sie sich, dass das Messgerät eingeschaltet ist. Vergewissern Sie sich, dass die Bluetooth-Funktion Probe 0003 Bumper am Messgerät eingeschaltet ist. Achten Sie auch darauf, dass die Bluetooth-Funktion nicht für die Einstellung Verbindung mit einem Drucker und das USB-Kabel... -
Seite 104: X8B; Verbinden Mit Einem Drucker/Barcodeleser
Verbinden mit einem Drucker/ ‹ „ Barcodeleser Wenn das Messgerät über die Bluetooth-Funktion mit einem Drucker oder Barcodeleser verbunden wird, können verschiedene Daten ausgedruckt werden, wie etwa Messergebnisse, oder Namen für Daten zum Speichern im Messgerät eingescannt werden. • Wenn das Bluetooth-Modul CM-A219 installiert ist, ermöglicht die Bluetooth-Funktion dieses Messgeräts Anmerkungen die Datenkommunikation zu einem PC, das Ausdrucken von Daten auf dem Bluetooth-Drucker CM-A234 und das Lesen von Datennamen von einem Barcodeleser. -
Seite 105: Vorbereitung Des Messgeräts
Vorbereitung des Messgeräts „ Schließen Sie das Bluetooth-Modul am Messgerät an und schalten Sie dessen Bluetooth-Funktion ein. (Siehe Seite 97.) Erst nachdem die Bluetooth-Funktion des Messgeräts eingeschaltet wurde, kann der Bluetooth-Drucker/ Anmerkungen Leser registriert und dessen automatische Druckfunktion konfiguriert werden. Registrierung einer Bluetooth-Adresse …... -
Seite 106: Pin-Code-Konfiguration
PIN-Code-Konfiguration … „ Geben Sie die für den Drucker/Scanner eingestellte PIN ein (bereits bestätigt). Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung> - <Verbindungseinstellung>. Setzen Sie mit [] oder [] den Cursor auf „Drucker-PIN-Code“ oder „Scanner-PIN-Code“ und drücken Sie die Taste [Bestätigung]. Probe 0003 Bumper Probe... -
Seite 107: Drucken Von Daten
Drucken von Daten … „ Drucken Sie die Probendaten bzw. die Bezugsdaten mit dem Drucker aus. • Zunächst muss das Messgerät mit dem Drucker verbunden werden. Anmerkungen • Der als Zubehör erhältliche Bluetooth-Drucker CM-A234 kann nur Text drucken. Spektralkurven, Farbdifferenzgrafiken und andere auf dem Messgerät angezeigte Grafiken können nicht gedruckt werden. Vorgehensweise Beginnen Sie auf dem Bildschirm <Bezug>... -
Seite 108: Auto-Druck
Auto-Druck … „ Für jede Messung können die Ergebnisse automatisch gedruckt werden. • Zunächst muss das Messgerät mit dem Drucker verbunden werden. Anmerkungen • Der als Zubehör erhältliche Bluetooth-Drucker CM-A234 kann nur Text drucken. Spektralkurven, Farbdifferenzgrafiken und andere auf dem Messgerät angezeigte Grafiken können nicht gedruckt werden. Bei Auslieferung des Messgeräts ist „Auto-Druck“... - Seite 109 Druckbeispiel 3 Anzeigetyp auf „Abs. & Diff.“ eingestellt Probe 0003 Bumper No Name 0004 10°/D65 2°/C 99.07 99.03 -0.09 -0.05 0.03 0.01 0.08 0.07 ∆ L * -0.05 0.05 ∆ a * 0.01 -0.08 ∆ b * 0.09 0.12 ∆ E * a b 94.26 94.26 0.10...
-
Seite 110: Systemeinstellungen
Systemeinstellungen In diesem Abschnitt werden die Konfiguration der Kalibrierung sowie die Anzeige der Messgeräte-Diagnose-Info und der Messgeräte-Info erläutert. Vorgehensweise Starten Sie den Vorgang aus dem Messbildschirm. Drücken Sie [MENU] und öffnen Sie mit [] oder [] Probe 0003 Bumper den Bildschirm <Einstellung>. Drücken Sie, um zum vorherigen Bildschirm Memo Einstellung... -
Seite 111: Meldungen Zum Kalibrierintervall
Meldungen zum Kalibrierintervall … „ Wenn das Messgerät seit der vorherigen Messung längerer Zeit nicht benutzt wurde, wird nach dem Starten und vor dem Messen in einer Meldung zur Durchführung der Weißkalibrierung aufgefordert. Das Zeitintervall zwischen der vorherigen Kalibrierung und der Anzeige der Meldung kann konfiguriert werden. Bei Auslieferung des Messgeräts ist das Intervall bis zur Anzeige der Kalibrierung auf „8 (Stunde)“... -
Seite 112: Meldungen Zur Jährlichen Wartung
Tag angezeigt. Das Datum der nächsten Kalibrierung wird vor Jährliche Wartung der Auslieferung im Werk eingestellt bzw. während des Kalibrierservice (bzw. der Wartung) durch KONICA MINOLTA und kann nicht geändert werden. Nächste Kalibrierung: 2017/10/10 Drücken Sie die Taste [Bestätigung]. -
Seite 113: User-Kalibrierung
User-Kalibrierung … „ Sie können anstelle der Weißkalibrierung die Kalibrierung auch mit Ihrer eigenen Referenzplatte und Ihren eigenen Kalibrierdaten durchführen. Die Kalibrierdaten für die User-Kalibrierung können festgelegt werden, indem das Messgerät mit einem PC verbunden und die optional erhältliche Farbdatensoftware „SpectraMagic DX“ verwendet wird. -
Seite 114: Anzeigen Von Diagnose-Informationen
Anzeigen von Diagnose-Informationen „ „ Die Ergebnisse der mit der optionalen Software „SpectraMagic DX“ durchgeführten Diagnose des Messgerätestatus werden angezeigt. Vorgehensweise Starten Sie den Vorgang auf dem Bildschirm <Einstellung>. Setzen Sie mit [] oder [] den Cursor auf Probe 0003 Bumper „Diagnose-Info“... -
Seite 115: Anzeige Der Gerätedaten
Die Messgerätedaten werden angezeigt. Anzeigeelemente Messgeräte-Info Produktname : Produktbezeichnung des Messgeräts „ Produktname Version : Firmwareversion des Messgeräts „ CM-25cG Serien-Nr. : Seriennummer des Messgeräts „ Version 1.00.0000 Serien-Nr. 1234567 Drücken Sie [ESC]. Das System kehrt zum Bildschirm <Einstellung> zurück. -
Seite 117: Kapitel 5 Fehlerbehebung
Kapitel Fehlerbehebung Meldungsliste .............115 Fehlerbehebung ..........117... -
Seite 118: Meldungsliste
Meldungsliste Fehlermeldung: Der Vorgang ist nicht korrekt. Führen Sie sofort folgende Schritte durch. Keine Xenon-Ausgabe. Neustarten und Messung erneut durchführen. Falls Fehler weiterhin auftritt, bitte Service kontaktieren! Messgeräte-Fehler. Neustarten und Messung erneut durchführen. Falls Fehler weiterhin auftritt, bitte Service kontaktieren! Keine LED-Ausgabe. - Seite 119 Achtung: Die Einstellung oder der Vorgang ist nicht korrekt. Die Reflexion liegt außerhalb des gewährleisteten Bereichs. Der Glanzwert liegt außerhalb des gewährleisteten Bereichs. USB-Verbindung prüfen S. 95 Der Bezug ist schreibgeschützt. S. 59 Das Datum ist falsch. S. 91 Der eingestellte Toleranzbereich ist falsch. Überprüfen Sie den oberen und unteren Grenzwert. S.
-
Seite 120: Fehlerbehebung
Maßnahmen durch. Schalten Sie das Messgerät. wenn es noch immer nicht korrekt funktioniert, aus und trennen Sie vorübergehend den Akku. Setzen Sie den Akku wieder ein und schalten Sie das Messgerät wieder ein. Wenn das Symptom weiterhin vorhanden ist, wenden Sie sich bitte an eine autorisierte KONICA MINOLTA-Serviceeinrichtung. Symptom Testpunkt Maßnahme... -
Seite 121: Kapitel 6 Anhang
Kapitel Anhang Technische Daten ..........119 Abmessungen ............121... -
Seite 122: Technische Daten
10-Sekunden-Intervallen gemessen wird) Abstimmung zwischen Innerhalb von ΔE*ab 0,15 (MAV) den Messgeräten (Mittelwert für Farbplatten der 12 BCRA-Reihe II, im Vergleich zu den Werten, die mit einem Masterkörper unter KONICA MINOLTA- Standardmessbedingungen gemessen wurden) Beobachter 2 oder 10° Normalbeobachter Lichtart A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 Benutzerdefinierte Lichtart. - Seite 123 Anzeigesprachen Japanisch, Englisch, Deutsch, Französisch, Italienisch, Spanisch, Chinesisch (vereinfacht), Portugiesisch, Russisch, Türkisch, Polnisch Anzeige 2,7“-TFT-Farb-LCD-Bildschirm Schnittstellen USB 2.0, Bluetooth (Option) Datenspeicher Bezugsdaten: 2500 Messungen; Probendaten: 7500 Messungen Stromversorgung Aufladbarer Lithium-Ionen-Akku, USB-Bus Ladezeit Ca. 6 Stunden bei vollständiger Entladung Betriebstemperatur/Luftfeuchtigkeit 5-40 °C, relative Luftfeuchtigkeit max. 80 % (bei 35 °C) ohne Kondensation Lagertemperatur/Luftfeuchtigkeit 0-45 °C, relative Luftfeuchtigkeit max.
-
Seite 124: Abmessungen
Abmessungen (Einheit: mm) 80,5 81,3 (Höhe der Befestigungsschraube) Ø35 58,5 2-M3-Befestigungsschraube, Tiefe 3,5 (Höhe von Messöffnung bis Schraube: 4 mm) - Seite 127 < ACHTUNG > KONICA MINOLTA HAFTET WEDER FÜR SCHÄDEN INFOLGE DES FALSCHEN GEBRAUCHS, DER FALSCHEN HANDHABUNG, DER UNBEFUGTEN ÄNDERUNG USW. DIESES PRODUKTS NOCH FÜR INDIREKTE ODER BEILÄUFIGE SCHÄDEN (U.A. GEWINNVERLUSTE, BETRIEBSUNTERBRECHUNG USW.) INFOLGE DER VERWENDUNG ODER DER UNMÖGLICHKEIT DER VERWENDUNG DIESES...
- Seite 128 De 9222-A9AG-11 ©2016-2017 KONICA MINOLTA, INC. BHGBDA...
