Bender ISOMETER IR425-D4 Bedienungsanleitung Seite 3

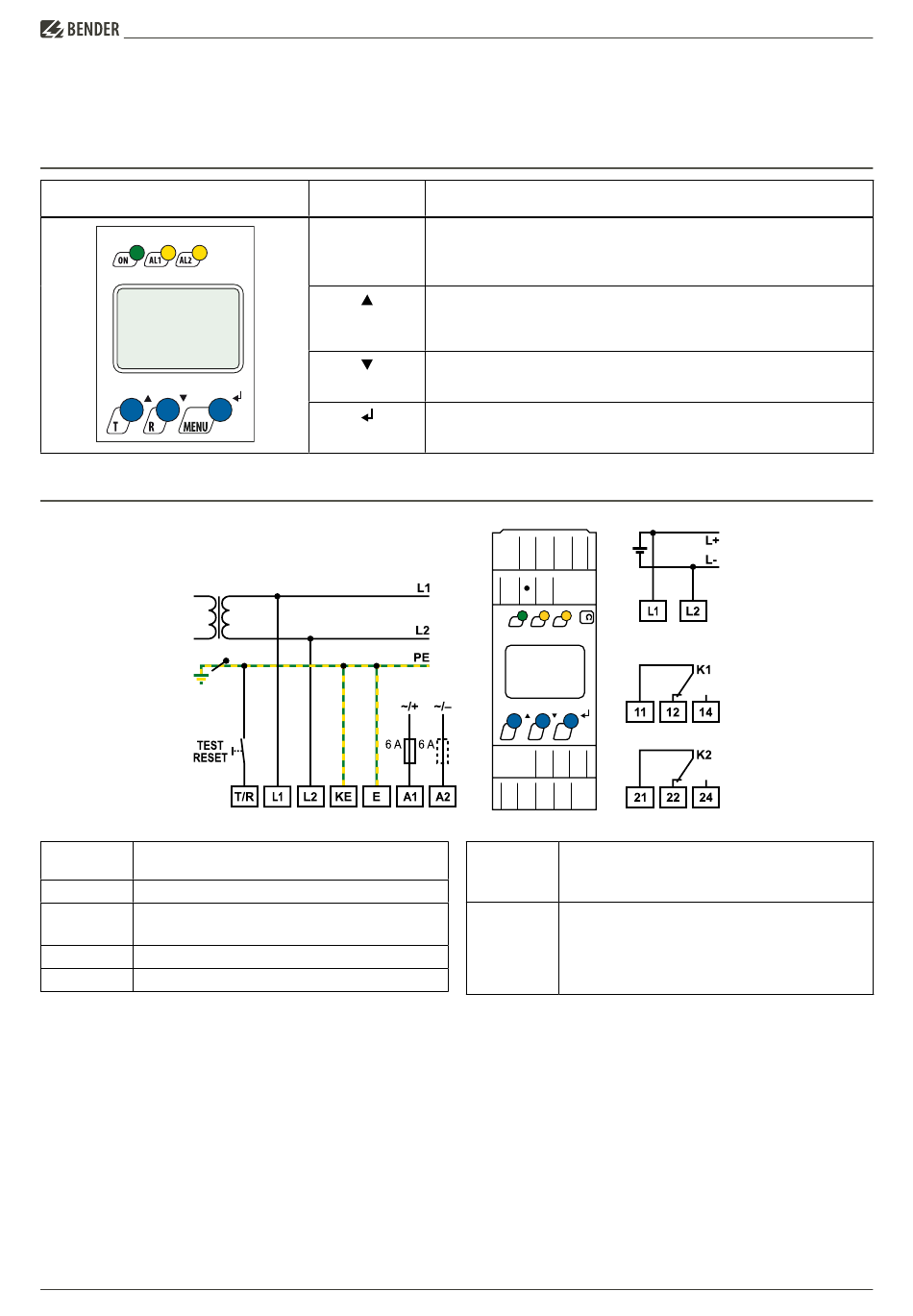

Bedienelemente
Gerätefront
Anschlussschaltbild
A1, A2 Versorgungsspannung U
über Schmelzsicherung
E, KE Getrennter Anschluss von E und KE an PE
L1, L2 Anschluss des zu über wachenden Systems:
Klemmen L1, L2 mit Leiter L1, L2 verbinden
11, 12, 14 Alarmrelais K1: Alarm 1
21, 22, 23 Alarmrelais K2: Alarm 2
Element
ON grün - On
AL1
gelb - Vorwarnung
AL2 gelb - Alarm
Aufwärts-Taste
Test-Taste (> 1,5 s drücken)
T
Bei gedrückter Test-Taste werden die Display-Elemente angezeigt.
Abwärts-Taste
Reset-Taste (> 1,5 s drücken)
R
ENTER
MENU-Taste (> 1,5 s drücken)
MENU
U
S
(siehe Bestell angaben)
s
Funktion
E KE A1 A2
L1 L2
k
ON AL1 AL2
T R MENU
12
11 14
T/R 21 22 24
T/R Kombinierte Test- und Reset-Taste „T/R":
kurzzeitiges Drücken (< 1,5 s) = RESET
langzeitiges Drücken (> 1,5 s) = TEST
Sicherung als Leitungsschutz gemäß
DIN VDE 0100-430/IEC 60364-4-43
(Empfehlung 6 A flink). Bei Versorgung (A1/A2)
aus einem IT-System müssen beide Leitungen
abgesichert werden.
IR425-D4_D00039_05_D_XXDE/07.2024
ISOMETER® IR425-D4
3
