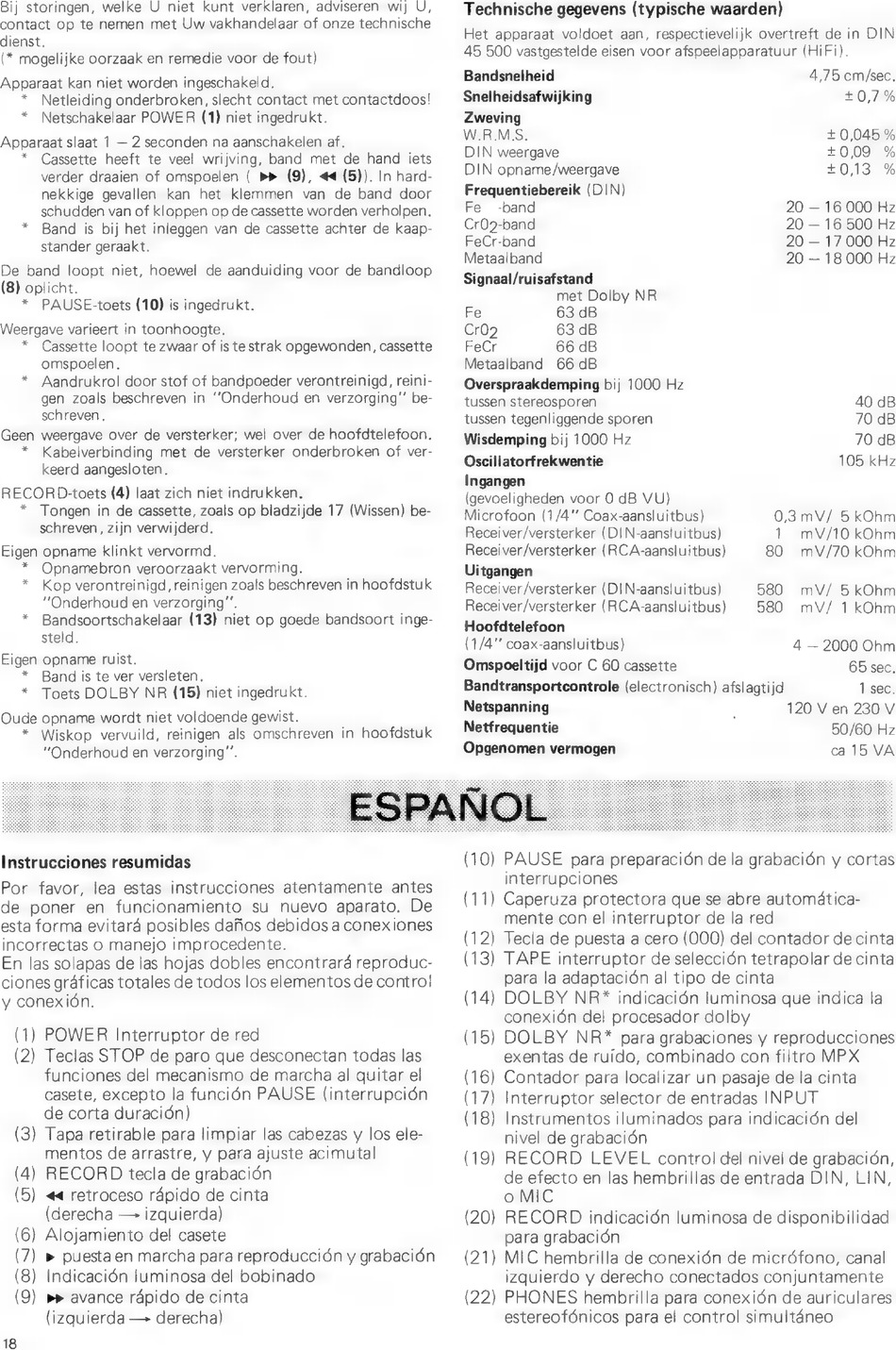

Bij storingen, welke U niet kunt verklaren, adviseren wij U,
contact op te nemen
met Uw vakhandelaar of onze technische
dienst.
(* mogelijke oorzaak en remedie voor de fout)
Apparaat kan niet worden ingeschakeld.
*
Netleiding onderbroken, slecht contact met contactdoos!
*
Netschakelaar POWER (1) niet ingedrukt.
Apparaat slaat 1 — 2 seconden na aanschakelen af.
*
Cassette heeft te veel wrijving, band met de hand iets
verder draaien of omspoelen
( »»
(9), 44 (5)). In hard-
nekkige
gevallen
kan het
klemmen
van
de band door
schudden van of kloppen op de cassette worden verholpen.
Band
is bij het inleggen van de cassette achter de kaap-
stander geraakt.
De band loopt niet, hoewel
de aanduiding voor de bandloop
(8) oplicht.
*
PAUSE-toets (10) is ingedrukt.
Weergave varieert in toonhoogte.
*
Cassette loopt te zwaar of is te strak opgewonden, cassette
omspoelen.
*
Aandrukrol door stof of bandpoeder verontreinigd, reini-
gen zoals beschreven in "Onderhoud en verzorging" be-
schreven.
Geen weergave over de versterker; wel over de hoofdtelefoon.
*
Kabelverbinding met de versterker onderbroken of ver-
keerd aangesloten.
RECOR D-toets (4) laat zich niet indrukken.
* Tongen in de cassette, zoals op bladzijde 17 (Wissen) be-
schreven, zijn verwijderd.
Eigen opname klinkt vervormd.
*
Opnamebron veroorzaakt vervorming.
*
Kop verontreinigd, reinigen zoals beschreven in hoofdstuk
"Onderhoud en verzorging".
*
Bandsoortschakelaar (13) niet op goede bandsoort inge-
steld.
Eigen opname ruist.
*
Band is te ver versleten.
* Toets DOLBY NR (15) niet ingedrukt.
Oude opname wordt niet voldoende gewist.
* Wiskop vervuild, reinigen als omschreven
in hoofdstuk
"Onderhoud en verzorging".
Technische gegevens (typische waarden)
Het apparaat voldoet aan, respectievelijk overtreft de in DIN
45 500 vastgestelde eisen voor afspeelapparatuur (HiFi).
Bandsnelheid
4,75 cm/sec.
Snelheidsafwijking
+0,7%
Zweving
W.R.M.S.
+ 0,045 %
DIN weergave
+0,09
%
DIN opname/weergave
+0,13
%
Frequentiebereik (DIN)
Fe
-band
20 — 16 000 Hz
Cr02-band
20 — 16 500 Hz
FeCr-band
20 — 17 000 Hz
Metaalband
20 — 18 000 Hz
Signaal/ruisafstand
met Dolby NR
Fe
63 dB
Cr02
63 dB
FeCr
66 dB
Metaalband
66 dB
Overspraakdemping bij 1000 Hz
tussen stereosporen
40 dB
tussen tegenliggende sporen
70 dB
Wisdemping bij 1000 Hz
70 dB
Oscillatorfrekwentie
105 kHz
Ingangen
(gevoeligheden voor 0 dB VU)
Microfoon (1/4 Coax-aansluitbus)
0,3mV/
5 kOhm
Receiver/versterker (DIN-aansluitbus)
1
mV/10 kOhm
Receiver/versterker (RCA-aansluitbus)
80
mV/70 kOhm
Uitgangen
Receiver/versterker (DIN-aansluitbus)
580
mV/
5 kOhm
Receiver/versterker (RCA-aansluitbus)
580
mV/ 1 kOhm
Hoofdtelefoon
(1/4"' coax-aansluitbus)
4 — 2000 Ohm
Omspoeltijd voor C 60 cassette
65 sec.
Bandtransportcontrole (electronisch) afslagtijd
1 sec.
Netspanning
120 V en 230 V
Netfrequentie
50/60 Hz
Opgenomen vermogen
ca 15 VA
Instrucciones resumidas
Por favor, lea estas instrucciones atentamente
antes
de poner en funcionamiento
su nuevo aparato. De
esta forma evitarà posibles dafios debidos a conexiones
incorrectas
o manejo improcedente.
En las solapas de las hojas dobles encontrarà reproduc-
ciones gráficas totales de todos los elementos de control
y conexión.
(1) POWER
Interruptor de red
(2) Teclas STOP de paro que desconectan todas las
funciones del mecanismo de marcha al quitar el
casete, excepto la función PAUSE (interrupción
de corta duración)
(derecha — izquierda)
) Alojamiento del casete
) » puesta en marcha para reproducción y grabación
) Indicacién luminosa del bobinado
) »» avance rápido de cinta
(izquierda — derecha)
(10) PAUSE
para preparación de la grabación y cortas
interrupciones
(11) Caperuza protectora que se abre automática-
mente con el interruptor de la red
(12) Tecla de puesta a cero (000) del contador de cinta
(13) TAPE interruptor de selección tetrapolar de cinta
para la adaptación al tipo de cinta
(14) DOLBY NR* indicación luminosa que indica la
conexión del procesador dolby
(15) DOLBY
NR* para grabaciones y reproducciones
exentas de ruido, combinado con filtro MPX
(16) Contador para localizar un pasaje de la cinta
(17) Interruptor selector de entradas INPUT
(18) Instrumentos iluminados para indicación del
nivel de grabación
(19) RECORD
LEVEL control del nivel de grabación,
de efecto en las hembrillas de entrada DIN, LIN,
o MIC
(20) RECORD
indicación luminosa de disponibilidad
para grabación
(21) MIC hembrilla de conexión de micréfono, canal
izquierdo y derecho conectados conjuntamente
(22) PHONES hembrilla para conexión de auriculares
estereofönicos para el control simultáneo
