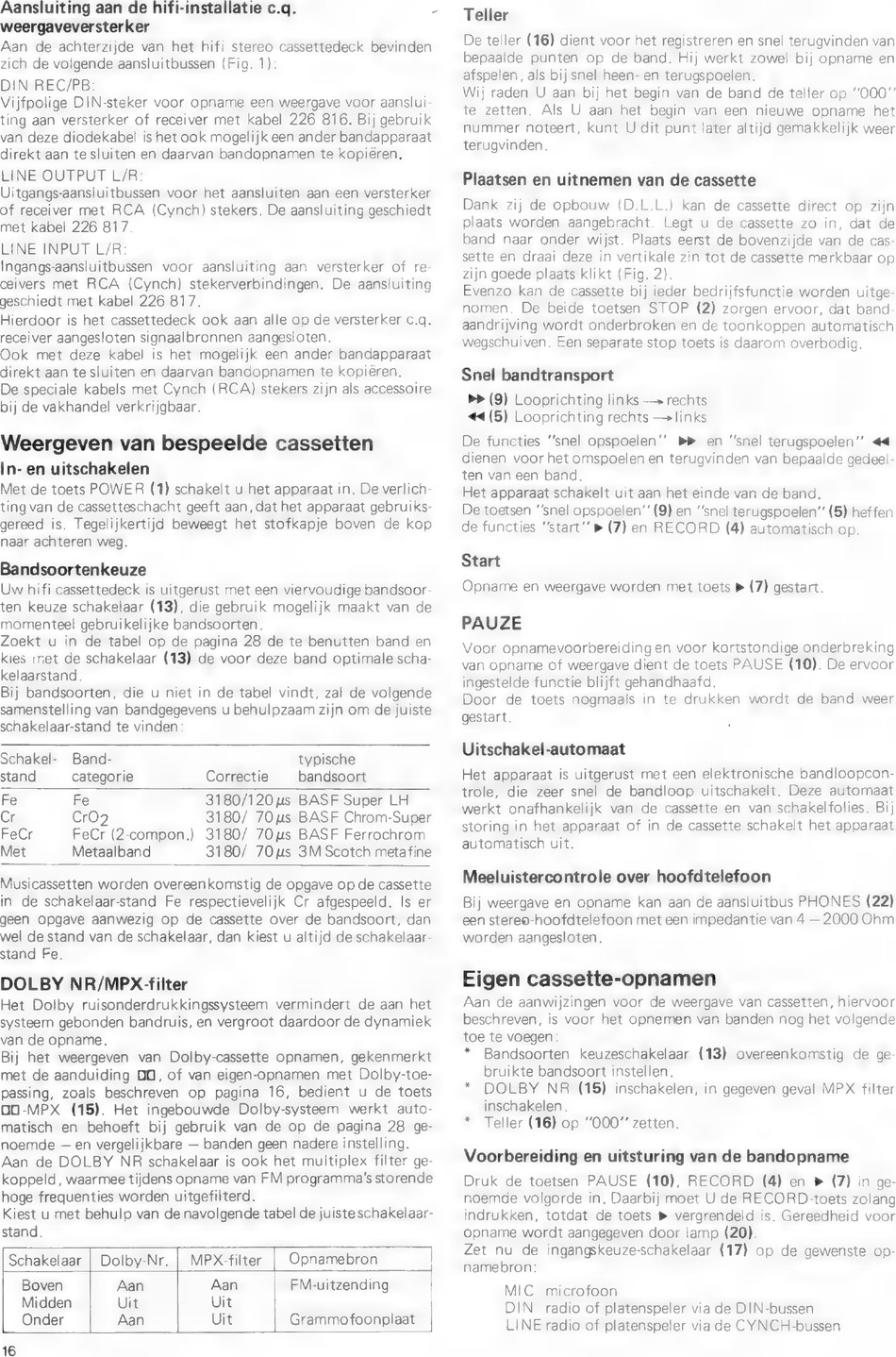

Aansluiting aan de hifi-installatie c.q.
>
weergaveversterker
Aan de achterzijde van het hifi stereo cassettedeck bevinden
zich de volgende aansluitbussen (Fig. 1):
DIN REC/PB:
Vijfpolige DIN-steker voor opname een weergave voor aanslui-
ting aan versterker of receiver met kabel 226 816. Bij gebruik
van deze diodekabel is het ook mogelijk een ander bandapparaat
direkt aan te sluiten en daarvan bandopnamen te kopiëren.
LINE OUTPUT L/R:
Uitgangs-aansluitbussen voor het aansluiten aan een versterker
of receiver met RCA (Cynch) stekers. De aansluiting geschiedt
met kabel 226 817.
LINE INPUT L/R:
Ingangs-aansluitbussen
voor aansluiting aan versterker of re-
ceivers met RCA (Cynch) stekerverbindingen. De aansluiting
geschiedt met kabel 226 817.
Hierdoor is het cassettedeck ook aan alle op de versterker c.q.
receiver aangesloten signaalbronnen aangesloten.
Ook met deze kabel is het mogelijk een ander bandapparaat
direkt aan te sluiten en daarvan bandopnamen te kopiëren.
De speciale kabels met Cynch (RCA) stekers zijn als accessoire
bij de vakhandel verkrijgbaar.
Weergeven van bespeelde cassetten
In- en uitschakelen
Met de toets POWER (1) schakelt u het apparaat in. De verlich-
ting van de cassetteschacht geeft aan, dat het apparaat gebruiks-
gereed is. Tegelijkertijd beweegt het stofkapje boven
de kop
naar achteren weg.
Bandsoortenkeuze
Uw hifi cassettedeck is uitgerust met een viervoudige bandsoor-
ten keuze schakelaar (13), die gebruik mogelijk maakt van de
momenteel gebruikelijke bandsoorten.
Zoekt u in de tabel op de pagina 28 de te benutten band en
kies met de schakelaar (13) de voor deze band optimale scha-
kelaarstand.
Bij bandsoorten, die u niet in de tabel vindt, zal de volgende
samenstelling van bandgegevens u behulpzaam zijn om de juiste
schakelaar-stand te vinden:
Schakel-
Band-
typische
stand
categorie
Correctie
bandsoort
Fe
Fe
3180/120 us BASF Super LH
Cr
CrO2
3180/ 70us BASF Chrom-Super
FeCr
FeCr (2-compon.)
3180/ 70 us BASF Ferrochrom
Met
Metaalband
3180/ 70us 3M Scotch metafine
Musicassetten worden overeenkomstig de opgave op de cassette
in de schakelaar-stand
Fe respectievelijk Cr afgespeeld.
Is er
geen opgave aanwezig op de cassette over de bandsoort, dan
wel de stand van de schakelaar, dan kiest u altijd de schakelaar-
stand Fe.
DOLBY NR/MPX filter
Het Dolby ruisonderdrukkingssysteem vermindert de aan het
systeem gebonden bandruis, en vergroot daardoor de dynamiek
van de opname.
Bij het weergeven
van Dolby-cassette opnamen,
gekenmerkt
met de aanduiding DO, of van eigen-opnamen
met Dolby-toe-
passing, zoals beschreven
op pagina
16, bedient
u de toets
DO-MPX
(15). Het ingebouwde
Dolby-systeem
werkt auto-
matisch
en
behoeft
bij gebruik van de op de pagina 28 ge-
noemde — en vergelijkbare — banden geen nadere instelling.
Aan de DOLBY
NR schakelaar is ook het multiplex filter ge-
koppeld, waarmee tijdens opname van FM programma's storende
hoge frequenties worden uitgefilterd.
Kiest u met behulp van de navolgende tabel de juiste schakelaar-
stand.
Schakelaar | Dolby-Nr.
| MPX-filter
Opnamebron
Boven
Aan
Aan
FM-uitzending
Midden
Uit
Uit
Onder
Aan
Uit
Grammofoonplaat
16
Teller
De teller (16) dient voor het registreren en snel terugvinden van
bepaalde punten
op de band. Hij werkt zowel bij opname en
afspelen, als bij snel heen- en terugspoelen.
Wij raden U aan bij het begin van de band de teller op "0007"
te zetten.
Als U aan het begin van een nieuwe
opname
het
nummer noteert, kunt U dit punt later altijd gemakkelijk weer
terugvinden.
Plaatsen en uitnemen van de cassette
Dank zij de opbouw
(D.L.L.)
kan de cassette direct op zijn
plaats worden
aangebracht.
Legt u de cassette zo in, dat de
band naar onder wijst. Plaats eerst de bovenzijde van de cas-
sette en draai deze in vertikale zin tot de cassette merkbaar op
zijn goede plaats klikt (Fig. 2).
Evenzo kan de cassette bij ieder bedrijfsfunctie worden uitge-
nomen.
De beide toetsen STOP (2) zorgen ervoor, dat band-
aandrijving wordt onderbroken en de toonkoppen automatisch
wegschuiven. Een separate stop toets is daarom overbodig.
Snel bandtransport
>> (9) Looprichting links — rechts
4 (5) Looprichting rechts — links
De functies "snel opspoelen'"
»»
en "snel terugspoelen"
<4
dienen voor het omspoelen en terugvinden van bepaalde gedeel-
ten van een band.
Het apparaat schakelt uit aan het einde van de band.
De toetsen "snel opspoelen'' (9) en 'snel terugspoelen" (5) heffen
de functies "start" » (7) en RECORD (4) automatisch op.
Start
Opname en weergave worden met toets p (7) gestart.
PAUZE
Voor opnamevoorbereiding en voor kortstondige onderbreking
van opname of weergave dient de toets PAUSE (10). De ervoor
ingestelde functie blijft gehandhaafd.
Door
de toets nogmaals
in te drukken
wordt de band weer
gestart.
Uitschakel-automaat
Het apparaat is uitgerust met een elektronische bandloopcon-
trole, die zeer snel de bandloop uitschakelt.
Deze automaat
werkt onafhankelijk
van de cassette en van schakelfolies. Bij
storing in het apparaat of in de cassette schakelt het apparaat
automatisch uit.
Meeluistercontrole over hoofdtelefoon
Bij weergave en opname kan aan de aansluitbus PHONES (22)
een stereo-hoofdtelefoon met een impedantie van 4 — 2000 Ohm
worden aangesloten.
Eigen cassette-opnamen
Aan de aanwijzingen voor de weergave van cassetten, hiervoor
beschreven, is voor het opnemen van banden nog het volgende
toe te voegen:
*
Bandsoorten
keuzeschakelaar
(13) overeenkomstig
de ge-
bruikte bandsoort instellen.
*
DOLBY
NR (15) inschakelen, in gegeven geval MPX filter
inschakelen.
*
Teller (16) op "000" zetten.
Voorbereiding en uitsturing van de bandopname
Druk de toetsen PAUSE (10), RECORD (4) en » (7) in ge-
noemde volgorde in. Daarbij moet U de RECORD-toets zolang
indrukken, totdat de toets » vergrendeld is. Gereedheid voor
opname wordt aangegeven door lamp (20).
Zet nu de ingangskeuze-schakelaar (17) op de gewenste op-
namebron:
MIC
microfoon
DIN
radio of platenspeler via de DIN-bussen
LINE radio of platenspeler via de CYNCH-bussen
