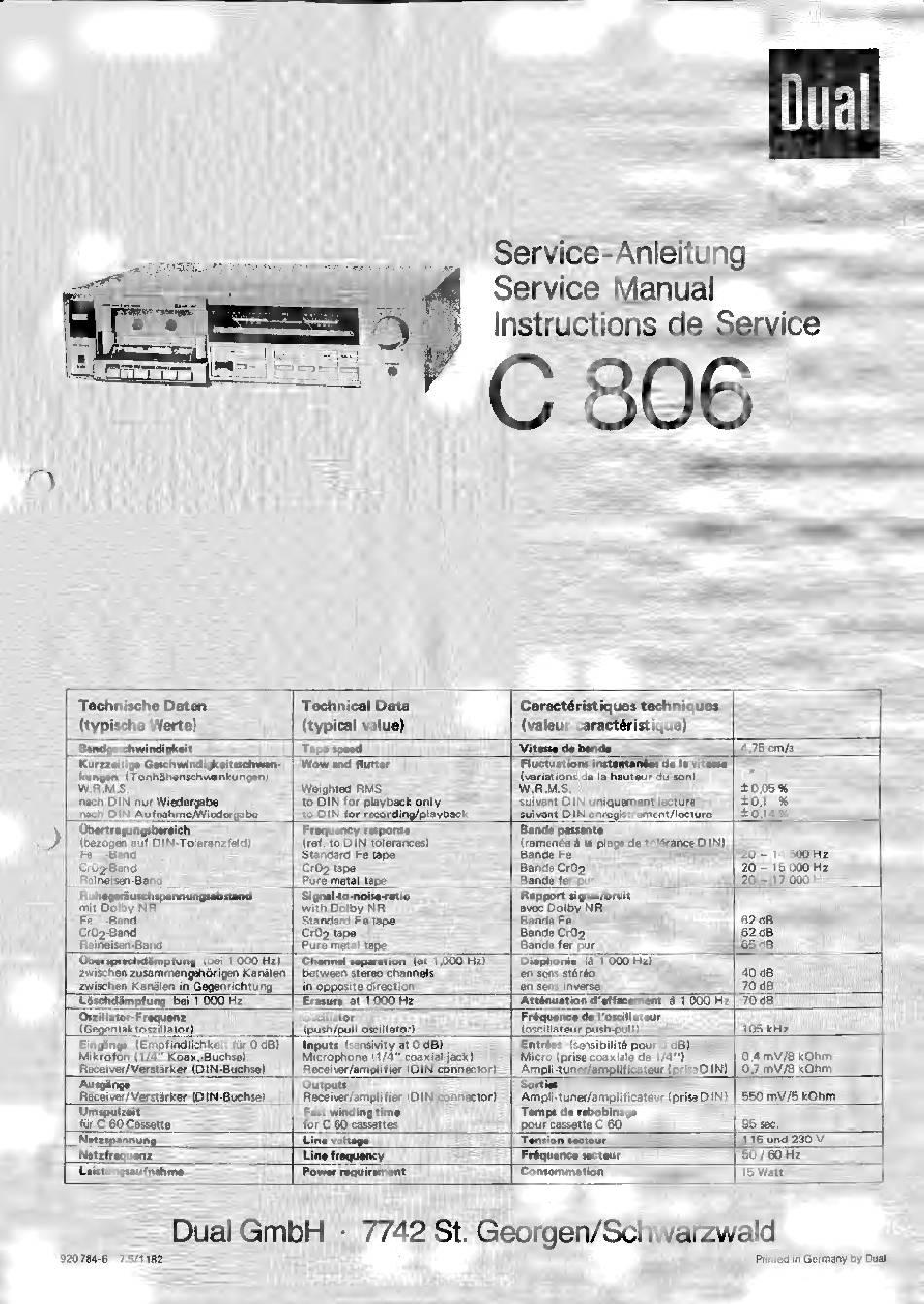

Dual C 806 Serviceanleitung

Ó
Service-Anleitung
Service Manual
Instructions de Service
C 806
Technische Daten Technical Data Caractéristiques techniques
(typische Werte) (typical value) (valeur caractéristique)
| Bandgeschwindigkeit. Tape speed Vitesse de bande [475 emis
Kurzzeitige Geschwindigkeitsichwan- | Wow and flutter Fluctuations instantanées de la vitesse | „
kungen (Tonhönenschwankungen) (variations de la hauteur du son)
WAM.. Weighted RMS W.R.M.S. #005%
nach DIN nur Wiedergabe хо DIN for playback only suivent DIN uniquement lecture | #0,1 X
nach DIN Aufnahme/Wiedergabe to DIN for recording/playback suivant DIN enregistrement/lecture | #0.14% _
Übertragungsbereich Frequency response Bande passante.
(bezogen auf DIN-Toleranzfeld) (ref, to DIN tolerances) (ramenée à la plage de tolérance DIN)
Fe Band Standard Fe tape Bande Fe 20 - 14500Hz
Cr02 Band. CrO? tape Bande Cr02 20 = 15 000 Hz
Reineisen Band. Pure metal tape Bande fer pur 20 = 17 000 Hz.
Ruhegeräuschspannungsabstand Signal-to-noise-ratio Rapport signal/bruit
mit Dolby NR with Dolby NR.
Fe Band Standard Fe tape 6248
Croz- Band Cr02 tape Bande Cr02 6248
Reineisen-Band | etal tape Bande fer pur : esa |
Übersprechdämpfung (bei 1000 Hz) | Channel separation (at 1,000 Hz) | Diaphonie (à 1000 Hz)
zwischen zusammengehörigen Kanälen | between stereo channels en sens stéréo 40 dB
Zwischen Kanälen in Gegenrichtung | in opposite direction en sens inverse 70dB
Lüschdámpfung bei 1 000 Hz Erasure at 1,000 — 7048
Oszillator-Froquenz Oscillator Fréquence de Voscillateur
(Gegentaktogzllator) (push/puli oscillator) | (oscllateur push-pull) 105 kHz
Eingänge (Empfindlichkeit fur 0 dB) | Inputs (sensivity at O dB) Entrées (sensibilité pour 0 dB)
Mikrofon (1/47 Microphone (1/4" coaxial jack) Micro (prise coaxiale de 1/4") 04 mV/ kOhm
Recoiver/Verstärker (DIN-Buchse) — | Receiver/amplifier (DIN connector) | Ampli-tuner/amplificateur (prise DIN) | 07 mV/8 kOhm
Ausgänge 'Outputs Sorties
Receiver] Verstärker (DIN-Buchse) | Receiver/amplifier (DIN connector! | Amplituner/amplificateur (prise DIN) | 550 mV/5 kOhm
Umspulzeit Fast winding time Temps de rebobinage
für C 60 Cassette for C 60 cassettes pour cassette C 60 95 soc.
"Netzspannung i Tension secteur 115 und 230 V
Netztroquenz Line frequency Fréquence secteur 50 / 60 He
Leistungsaufnahme Power requirement 'Consommation 15 Watt
Dual GmbH - 7742 St. Georgen/Schwarzwald
920784-6 75/1182 Printed in Germany by Dual
