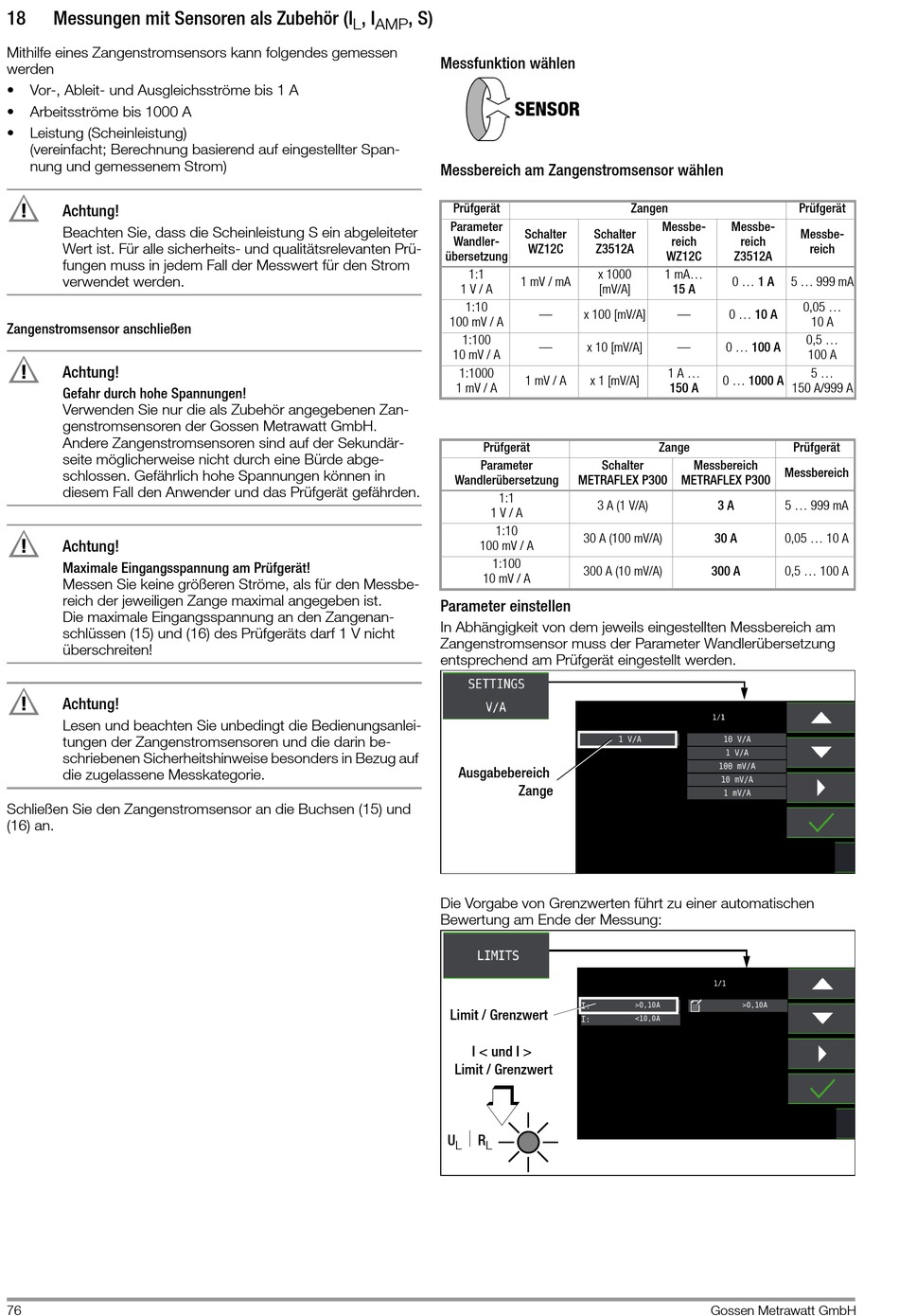

Messungen mit Sensoren als Zubehör (I
Mithilfe eines Zangenstromsensors kann folgendes gemessen
werden
Vor-, Ableit- und Ausgleichsströme bis 1 A
Arbeitsströme bis 1000 A
Leistung (Scheinleistung)
(vereinfacht; Berechnung basierend auf eingestellter Span-
nung und gemessenem Strom)
!
Achtung!
Beachten Sie, dass die Scheinleistung S ein abgeleiteter
Wert ist. Für alle sicherheits- und qualitätsrelevanten Prü-
fungen muss in jedem Fall der Messwert für den Strom
verwendet werden.
Zangenstromsensor anschließen
!
Achtung!
Gefahr durch hohe Spannungen!
Verwenden Sie nur die als Zubehör angegebenen Zan-
genstromsensoren der Gossen Metrawatt GmbH.
Andere Zangenstromsensoren sind auf der Sekundär-
seite möglicherweise nicht durch eine Bürde abge-
schlossen. Gefährlich hohe Spannungen können in
diesem Fall den Anwender und das Prüfgerät gefährden.
!
Achtung!
Maximale Eingangsspannung am Prüfgerät!
Messen Sie keine größeren Ströme, als für den Messbe-
reich der jeweiligen Zange maximal angegeben ist.
Die maximale Eingangsspannung an den Zangenan-
schlüssen (15) und (16) des Prüfgeräts darf 1 V nicht
überschreiten!
!
Achtung!
Lesen und beachten Sie unbedingt die Bedienungsanlei-
tungen der Zangenstromsensoren und die darin be-
schriebenen Sicherheitshinweise besonders in Bezug auf
die zugelassene Messkategorie.
Schließen Sie den Zangenstromsensor an die Buchsen (15) und
(16) an.
76
, I
, S)
L
AMP
Messfunktion wählen
SENSOR
Messbereich am Zangenstromsensor wählen
Prüfgerät
Parameter
Wandler-
übersetzung
1:1
1 mV / mA
1 V / A
1:10
100 mV / A
1:100
10 mV / A
1:1000
1 mV / A
Prüfgerät
Parameter
Wandlerübersetzung
1:1
1 V / A
1:10
100 mV / A
1:100
10 mV / A
Parameter einstellen
In Abhängigkeit von dem jeweils eingestellten Messbereich am
Zangenstromsensor muss der Parameter Wandlerübersetzung
entsprechend am Prüfgerät eingestellt werden.
Ausgabebereich
Zange
Die Vorgabe von Grenzwerten führt zu einer automatischen
Bewertung am Ende der Messung:
Limit / Grenzwert
I < und I >
Limit / Grenzwert
 R
U
L
L
Zangen
Messbe-
Schalter
Schalter
reich
WZ12C
Z3512A
WZ12C
x 1000
1 mA...
[mV/A]
15 A
x 100 [mV/A]
x 10 [mV/A]
1 A ...
1 mV / A
x 1 [mV/A]
150 A
Zange
Schalter
Messbereich
METRAFLEX P300
METRAFLEX P300
3 A (1 V/A)
30 A (100 mV/A)
300 A (10 mV/A)
Prüfgerät
Messbe-
Messbe-
reich
reich
Z3512A
0 ... 1 A
5 ... 999 mA
0,05 ...
0 ... 10 A
10 A
0,5 ...
0 ... 100 A
100 A
5 ...
0 ... 1000 A
150 A/999 A
Prüfgerät
Messbereich
3 A
5 ... 999 mA
30 A
0,05 ... 10 A
300 A
0,5 ... 100 A
